G-Link-200 和 G-Link-200-OEM 無線加速度傳(chuan) 感器提供兩(liang) 級濾波器，用於(yu) 限製帶寬並保持出色的噪聲性能。第一級是模擬、固定頻率、抗混疊濾波器，在 800 Hz 時有 3 dB 衰減，在 1500 Hz 時有 6.18 dB 衰減。
第二級是用戶可調的數字抽取濾波器。去噪濾波器的截止頻率可設置在 26 Hz 到 800 Hz 之間。為(wei) 盡量減少混疊，建議用戶將低通濾波器的頻率設置為(wei) 采樣率的 1/4或更低。
結合使用，濾波器可實現平坦的通帶和大約 40 dB/decade 的衰減。此外，無線加速度計還提供可啟用或禁用的數字高通濾波器（HPF）。下麵是 G-Link-200 無線加速度傳(chuan) 感器的框圖和每個(ge) 濾波器設置的 Bode 圖。

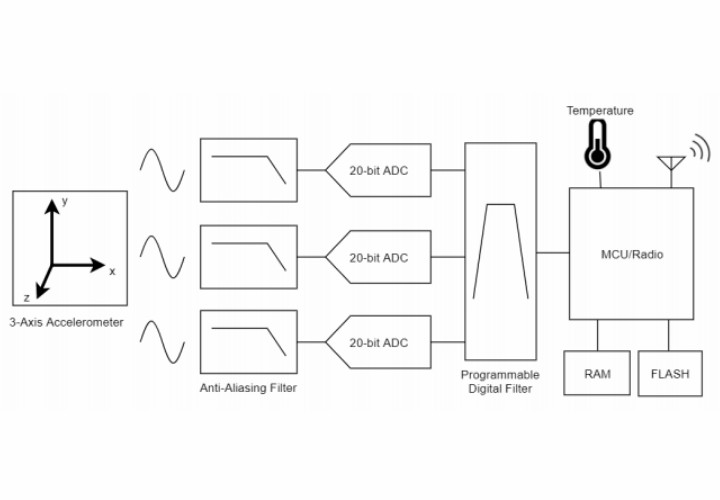

G-Link-200 電路框圖

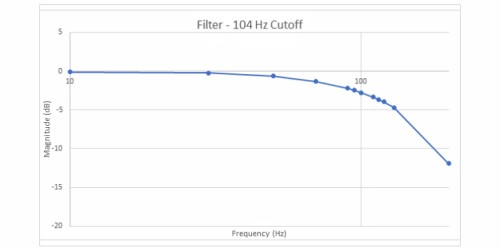

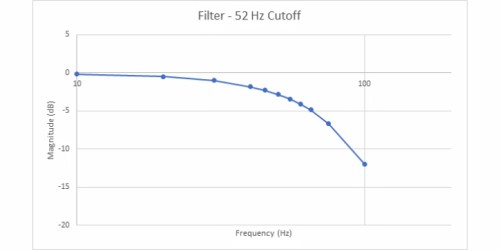

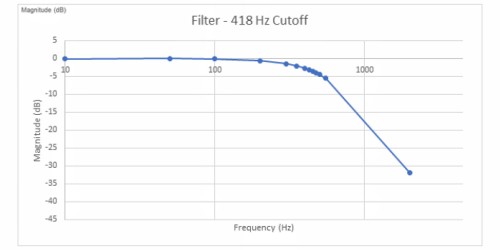

下麵的圖片是 Bode 圖，顯示 G-Link-200 無線加速度傳(chuan) 感器使用各種低通濾波器設置時的頻率響應。這些圖是通過收集安裝在振動台上的 G-Link-200 節點的數據繪製的。振動台會(hui) 產(chan) 生振幅約為(wei) 18 毫克的 60 赫茲(zi) 噪音。
| 頻率響應 | |
 |  |
 |  |
 |  |
群集延遲是低通濾波器傳(chuan) 遞的信號幅度的時間延遲。與(yu) 低通濾波器配置相對應的群延遲值見下表。
| 低通濾波器 (Hz) 為 -3 dB | 群組延遲 (ms) |
| 800 | 0.88 |
| 418 | 1.51 |
| 209 | 2.75 |
| 104 | 5.27 |
| 52 | 10.31 |
| 26 | 20.38 |
G-Link-200 無線加速度傳(chuan) 感器包含一個(ge) 可選的高通濾波器，默認為(wei) 禁用。對於(yu) 大多數振動監測應用，特別是使用衍生通道、有效值、速度或波峰因數的應用，應啟用高通濾波器。
啟用後，高通濾波器的角頻率由低通濾波器設置決(jue) 定。使用下表確定 HPF 截止頻率。
| 低通濾波器 (Hz) | 高通濾波器結果（Hz） |
| 800 | 2.48 |
| 418 | 1.24 |
| 209 | 2.48 |
| 104 | 1.24 |
| 52 | 0.62 |
| 26 | 0.31 |
