G-Link-200 傾角儀通道配置

文章出處：新聞資訊 責任編輯：开云体育网页登录 發表時間：2024-05-28 10:38:56

      組件概述

      G-Link-200 （含：G-Link-200-R（過山車監測專(zhuan) 用））和 G-Link-200-OEM 均帶有板載三軸加速度計，可進行高分辨率數據采集。可進行高分辨率數據采集。兩(liang) 者均可配置為(wei) 以度為(wei) 單位輸出俯仰和滾動，精度為(wei) ±1°。度輸出，精度為(wei) ±1°。


      配置傾角儀通道

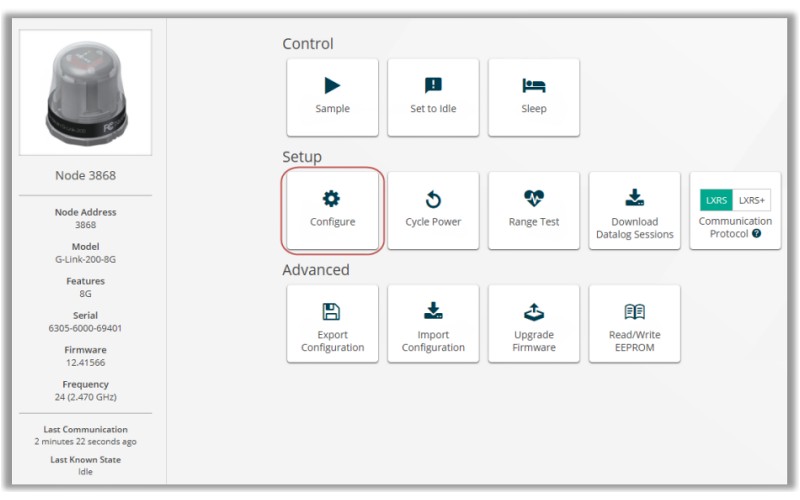

      1. 選擇 G-Link-200 的 “配置 ”圖塊：

選擇 G-Link-200 的 “配置 ”圖塊

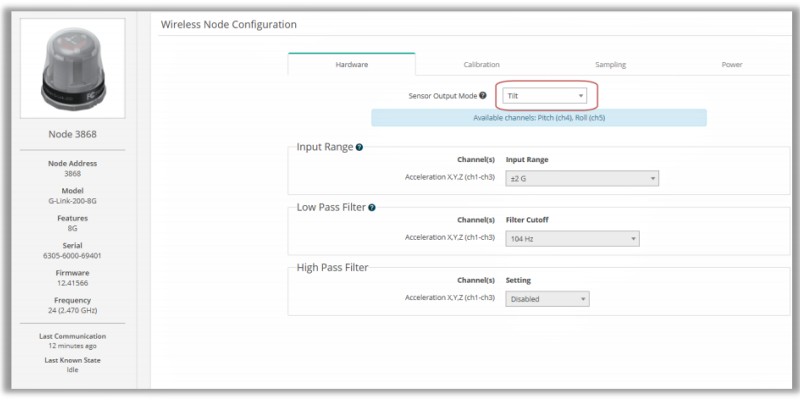

      2. 在 “硬件 ”選項卡下，從 “傳感器輸出模式 ”下拉窗口中選擇 “傾斜”：

從(cong) “傳(chuan) 感器輸出模式 ”下拉窗口中選擇 “傾(qing) 斜”

      注意： 輸入範圍、低通濾波器和高通濾波器已預設為(wei) 所見值，不可更改。


      3. 單擊應用配置

單擊應用配置

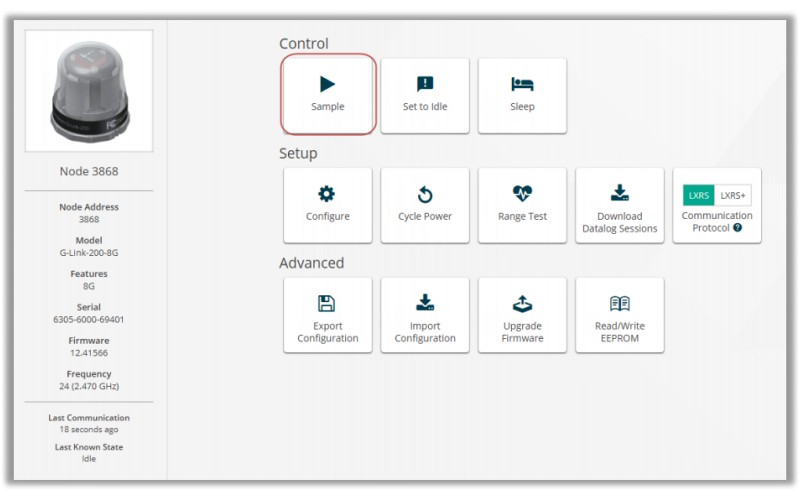

      4. 選擇采樣圖塊

選擇采樣圖塊

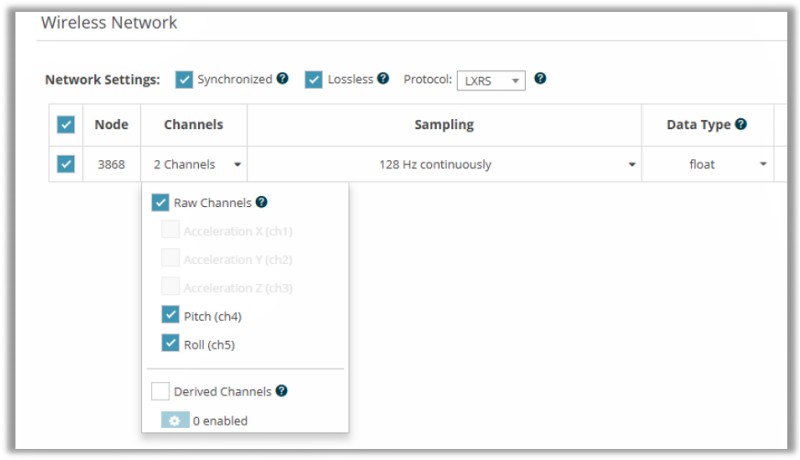

      5. 在 “通道 ”類別下，從列表中選擇 “俯仰 ”和 “滾動”。

從(cong) 列表中選擇 “俯仰 ”和 “滾動”

      注意：“俯仰 ”使用通道 1 加速計，“滾動 ”使用通道 2 加速計。請參考 G-Link-200 或 G-Link-OEM 上的軸方向指示器。
