G-Link-200 無線加速度傳(chuan) 感器節點具有板載三軸加速度計，可在低至 25 或 80 µg√Hz 的噪聲水平下進行高分辨率數據采集。G-Link-200 可以輸出連續波形數據或四個(ge) 派生通道之一，包括速度 (IPSrms)、幅度 (Grms 和 Gpk-pk) 和波峰因數，從(cong) 而可以長期監控關(guan) 鍵性能指標，同時最大限度地延長電池壽命。

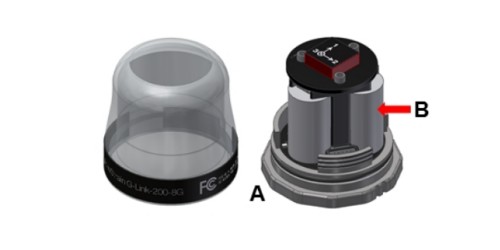

為(wei) 了獲取傳(chuan) 感器數據，G-Link-200 （或 G-Link-200-OEM）與(yu) LORD Sensing 數據網關(guan) （如 WSDA-101 或 WSDA-1500 Base）一起使用。G-Link-200 傳(chuan) 感器節點配備以下組件。
| 項目 | 描述 | 數量 |
| A | G-Link-200 | 1 |
| B | ½ AA，3.6 V 鋰電池 | 3 |
表 1 - G-Link-200 組件列表
G-Link-200 LED 指示操作模式，顯示節點何時啟動、空閑和等待命令、采樣、重新同步或是否發生錯誤。
| 指示器 | 行為 | 節點狀態 |
| 設備狀態指示器 | 關閉 | 節點關閉 |
| 啟動時快速綠燈閃爍 | 節點正在啟動 | |
| 每秒 1 個（慢速）綠燈脈衝 | 節點處於空閑狀態並等待命令 | |
| 每 2 秒綠燈閃爍 1 次 | 節點正在采樣 | |
| 采樣期間為藍色 LED | 節點正在重新同步 | |
| 紅色 LED | 錯誤或電池電量不足 |
表 2 - 指示器行為(wei)

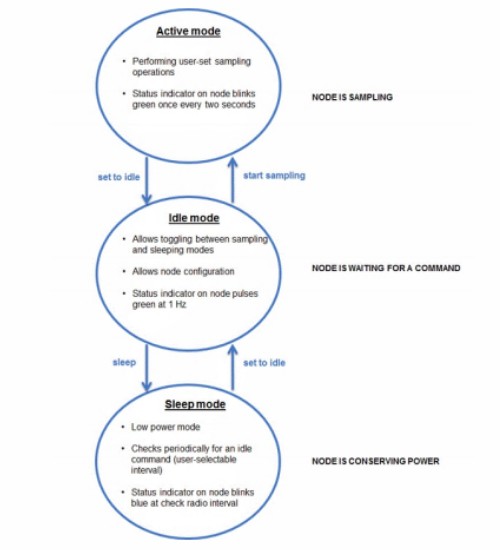

傳(chuan) 感器節點有三種操作模式：活動、休眠和空閑。節點采樣時處於(yu) 活動模式。采樣停止時，節點將切換到空閑模式，該模式用於(yu) 配置節點設置，並允許在采樣和休眠模式之間切換。在用戶確定的不活動時間後，節點將自動進入超低功耗休眠模式。采樣期間，節點不會(hui) 進入休眠模式。
圖 1 - 節點操作模式
在連接任何硬件（慣性傳(chuan) 感器及無線傳(chuan) 感器）之前，請在主機上安裝 SensorConnect 軟件。SensorCloud 網絡平台也可用於(yu) 數據可視化和分析，可通過登錄 SensorCloud 網站訪問。SensorConnect 軟件可在 LORD Sensing 網站上免費下載。
SensorCloud 是一種可選的數據收集、可視化、分析和遠程管理工具。它基於(yu) 雲(yun) 計算技術，可直接從(cong) 網絡連接訪問。可通過以太網網關(guan) （如 WSDA-1500）自動實時收集數據。還可以上傳(chuan) 數據文件。有關(guan) 更多信息，請參閱第 1 頁的連接到 SensorCloud。
USB 網關(guan) 的驅動程序包含在 SensorConnect 軟件安裝中。安裝軟件後，隻要插入網關(guan) ，就會(hui) 自動檢測到 USB 網關(guan) 。
（1）.通過 USB 連接為(wei) 網關(guan) 通電。驗證網關(guan) 狀態指示燈是否亮起，顯示網關(guan) 已連接並通電。
（2）. 打開 SensorConnect 軟件。
（3）. 網關(guan) 應自動出現在控製器窗口中
並分配通信端口。如果未自動發現網關(guan) ，請驗證主機上的端口是否處於(yu) 活動狀態，然後移除並重新插入 USB 連接器。

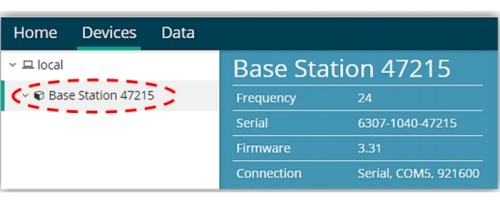

圖 2 - USB 網關(guan) 通信
SensorConnect 中可以使用多種方法與(yu) 節點建立通信：自動節點發現功能、手動輸入節點地址以及掃描傳(chuan) 輸頻率和節點地址範圍。
如果基站和節點處於(yu) 相同的工作頻率，則在打開 G-Link-200 （或 G-Link-200-R）時，節點將填充在基站列表下方。

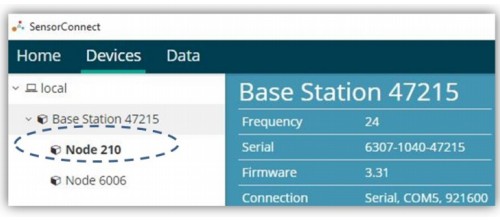

圖 3 - 在同一頻率上發現的節點
如果基站旁邊出現帶有數字的紅色圓圈，則該節點正在單獨的無線電信道上工作（請參閱第 3 頁的連接節點）。
圖 4 - 其他頻率上的節點
手動添加節點需要輸入節點地址及其當前頻率設置。

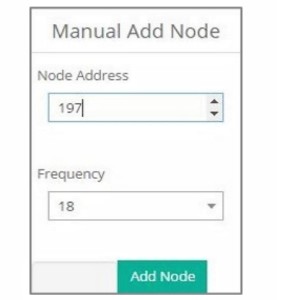

從(cong) 基站中選擇“手動添加節點”圖塊，輸入節點地址、最後已知頻率（出廠默認值為(wei) 15），然後選擇“添加節點”。
圖 5 - 按地址添加節點

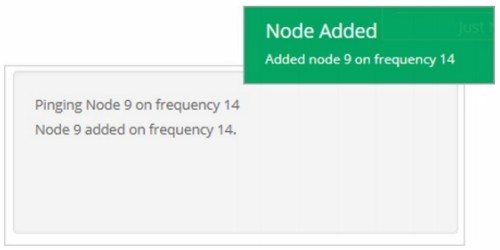

如果節點添加成功，將出現兩(liang) 條確認消息，並將在基站下列出。
圖 6 - 添加節點確認
如果節點添加失敗，將出現失敗消息。這意味著節點沒有響應基站，這可能表明節點不在空閑模式，或者可能在另一個(ge) 頻率上。如果選擇“仍然添加節點”，它將把該節點與(yu) 輸入的頻道關(guan) 聯，但可能會(hui) 出現通信錯誤。如果節點不在空閑狀態，請將基站移動到節點的頻率並發出“設置為(wei) 空閑”命令。
圖 7 - 添加節點失敗
如果基站旁邊出現帶有數字的紅色圓圈，則表示該節點在單獨的無線電信道上運行。選擇基站，然後選擇其他頻率上的節點圖塊。
圖 8 - 其他頻率上的節點

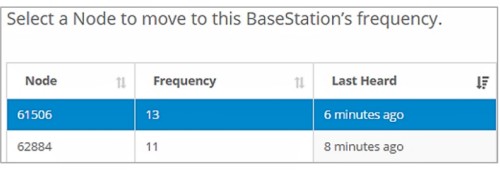

突出顯示要添加的新節點並選擇將節點移動到頻率 (#)。
圖 9 - 移動節點
節點設置存儲(chu) 在非易失性存儲(chu) 器中，可以使用 SensorConnect 進行配置。配置菜單顯示所用節點類型的可用通道和配置選項。
在此示例中，G-Link-200 使用“配置”>“硬件”下的默認設置。
• 輸入範圍：± 2 G（加速度）
• 輸入範圍：± 10 G（加速度）
• 低通濾波器：1000 Hz
• 低通濾波器：800 Hz
• 高通濾波器：已禁用
• 高通濾波器：已禁用
圖 10 - 節點配置
（1）. 左鍵單擊基站 > 采樣，然後選中每個(ge) 節點左側(ce) 的框以指示要采樣的節點。
（2）. 在 3 個(ge) 通道下，從(cong) 下拉菜單中選擇原始通道、ch1、ch2 和 ch3。
（3）. 在采樣下，從(cong) 下拉菜單中選擇采樣率，選擇連續以無限期采樣。

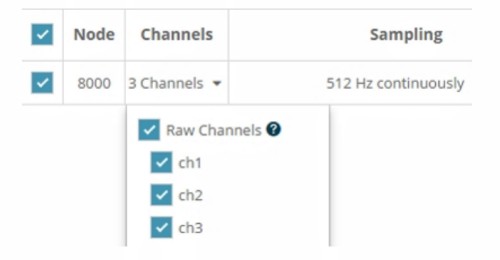

圖 11 - 采樣設置
（4）. 選擇應用並啟動網絡。
（5）. 立即在彈出窗口中選擇創建快速查看儀(yi) 表板以創建新數據的儀(yi) 表板。
圖 12 - 快速查看儀(yi) 表板
（1）. 取下 G-Link-200 的蓋子。
（2）. 從(cong) G-Link-200 中取出三節 ½ AA 電池。
（3）. 插入三節新的 ½ AA 電池（建議使用 Saft LS 14250），注意正確的極性方向。電池和節點上的正極用“+”符號表示。
（4）. 更換蓋子
