板載 LED 的光通量和顏色測量

文章出處：新聞資訊責任編輯：开云体育网页登录發表時間：2024-09-25 10:53:07

製造商根據相關(guan) 色溫 (CCT)、流明輸出和正向電壓參數提供分類或“分級”的 LED。例如，ANSI C78.377-2017 [1] 等標準以“箱”的形式指定了一般照明推薦的色度值範圍，這些色度值由沿CIE 1931中的黑體(ti) 軌跡繪製的一係列色度四邊形定義(yi) 。或 CIE 1976 色彩空間。

LED 測量的光譜輻射計

LED 生產中的質量控製需求

盡管這種預分類限製了公差範圍，但它並沒有讓用戶擺脫計量質量控製。這主要是由於(yu) LED 分級所使用的工作參數與(yu) 最終應用的工作參數不匹配。

製造商通常根據使用約 20 ms 電流脈衝(chong) 操作和 25°C 結溫的測量結果來指定其設備的分檔。如今，LM-92-22“紫外線 LED 的光學和電氣測量”[2] 中描述的方法如下

• 用於(yu) LED 測量的連續脈衝(chong) 測量技術

• 用於(yu) LED 測量的差分連續脈衝(chong) 法

• 用於(yu) LED 測量的平均差分連續脈衝(chong) (M-DCP) 方法

• LED 測量的直流法

• 用於(yu) LED 測量的連續脈衝(chong) 時間分辨 (CPT) 方法

是已知的並被廣泛使用。因此，除了所采用的特定電流驅動條件之外，LED 載板和相關(guan) 散熱器的熱設計也會(hui) 顯著影響任何組裝的 LED 模塊或產(chan) 品的光學性能。此外，時序問題和抖動考慮因素也很重要，並且都是測量不確定度評估的一部分。

用於板載 LED 測試的測量係統

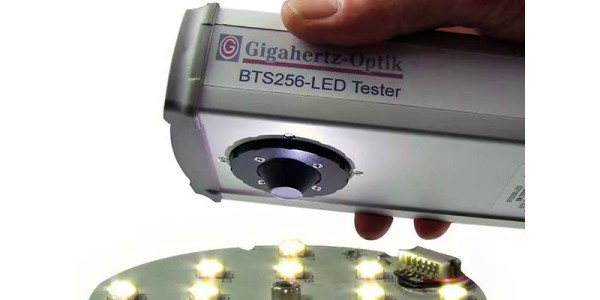

組裝 LED光強度的兩(liang) 種可能測量方法是光通量 (lm) 和發光強度 (cd)。光通量的測量優(you) 於(yu) 發光強度的測量，因為(wei) 不需要將測量裝置與(yu) LED的光束進行特定的對準。BTS256-LED 測試儀(yi) 將積分球與(yu) 其 BiTecSensor 技術相結合，可直接測量原位 LED 的光通量、光譜功率分布、CCT 和顯色性（CIE CRI 和 IES TM-30-15）。隻需將積分球的錐形測量孔放置在組裝好的 LED 上方即可進行測量。

使用我們(men) 的測量設備可以完美地完成船上 UV LED、VIS LED 和 NIR LED 的測量，以進行質量控製。這當然是經過 ISO 17025 可溯源校準的。
