想象一個(ge) 具有隱藏導航網格的世界，我們(men) 的眼睛看不見但始終存在。地磁傳(chuan) 感器利用這個(ge) 網格——地球磁場——釋放非凡的定位能力。
從(cong) 海洋深處的潛艇到探索遙遠世界的航天器，這些複雜的設備利用地球磁場的微妙變化來尋找路徑。讓我們(men) 深入了解不同類型的地磁傳(chuan) 感器及其背後的迷人技術。

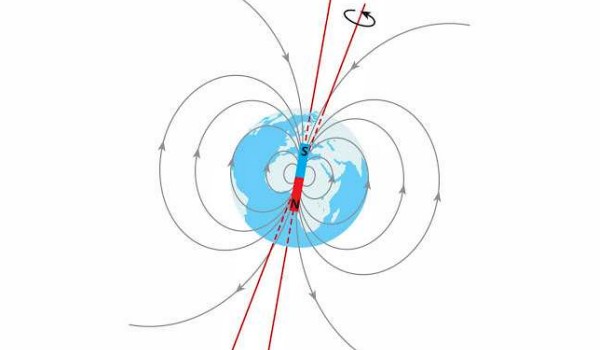

地球磁場的矢量圖。顯示北極、南極、地理南北以及自轉軸的簡單圖表。
地磁傳(chuan) 感器，也稱為(wei) 磁傳(chuan) 感器或磁力計，測量地球的磁場。地磁傳(chuan) 感器類型多種多樣，每種類型都有自己的優(you) 點、缺點和理想的應用。讓我們(men) 分解一下最常見的類型：
• 工作原理：這些傳(chuan) 感器采用由高導磁率磁性材料製成的磁芯，並纏繞兩(liang) 個(ge) 線圈。交流電流在一個(ge) 線圈中流動，周期性地使磁芯飽和，而另一個(ge) 線圈則檢測磁芯磁場的變化。這些變化受到外部磁場（地球磁場）的強度和方向的影響。
• 優(you) 點：當使用適當的導磁材料精心構建時， 磁通門磁力計可以高度準確、堅固且可靠。它們(men) 在各種環境中發揮作用，並已用於(yu) 軍(jun) 事導航或礦產(chan) 勘探等應用。
• 缺點：與(yu) 其他類型的地磁傳(chuan) 感器相比，它們(men) 往往體(ti) 積更大、需要更多功率且更昂貴。
• 工作原理：這些傳(chuan) 感器利用一種稱為(wei) 霍爾效應的物理現象。當載流導體(ti) 放置在磁場中時，會(hui) 產(chan) 生垂直於(yu) 電流和磁場的電壓。電壓的大小與(yu) 磁場強度成正比。
• 優(you) 點：霍爾效應傳(chuan) 感器體(ti) 積小、價(jia) 格便宜，並且廣泛集成到智能手機和其他消費設備中。它們(men) 適用於(yu) 基本磁場檢測和磁性開關(guan) 式應用。
• 缺點：科西斯磁場測量不如其他地磁傳(chuan) 感器靈敏。
• 工作原理：這些傳(chuan) 感器依賴於(yu) 材料暴露在磁場中時電阻的變化。它們(men) 通常使用鐵磁材料薄膜，其電阻在磁場存在時發生變化。
• 優(you) 點：磁阻傳(chuan) 感器比其他芯片級地磁傳(chuan) 感器具有高靈敏度、低噪聲和良好的線性度。它們(men) 適用於(yu) 需要精確測量弱磁場的應用，例如用於(yu) 導航和科學探索的電子羅盤。
• 缺點：對溫度變化敏感，可能需要溫度補償(chang) 。高速測量可能存在滯後現象。
• 工作原理：這些傳(chuan) 感器利用鐵磁材料暴露在磁場中時的阻抗（電阻和電抗的組合）變化。
• 優(you) 點：磁阻抗傳(chuan) 感器具有高靈敏度、寬動態範圍和良好的線性度。它們(men) 適用於(yu) 電流傳(chuan) 感、位置傳(chuan) 感和羅盤型係統等應用。
• 缺點：對應力和溫度敏感，需要仔細設計和校準。
• 工作原理：這些傳(chuan) 感器利用量子力學現象，例如磁場中原子自旋的進動，以極高的靈敏度測量磁場。
• 優(you) 點：量子磁力計是最靈敏的磁力計類型，能夠檢測極弱的磁場。它們(men) 用於(yu) 醫學成像、地球物理勘探和基礎物理研究等應用。
• 缺點：它們(men) 可能複雜且昂貴，並且通常需要低溫冷卻才能獲得最佳性能。
• 工作原理：磁感應傳(chuan) 感器根據電磁感應原理工作。它們(men) 通常由纏繞在鐵磁芯上的線圈組成。當暴露於(yu) 外部磁場時，通過線圈的磁通量發生變化，從(cong) 而在線圈中感應出電壓。該感應電壓的大小和頻率與(yu) 外部磁場的強度和變化成正比。
• 優(you) 點：磁感應傳(chuan) 感器具有高靈敏度，能夠檢測磁場的微小變化。這使得它們(men) 適合需要精確測量的應用，例如地球物理調查或生物醫學研究。這些傳(chuan) 感器可以測量各種頻率的磁場，使其適用於(yu) 各種應用。磁感應傳(chuan) 感器通常堅固耐用，能夠抵抗溫度和振動等環境因素，因此適合苛刻的工作條件。與(yu) 其他一些傳(chuan) 感器類型相比，磁感應傳(chuan) 感器可以提供相對較低的功耗，這對於(yu) 便攜式或電池供電的設備是有利的。
• 缺點：雖然它們(men) 具有較寬的頻率響應，但與(yu) 某些其他技術相比，它們(men) 的帶寬仍然受到限製，這可能會(hui) 成為(wei) 某些應用的限製。盡管磁感應傳(chuan) 感器通常很堅固，但它們(men) 可能容易受到附近電子設備或電源的電磁幹擾 (EMI)。這可能會(hui) 影響測量的準確性，並需要額外的屏蔽或過濾。
最適合您的應用的地磁傳(chuan) 感器取決(jue) 於(yu) 幾個(ge) 關(guan) 鍵因素，以確保它無縫地滿足您的特定要求：
• 所需的精度和靈敏度：如果您的應用需要高精度，請考慮磁感應、磁通門或量子磁力計。這些傳(chuan) 感器擅長捕捉最細微的磁場變化，使其成為(wei) 導航、科學研究、地球物理勘探和其他高精度應用的理想選擇。
• 尺寸和功率限製：對於(yu) 空間有限的應用（例如移動設備或無人機），霍爾效應傳(chuan) 感器或更小、更高效的磁阻傳(chuan) 感器可能是更好的選擇。這些傳(chuan) 感器結構緊湊，並與(yu) 傳(chuan) 感器驅動電路集成在一個(ge) IC 中，使其適用於(yu) 許多係統。
• 環境條件：傳(chuan) 感器的運行環境在傳(chuan) 感器選擇中起著至關(guan) 重要的作用。有些傳(chuan) 感器更堅固，可以抵抗極端溫度、振動或衝(chong) 擊等惡劣條件。考慮您的應用將麵臨(lin) 的特定環境因素，並選擇能夠承受這些挑戰的傳(chuan) 感器。
• 成本：預算考慮始終是一個(ge) 因素。霍爾效應傳(chuan) 感器通常是最實惠的選擇，而量子磁力計可能相當昂貴。根據應用程序的要求和預算限製評估成本效益權衡。
• 其他注意事項：其他因素也可能會(hui) 影響您的選擇，例如傳(chuan) 感器的帶寬、采樣率和集成的難易程度。在做出決(jue) 定之前，請考慮您的應用的具體(ti) 需求並權衡每種傳(chuan) 感器類型的優(you) 缺點。
請記住，選擇正確的地磁傳(chuan) 感器對於(yu) 在應用中實現最佳性能、準確性和可靠性至關(guan) 重要。通過仔細考慮這些因素，您可以確保您的傳(chuan) 感器滿足您的需求並提供所需的結果。
地球磁場提供了一個(ge) 天然的導航網格，看不見但非常可靠。地磁傳(chuan) 感器在傳(chuan) 統導航方法無法滿足的情況下具有明顯的優(you) 勢：
現代戰爭(zheng) 嚴(yan) 重依賴 GPS 進行定位和製導。然而，GPS 信號容易受到幹擾或欺騙。慣性導航係統 (INS) 可跟蹤物體(ti) 自身的運動和方向，提供了一種替代方案，但可能會(hui) 隨著時間的推移而發生漂移。地磁傳(chuan) 感器集成到導彈、飛機和潛艇的 INS 係統中的原因如下：
• 抗幹擾性：地球磁場不會(hui) 像 GPS 那樣受到幹擾，因此提供了彈性備份選項。
• 漂移校正：與(yu) 已知地圖相比，地磁傳(chuan) 感器讀數允許 INS 係統重新校準自身，減少漂移並顯著提高長距離精度。
當我們(men) 進一步探索太空時，GPS 變得不太可靠或完全不可用。地磁傳(chuan) 感器開辟了地外導航的新領域：
• 月球/火星導航：雖然月球和火星的磁場比地球弱，但它們(men) 確實存在。漫遊車或測量任務可以利用本地磁圖和地磁傳(chuan) 感器來精確確定位置和繪製地形圖。
• 行星際導航：即使在深空，一些天體(ti) 也具有可測量的磁場。這些可能是長期太空飛行或其他導航係統麵臨(lin) 挑戰時的潛在補充參考點。
海洋深處對大多數無線電信號構成了巨大的障礙。這使得 GPS 對於(yu) 水下車輛毫無用處。這就是地球磁場的作用：
• 無係繩探索：自主水下航行器 (AUV) 或遙控潛水器 (ROV) 依靠聲波信號或係繩在有限範圍內(nei) 導航。聲納的方向和方位對於(yu) 確定聲信號的解釋非常重要，因此地磁傳(chuan) 感器在這些應用中被用作羅盤和 AHRS。
• 潛艇導航：雖然水下潛艇使用多種導航技術，但地磁傳(chuan) 感器可用於(yu) 糾正慣性導航係統 (INS) 的漂移，以實現長時間的水下作業(ye) 。更高靈敏度和低噪聲地理信息傳(chuan) 感器也可用於(yu) 磁導航。

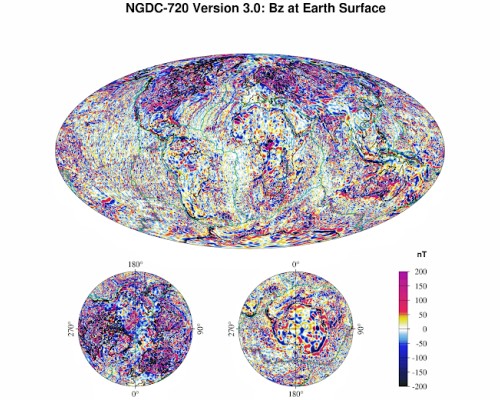

磁導航涉及對地殼磁場的細致測量和建模。這些地圖不僅(jin) 揭示了磁場的大致模式，還揭示了由地球地質變化（如磁性礦物沉積或地下結構）引起的局部磁異常。磁力地圖對於(yu) 依賴地磁傳(chuan) 感器的導航係統的準確性至關(guan) 重要。通過將傳(chuan) 感器讀數與(yu) 這些地圖進行比較，設備可以精確定位其位置並補償(chang) 任何自然發生的磁性變化，否則可能會(hui) 導致位置誤差。
地球磁場並不完全均勻。它受到地球地質構成的微妙影響。方法如下：
• 全球場：該場的主要部分是由外核的攪拌鐵水產(chan) 生的。這會(hui) 創建您在低分辨率地圖上看到的廣泛圖案。
• 區域差異：大規模的地質結構、地殼厚度和成分的差異都會(hui) 導致該領域的區域差異。
• 局部異常：鐵礦石等磁性礦物的濃度，甚至埋藏的考古結構，都會(hui) 導致磁場非常局部的“扭曲”。
創建地磁圖是一項持續的工作，涉及：
• 地麵調查：配備專(zhuan) 業(ye) 磁力計的團隊小心翼翼地穿越感興(xing) 趣的區域，定期測量磁場。這對於(yu) 較小區域的高分辨率地圖來說是理想的選擇。
• 航空勘測：安裝在飛機或無人機上的磁力計可以更快地覆蓋大片區域，通常用於(yu) 礦物勘探或區域測繪。
• 衛星：歐洲航天局的 Swarm 等任務提供全球範圍的數據，揭示地球磁場的廣泛模式及其隨時間的變化。
• 數據融合：對這些來源的信息進行組合、分析和建模，以創建盡可能詳細和最新的地圖。
磁導航（MagNav）仍然是一個(ge) 發展中的領域，前景廣闊。正在進行的研究旨在提高傳(chuan) 感器的靈敏度和可擴展性。人工智能和傳(chuan) 感器融合算法的快速發展將允許傳(chuan) 感器測量的不同配置並提高準確性。
由於(yu) 核心動力學，地球磁場會(hui) 隨著時間的推移而發生微妙的變化，因此地圖需要定期更新。此外，隨著技術的進步，我們(men) 可以檢測更小的變化，從(cong) 而獲得更準確的導航功能。
