磁通門磁力計是用於(yu) 導航和測量磁梯度的最古老的非低溫磁力計之一。通過精確測量磁場，這些設備可用於(yu) 引導從(cong) 船舶到航天器的所有物體(ti) ，以及測量磁場以進行磁測繪和檢測特定的磁特征。在這次綜合探索中，我們(men) 深入研究了磁通門磁力計的工作機製。

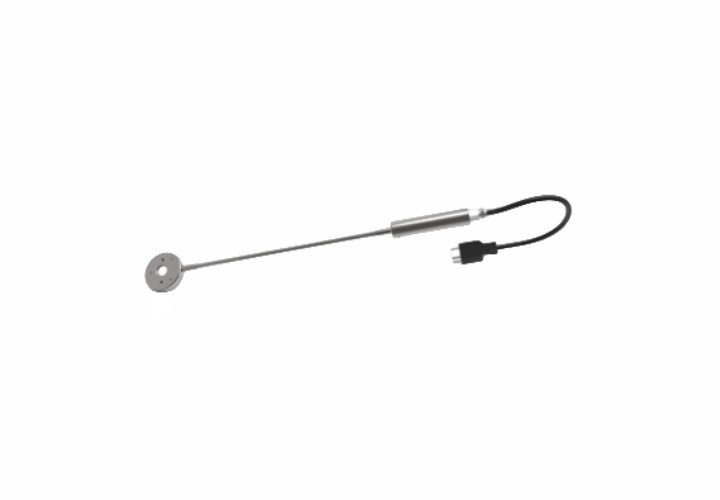

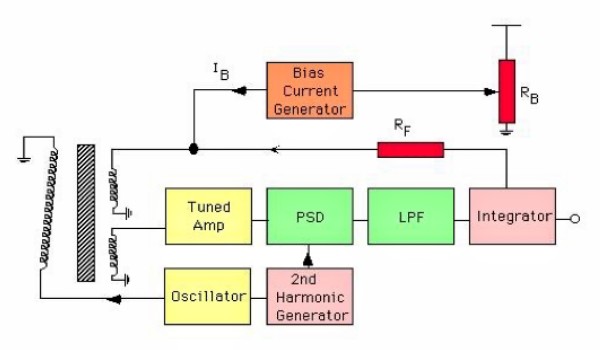

磁通門磁力計的核心是一個(ge) 由高磁導率材料（如坡莫合金或高導磁合金）製成的環形磁芯。該磁芯被兩(liang) 個(ge) 線圈包圍：產(chan) 生磁場的初級線圈和檢測磁場變化的次級線圈。
磁通門磁力計的操作取決(jue) 於(yu) 這些組件與(yu) 其設計用於(yu) 測量的外部磁場之間的相互作用：
• 磁芯材料和線圈布置：磁芯材料通常是非晶態金屬，對於(yu) 設備的靈敏度和準確性至關(guan) 重要。初級線圈在磁芯中感應出一個(ge) 磁場，該磁場在相反方向上交替飽和。這種交替飽和會(hui) 調製任何外部磁場，然後由次級線圈檢測到。
• 信號處理：這種調製在次級線圈中產(chan) 生信號，通過鎖定檢測和濾波技術進行放大和處理。其結果是對外部磁場進行高度靈敏和準確的測量。
磁通門可以達到皮特斯拉的靈敏度和分辨率，但需要非常特殊的鐵磁坡莫合金芯材料，例如含有 6% 鉬、81.3% 鎳和其餘(yu) 鐵的 6-81 坡莫合金。性能還取決(jue) 於(yu) 磁芯材料的精確纏繞。磁通門磁力計需要定製的坡莫合金磁芯材料，且結構複雜，因此成為(wei) 一種昂貴的傳(chuan) 感器，有些傳(chuan) 感器僅(jin) 傳(chuan) 感元件本身的成本就高達 10,000 美元。
如果構造正確，它們(men) 的低噪聲水平和精確的頻率響應使其成為(wei) 各種應用的理想選擇。磁通門傳(chuan) 感器需要構建為(wei) 三軸磁力計來測量三維空間中的磁場，這需要正確構建的技能。
兩(liang) 軸磁通門可以用單環磁芯構造，因此，對於(yu) 大多數磁通門電子羅盤來說，兩(liang) 軸配置通常更為(wei) 普遍。然而，為(wei) 了使用兩(liang) 軸磁通門確定磁北航向，磁通門傳(chuan) 感器需要采用機械萬(wan) 向節來補償(chang) 傾(qing) 斜，就像機械基板羅盤指針在寶石樞軸上進行平衡和加權一樣。在靜態和磁性清潔環境中，這是可接受的配置。然而，機械萬(wan) 向節 2 軸磁通門無法在運動時提供準確的航向，並且無法準確校準主機係統的硬鐵和軟鐵磁異常。
雖然本博客的主要重點是導航，但磁通門磁力計還有廣泛的其他應用：
• 地磁場測量：對於(yu) 研究地球磁場以進行環境和科學研究至關(guan) 重要。
• 地球物理勘探：用於(yu) 探測礦藏和地質特征。
• 空間研究：對於(yu) 研究行星磁場和磁層至關(guan) 重要。
• 考古學：有助於(yu) 定位磁異常，指示埋藏的含鐵物體(ti) 。
• 安全和監控：應用於(yu) 周邊安全和入侵檢測係統。
• 無損檢測：用於(yu) 材料檢查和管道完整性檢查。
自 20 世紀 60 年代以來，磁通門磁力計就已用於(yu) 導航。它們(men) 精確測量磁場的能力徹底改變了傳(chuan) 統的導航方法，並為(wei) 先進技術應用鋪平了道路，例如引導船隻穿越海洋和在浩瀚的太空中幫助航天器。
• 基於(yu) 羅盤的導航：機械萬(wan) 向節 2 軸磁通門磁力計是市場上最流行的磁通門電子羅盤。 2 軸磁通門磁力計可以由圍繞環形磁芯的繞組構成，其模擬輸出電壓代表 x 軸和 y 軸磁場讀數。 由於(yu) 2 軸萬(wan) 向磁通門磁力計無法完全補償(chang) 係統磁異常，因此羅盤精度不僅(jin) 取決(jue) 於(yu) 磁芯材料的質量、傳(chuan) 感器的結構和信號處理，而且可能更主要取決(jue) 於(yu) 係統引起的磁畸變及其動態運動曲線。
• 飛機和航天器導航：在航空和航天工業(ye) 中，高精度磁通門磁力計是導航係統不可或缺的一部分。飛機使用這些設備提供準確的航向參考，這對於(yu) 安全高效的飛行至關(guan) 重要。航天器利用它們(men) 進行姿態控製並研究其他行星的磁場，幫助了解太空環境。
• 勘探和繪圖：在地球物理勘探中，磁通門磁力計有助於(yu) 繪製地下或水下地質特征。它們(men) 在 GPS 可達性有限的地區特別有用，可以進行準確的地磁測量。
• 考古調查：磁通門磁力計使考古學家能夠對曆史遺址進行非侵入性調查。它們(men) 可以檢測埋藏文物或結構引起的磁異常，有助於(yu) 考古研究和保存。
雖然磁通門磁力計曆來是精確磁場測量的可靠選擇，但在考慮將其用於(yu) 現代應用時，了解其局限性非常重要。
• 尺寸和重量：磁通門磁力計通常采用纏繞線圈和鐵磁芯，與(yu) 基於(yu) MEMS 的磁阻傳(chuan) 感器和基於(yu) 磁感應線圈的傳(chuan) 感器等新技術相比，其設計體(ti) 積更大、更重。對於(yu) 空間和重量受限的應用（例如便攜式設備、無人機或可穿戴技術）來說，這可能是一個(ge) 重大缺點。
• 功耗：磁通門磁力計通常比同類產(chan) 品需要更高的功耗。這主要是由於(yu) 驅動初級線圈中的勵磁電流以及隨後的信號處理所需的能量。在電池供電的設備或能源敏感型應用中，這可能會(hui) 限製其可用性或需要額外的電源管理策略。
• 複雜性和成本：磁通門磁力計的製造涉及專(zhuan) 門的材料和複雜的線圈纏繞工藝。這種複雜性意味著更高的生產(chan) 成本，與(yu) MEMS、霍爾效應、磁阻和磁感應技術等更簡單的傳(chuan) 感器技術相比，它們(men) 成為(wei) 預算不太友好的選擇。額外的費用可能成為(wei) 大批量消費者的障礙成本限製嚴(yan) 格的電子產(chan) 品或應用。
• 帶寬有限：磁通門磁力計擅長測量低頻或靜態磁場，但在處理快速變化的磁場時，其性能可能會(hui) 受到限製。它們(men) 的帶寬或可以精確測量的頻率範圍可能不足以滿足需要高速動態測量的應用。
• 對噪聲的敏感性：盡管磁通門磁力計由於(yu) 其工作原理而具有固有的降噪功能，但它們(men) 仍然容易受到外部噪聲源的影響。這種噪聲可能源自附近電子設備、電源線甚至設備本身的磁特征（稱為(wei) 硬鐵和軟鐵效應）的電磁幹擾 (EMI)。減輕這些噪聲源通常需要額外的校準和補償(chang) 技術，從(cong) 而增加了實現的複雜性。
對於(yu) 尺寸、重量、功耗或成本是重要因素的應用，其他類型的磁力計，例如 MEMS、霍爾效應傳(chuan) 感器、磁阻傳(chuan) 感器或磁感應傳(chuan) 感器，可能更合適。這些技術在性能和實用性之間取得了良好的平衡，盡管它們(men) 的靈敏度和精度可能不如磁通門磁力計那麽(me) 高。
