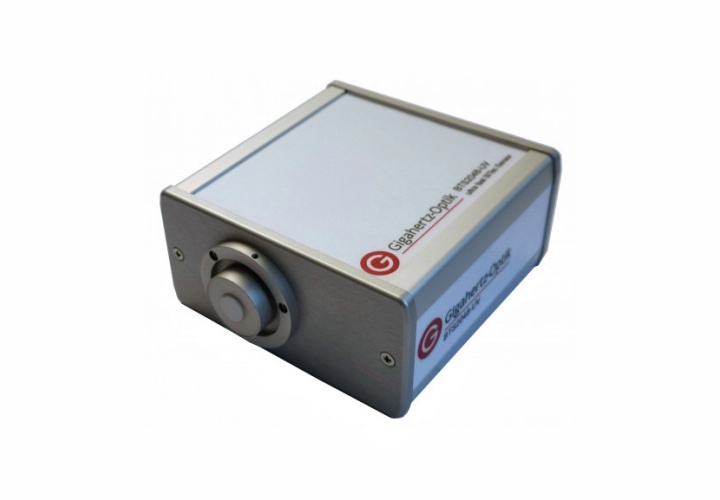

德國 Gigahertz-Optik BTS2048-UV 是一款高品質緊湊型光譜輻射計，用於(yu) 紫外測量。
• 高雜散光減少（BTS2048-UV-S 的減少濾光片版本）。
• 超快速接口和電子快門。
• 高光學分辨率。
• 適合各種測量任務（UV LED、氘燈、鎢絲(si) 燈到太陽輻射）。
• 高雜散光減少有助於(yu) 將精確校準轉化為(wei) 精確測量。

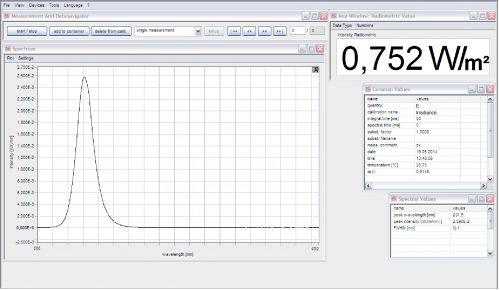

用於(yu) BTS2048-UV 的 S-BTS2048 軟件
傳(chuan) 統 CCD 探測器的光譜響應度通常在 200 nm 至 430 nm 範圍內(nei) 。通常，CCD 探測器的這種寬光譜響應度範圍被稱為(wei) 光譜輻射計的響應度範圍。然而，這沒有考慮色散光柵的光譜響應函數，這進一步降低了探測器在紫外光譜中的響應度。這會(hui) 導致紫外線測量信號產(chan) 生顯著誤差，主要是通過長波雜散光產(chan) 生的。寬帶光譜儀(yi) 的光譜分辨率通常不足以保證窄帶 UV LED 等的精確測量。
專(zhuan) 為(wei) 紫外線輻射設計的 CCD 光譜輻射計具有有限的光譜範圍，並且具有非常高的光柵效率和非常高的光譜分辨率。此外，濾光片還可用於(yu) 顯著減少雜散光。
BTS2048-UV 滿足高端紫外二極管陣列光譜儀(yi) 的所有要求，盡管采用尖端技術，但價(jia) 格極具吸引力。
BiTec 傳(chuan) 感器的一項獨特功能是背照式 CCD 光譜儀(yi) 和矽光電二極管的組合，可提供高線性度，從(cong) 而實現極快的測量。具有熱電冷卻功能的全線性化 2048 像素 CCD 探測器由於(yu) 其積分時間範圍為(wei) 2 µs 至 60 s，因此可提供非常寬的動態範圍。這樣可以在較寬的強度範圍內(nei) 精確測量 UV LED。該設計在 190 nm 至 430 nm 的整個(ge) 光譜測量範圍內(nei) 提供 0.8 nm 的高光學分辨率。該光譜儀(yi) 還配備了兩(liang) 個(ge) 光學濾波器，用於(yu) 自動低雜散光測量。在存在其他光源的情況下，此類測量對於(yu) 寬帶 UV 燈和 UV LED 是必要的。 BiTec 探測器內(nei) 的極高線性度 SiC 光電二極管用於(yu) CCD 的線性化或用作參考探測器。 SiC 光電二極管的輻射響應度功能使其能夠獨立於(yu) CCD 使用。可以使用相應的光譜數據自動校正輻射精度。因此，該設備可用於(yu) 對非常微弱的信號執行快速測量，這使得 BTS20418-UV 非常適合集成在測角儀(yi) 中。盡管尺寸緊湊（103 毫米 x 107 毫米 x 52 毫米 – 長 x 寬 x 高），BTS2048-UV 分光輻射度計仍配有一個(ge) 遙控濾光輪，其中有兩(liang) 個(ge) 光學濾光片和一個(ge) 用於(yu) 暗測量的快門。
為(wei) 了促進 CCD 傳(chuan) 感器動態範圍的最佳使用並克服大多數陣列光譜輻射計在紫外範圍內(nei) 的問題，在光束路徑中放置了一個(ge) 遙控濾光輪（打開、關(guan) 閉、光學濾光片）。該濾波器與(yu) 智能測量和雜散光校正程序相結合，可實現 BTS2048-UV 的高質量測量。
BTS2048-UV 針對其他紫外線源的一般測量進行了優(you) 化。 Gigahertz-Optik 的雜散光校準技術與(yu) 進一步的智能測量程序相結合，可實現卓越的雜散光抑製。可根據要求選擇性地提供 BTS2048-UV 附加雜散光校正矩陣的校準。
多年的經驗及其設備齊全的 DAkkS 校準實驗室 (DK-15047-01-00) 使 Gigahertz-Optik 能夠提供低至 200 nm 的可追溯校準。這拓寬了 BTS2048-UV 和 UV-C-LED 的應用範圍。對於(yu) 短波光譜範圍，Gigahertz-Optik GmbH 實施了一種特殊的基於(yu) 氘燈的校準策略。
BTS2048-UV 非常適合工業(ye) 應用中的 UV 前端和後端 LED 測試。其 CCD 探測器在觸發測量之前集成了所有像素的電子調零功能（電子快門）。當測試 LED 在脈衝(chong) 電流模式下運行時，電子快門和測量觸發可通過觸發端口與(yu) 電源同步。強大的微處理器隻需 7 毫秒即可通過快速 LAN 接口將完整的數據集傳(chuan) 輸到係統計算機。
BTS2048-UV 光譜輻射計具有擴散器窗口，因此可用於(yu) 測量 UV 輻照度，包括。光譜和峰值波長，無需任何額外的配件。通過擴散窗，BTS2048-UV 還可以直接安裝在積分球、輻射透鏡和測角儀(yi) 等附件上，以測量輻射功率、輻射率和輻射分布。
標準S-BTS2048 用戶軟件具有可定製的用戶界麵，並提供大量顯示和功能模塊，在使用 Gigahertz-Optik GmbH 的相應配件配置 BTS2048-UV 時可以激活這些模塊。提供S -SDK-BTS2048 開發者軟件，用於(yu) 將 BTS2048-UV 集成到客戶自己的軟件中。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-UV 由 Gigahertz-Optik 的ISO/IEC 17025 校準實驗室進行校準，該實驗室根據 ISO/IEC 17025的光譜響應度和光譜輻照度獲得 DAkkS (DK-15047-01-00) 認可。校準還包括相應的附件組件。每台設備均附有各自的校準證書(shu) 。
| （1）常規參數 | |||
| 簡短的介紹 | UV 優化的 TE 冷卻 CCD 光譜儀具有寬動態範圍，適用於 CW 和輻照度、光譜和峰值波長的短期測量。其他參數的配件。 | ||
| 主要特點 | 設備緊湊。 BiTec 探測器，配備背照式 TE 冷卻 CCD（2048 像素、0.8 nm 光學分辨率、電子快門）和 SiC 光電二極管。光學帶寬校正（CIE214）。帶快門和邊緣濾鏡的濾鏡輪。帶擴散窗的輸入透鏡。餘弦視場。 | ||
| 測量範圍 | 3E-5 W/(m²nm) 至 3E4 W/(m²nm) @325nm。響應度從 190 nm 到 430 nm。 | ||
| 典型應用 | 用於設計應用的 CCD 光譜輻射計。用於集成到前端和後端 LED 測試的測試係統中的模塊。 | ||
| 校準 | 工廠校準。可追溯至國際校準標準 | ||
| （2）產品 | |||
| 典型應用 | 用於光譜輻照度、紅斑等的照度計 | ||
| 測量數量 | 光譜輻照度 (W/(m² nm))、輻照度 (W/m²)、峰值波長、中心波長、質心波長、紅斑。可選積分球：另外光譜輻射功率 (W/nm) 和輻射功率 (W) | ||
| 輸入光學器件 | 擴散器，餘弦校正視場 (f2 ≤ 3 %) | ||
| 濾光輪 | 4 個位置（打開、關閉、光學濾鏡）。用於遠程暗電流測量和雜散光減少。 | ||
| BiTec | 可以使用二極管和陣列進行並行測量，從而通過二極管對陣列進行線性校正，並分別通過a*(s z ( λ )) F*(s z ( λ )) 在線校正二極管的光譜失配。 | ||
| 測量模式 | 標準測量模式：200 nm 至 430 nm； 超出範圍雜散光校正測量模式 (OoR SLC)：200 nm 至 430 nm； 雜散光校正帶通測量模式 (BP SLC)：300 nm 至 386 nm。 | ||
| 校準不確定度 | 光譜輻照度
光譜輻照度響應度 (200 - 430) nm | ||
| （3）光譜探測器 | |||
| 積分時間 | 2μs - 60s *1 | 光譜範圍 | (190 - 430) 納米 |
| 光帶寬 | 0.8納米 | 像素分辨率 | ~0.13 納米/像素 |
| 像素數 | 2048 | 芯片 | 高靈敏度背照式 CCD 芯片，一級冷卻 (1TEC) |
| 模數轉換器 | 16 位（25 ns 指令周期時間） | 峰值波長 | ±0.05納米 |
| 帶通校正 | 支持數學在線帶通校正 | 線性度 | 完全線性化芯片>99.6% |
| 雜散光 | Out of Bound method < 1E-4 *3 | 基線噪聲 | 5 cts *4 |
| 信噪比 | 5000 *5 | 動態範圍 | >9 震級 |
| 光譜響應度 | (3E-5 - 3E4) W/(m²nm) @325nm *6*7 | ||
| 典型測量時間 | W/m² of a Halogen lampe from (250 - 400) nm
| ||
| （4）一體式探測器 | |||
| 測量時間 | (0.1 - 6000) 毫秒 | 校準 | 輻照度±6%* 10 |
| 模數轉換器 | 16位 | 測量範圍 | 可選：(5E-3 - 2E5) W/m² * 11 |
| 測量範圍 | 七 (7) 個測量範圍，具有卓越的偏移校正功能 | ||
| 篩選 | 可選：對 220 nm 至 360 nm 範圍內(nei) 的矩形函數的響應度進行數學調整（使用測得的光譜數據對輻射函數進行 SMCF 在線校正）。* * 二極管的光譜響應度不對應於(yu) 矩形函數（光學濾波器不可能）。當測量光譜偏離積分檢測器（UV LED，峰值為(wei) 405 nm）的光源時，使用 SMCF 校正測量結果。該校正的不確定性取決(jue) 於(yu) 測量光譜（噪聲）的質量和校正因子（光譜範圍）的大小。 | ||
| （5）圖表 | |||

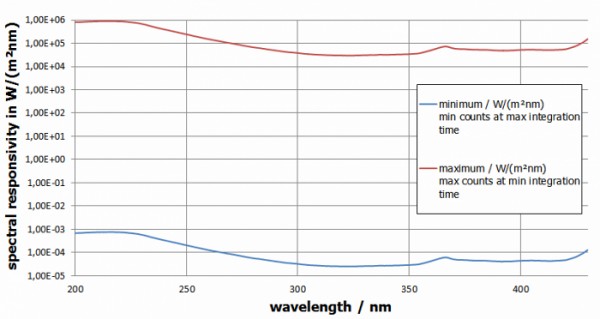

| 光譜響應度 | |||
| |||

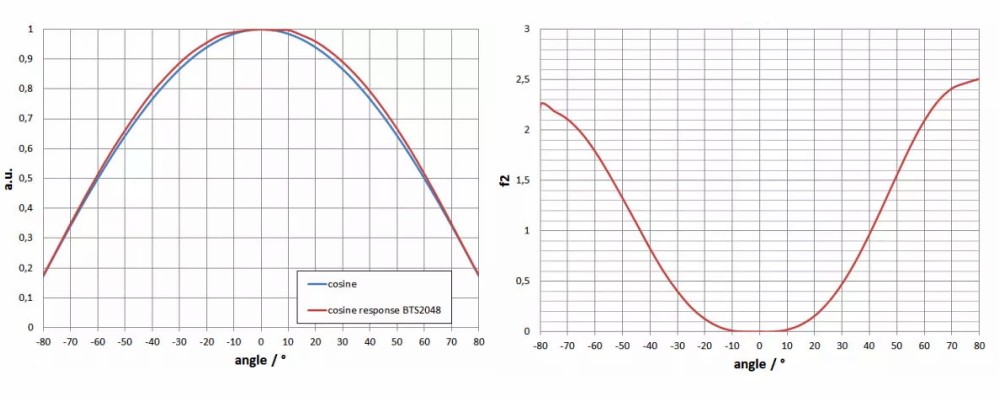

| f2（方向響應/餘弦誤差） | |||
| |||
| （6）其它參數 | |||
| 微處理器 | 32位用於設備控製，16位用於CCD陣列控製，8位用於光電二極管控製 | ||
| 接口 | USB V2.0、以太網（LAN UDP協議）、RS232、RS485 | ||
| 數據傳輸 | 標準為 2048 個浮點數組值，通過以太網 7ms，通過 USB 2.0 140 ms | ||
| 輸入接口 | 2x (0 - 25) VDC，1x 光電耦合器隔離 5 V / 5 mA | ||
| 輸出接口 | 最大 2x 集電極開路最大 25V 500毫安 | ||
| 扳機 | 合並觸發輸入（不同選項、上升/下降沿、延遲等） | ||
| 軟件 | 用戶軟件 S-BTS2048 可選軟件開發套件 S-SDK-BTS2048，用於(yu) 基於(yu) C、C++、C# 或 LabView 中的 .dll 進行用戶軟件設置。 | ||
| 電源 | 帶電源：直流輸入 5V (±10 %) @ 700 mA 帶 USB 總線 (500mA) *8 | ||
| 尺寸 | 103毫米×107毫米×52毫米（長×寬×高） | 重量 | 500克 |
| 安裝 | 三腳架和 M6 螺紋； 前適配器 UMPA-1.0-HL，與(yu) 積分球端口框架 UMPF-1.0-HL 配合使用。 | 溫度範圍 | 儲(chu) 存：（-10 至 50）℃ 操作：（10 至 30）°C *9 |
| 信息 | *1 建議對積分時間的每次變化執行新的暗信號測量。 *2典型值，主波長的不確定度取決(jue) 於(yu) LED的光譜分布。 *3 典型值，在具有深藍色 LED 峰值的冷白寬帶 LED 峰值左側(ce) 100 nm 處測量。 *4 *5 典型值是在未對 4ms 測量時間和陣列滿量程控製進行平均的情況下測得的。平均導致 S/N 二次上升，即基礎噪聲二次下降，例如平均到 100 倍，S/N 提高 10 倍。 *6 最小 500/1 序列號。全量程控製下的最大值。 *7 隻允許短時間照射，以避免熱損傷(shang) 。 *8 在 USB 連接期間，由於(yu) 電流供應有限，並非所有功能都可用，例如沒有以太網和 TEC 冷卻。 *9 大約需要溫度穩定裝置。 25分鍾在預熱階段進行測量，或者如果在變化的溫度下進行測量，則每次測量都需要進行暗信號測量。 *10 使用氘燈進行 (Z) 校正。 *11 根據氘燈的光譜功率分布，僅(jin) 允許短時間的最大輻射，以避免熱損壞。 | ||
