德國 Gigahertz-Optik TFUV10 用於(yu) 測量 200 nm 至 550 nm UV LED 總輻射功率的光譜輻射計。
• 最低雜散光光譜輻射計。
• 100mm無熒光積分球、輔助燈和長效熒光還原燈。
• 硫酸鋇或 ODM，隻要您喜歡，我們(men) 都提供。兩(liang) 者都有優(you) 點和缺點。
• 可供用戶重新校準係統的可選校準標準。

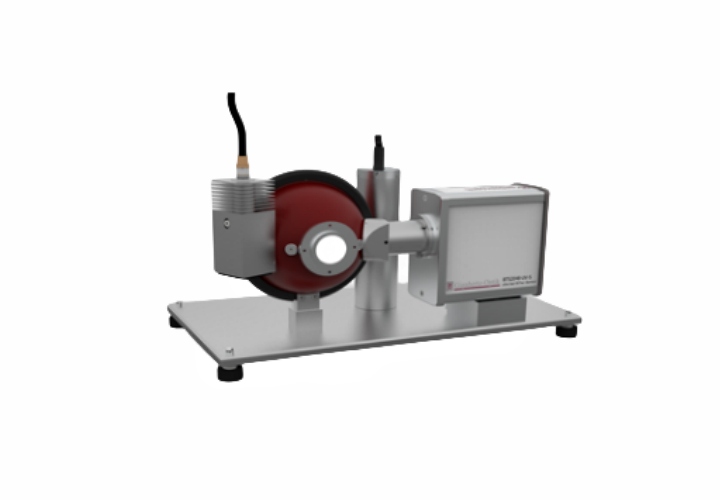

BN-LDSF-2P 測量過程中的 TFUV10-V01。
紫外光輻射（UV輻射）用於(yu) 多種任務。它可用於(yu) 改變材料的物理特性（輻射固化）或治療牛皮癬等皮膚病。使用紫外線輻射對水、空氣和固體(ti) 表麵進行消毒。紫外線輻射可以檢測多種氣體(ti) 和生物分子。在紫外線輻射的人工輻射源中，紫外線 LED 正在成為(wei) 迄今為(wei) 止占主導地位的氣體(ti) 放電燈的重要替代品。盡管 UV LED 技術還很年輕，但它正在快速進步，特別是在 UVB 和 UVC 光譜範圍內(nei) 。測量 UV LED 總輻射功率的經典儀(yi) 器是帶有積分球的分光輻射計。
在設計 UV LED 積分球光譜輻射計時，必須考慮準單色 LED 輻射的特性。 LED 的單色紫外輻射會(hui) 導致積分球塗層發出熒光，從(cong) 而導致顯著的測量誤差，而傳(chuan) 統的校正方法無法彌補這一誤差。 Gigahertz-Optik 實驗室的研究證實，硫酸鋇塗層和積分球合成塗層在暴露於(yu) < 250 nm 的 UVC LED 下時都會(hui) 發出熒光。這種熒光是由隨著時間的推移沉積在積分球塗層上的有機分子引起的。當UV-LED輻射<=230 nm激發時，熒光的輻射通量甚至可以達到UV-LED本身的輻射功率的量級。通過使用足夠的紫外線輻射劑量照射有機分子可以降低熒光水平。從(cong) 而，有機分子被破壞並且熒光被降低至低於(yu) 計量檢測極限的值。然而，這種措施沒有持久效果，因為(wei) 隨著時間的推移，額外的有機分子會(hui) 積累。
進一步的研究還表明，硫酸鋇塗層的熒光少於(yu) 合成塗層。此外，硫酸鋇塗層的熒光減少具有更持久的效果（參見技術文章）。因此，與(yu) 之前的指南相反，當需要最低熒光時，建議使用硫酸鋇作為(wei) 短波長紫外線測量應用的塗層材料。由於(yu) Gigahertz-Optik 的 ODP97 硫酸鋇塗層中的粘合劑劑量特別低，因此在永久紫外線照射下的長期穩定性主題並不那麽(me) 重要，因為(wei) 硫酸鋇本身是紫外線穩定的。然而，合成塗層在深紫外線照射下仍然表現出更穩定的光譜反射性能。因此，塗層的選擇還取決(jue) 於(yu) 應用。如果注重穩定性，則首選ODM，如果注重無熒光，則首選硫酸鋇。然而，值得一提的是，尤其是TFUV10測量係統，即使在ODM的情況下，由於(yu) 附帶的老化燈，也能夠減少用戶現場的熒光，從(cong) 而提供了一個(ge) 非常好的通用測量係統。
Gigahertz-Optik 推出了 TFUV10-V01 紫外分光輻射計，用於(yu) 測量 200 nm 至 550 nm 光譜範圍內(nei) UVA、UVB 和 UVC LED 的絕對輻射功率。該儀(yi) 器提供了該應用所需的所有特性和功能。
用於(yu) 總輻射通量測量的光譜輻射計的入口光學器件是直徑為(wei) 100 毫米的積分球，輸入孔徑為(wei) 25.4 毫米直徑。堅固的端口框架允許連接 LED 組件或可選的 2-Pi 校準標準。該標準允許用戶對係統進行現場重新校準。輔助燈用於(yu) 補償(chang) 被測設備引起的自吸收效應。使用紫外線輻射對球體(ti) 塗層進行預老化，這提高了硫酸鋇或 ODM 塗層（均可用）對紫外線輻射的長期穩定性，並將熒光效應降低到測量設備的檢測限以下。為(wei) 了永久抑製熒光，另外還存在紫外燈，可有效且永久地抑製低於(yu) 250 nm 的 UVC 輻射對熒光的激發。此外，還提供氣流連接，以減少球體(ti) 中可能產(chan) 生的臭氧（通過非常深的紫外線輻射）。臭氧會(hui) 導致球體(ti) 出現特征光譜吸收。
BTS2048-UV-2-F 是BTS2048 係列的一部分，該係列已在從(cong) 高速 LED 分級到室外太陽輻射測量等各種要求苛刻的應用中證明了自己。此類應用需要最高的精度以及連續使用的可靠性。該光譜輻射計直接連接到積分球上，無需使用光導，提供 200 nm 至 550 nm 的光譜範圍，光譜分辨率為(wei) 1 nm。遙控濾光片增加了動態範圍。恒溫CCD像素可同步置零。此功能提供了測量脈衝(chong) 鏈內(nei) 的單個(ge) 脈衝(chong) 的可能性。
雜散光和暗電平偏移對采用 CCD 或 CMOS 陣列傳(chuan) 感器的紫外分光輻射計的測量結果有顯著影響。
• 雜散光錯誤地照亮像素，從(cong) 而產(chan) 生不是由所需波長產(chan) 生的測量信號。如果雜散光沒有得到適當的抑製，就不可能將 LED 的真實光譜與(yu) 雜散光效應分開。 BTS2048-UV-2-F 光譜輻射計通過集成光阱和濾光片提供創新的雜散光抑製。
• 暗信號的影響是由測量儀(yi) 器的不同工作溫度和針對特定輻照度水平調整的積分時間造成的。 BTS2048-UV-2-F光譜儀(yi) 的暗信號快門用於(yu) 測量暗信號，用於(yu) 以後測量的暗信號校正。
BTS2048-UV-2-F 由於(yu) 其高靈敏度、強大的電子器件和快速接口（USB 2.0 和以太網）而支持高測量重複頻率。它還用作記錄時間信號變化的數據記錄器。
TFUV10-V01 提供了適合其預期用途的完整套件。附帶的軟件完全支持測量參數的設置和測量數據的評估。此外，它還可以控製係統的輔助燈。如果使用 Gigahertz-Optik 提供的可選校準光源之一，用戶還可以使用該軟件進行係統重新校準。
Gigahertz-Optik 的測量實驗室提供高質量且可追溯的 TFUV10-V01 工廠校準。工廠校準在Gigahertz-Optik 的校準實驗室中進行，使用與(yu) NMI 認可的測試測量相同的質量管理程序。可選擇提供具有 ISO/IEC/EN 17025 測試證書(shu) 的 NMI 認可的測試測量。
| （1）基礎規格 | |||
| 簡短的介紹 | 波長範圍為 200 nm 至 550 nm 的 UV LED 光譜輻射功率測量係統。完整的測量係統，包括積分球、光譜輻射計 BTS2048-UV-2-F、軟件和校準。 | ||
| 主要特點 | BTS2048係列高品質光譜儀具有高靈敏度、高光譜分辨率以及快速的數據處理速度。直徑 100 毫米的積分球，經過紫外線預老化，可實現長期穩定性，並在受紫外線輻射激發時發射熒光的能力最低。 | ||
| 測量範圍 | 光譜範圍從 200 nm 到 550 nm。光譜分辨率 1 nm。 | ||
| 典型應用 | UV LED 製造商、UV LED 燈具製造商。半導體和深紫外應用領域的研究機構。需要測試裝置的計量機構。 | ||
| 校準 | 對 200 nm 至 550 nm 範圍內的光譜輻射功率靈敏度進行校準，並提供詳細的工廠證書（包括可追溯性）。 NMI 認可測試實驗室的可選 ISO/IEC/EN 17025 測試證書。 | ||
| （2）光譜探測器 | |||
| 光譜範圍 | (200 - 550) 納米 | 積分時間 | 2微秒 - 60秒 |
| 光帶寬 | 1納米 | 像素數 | 2048 |
| 芯片 | 高靈敏背照式CCD芯片，單級冷卻（1TEC） | ||
| 其它參數 | 請參閱 BTS2048-UV-2 產品頁麵上的所有詳細規格 | ||
| （3）積分球 | |||
| 塗層 | 硫酸鋇或 ODM，均可提供。 | 直徑 | 100 mm |
| 積分球 | 2Pi，帶輔助燈和附加老化燈，BTS2048-xx-F 版本端口，用於減少臭氧吸收的氣流插頭。 | ||
• S-BTS2048：BTS2048 變體(ti) 的應用軟件。
• S-SDK-BTS2048：BTS2048 變體(ti) 的軟件開發套件。
• BTS2048-UV-S：使用這款高品質緊湊型光譜輻射計進行紫外測量。
• BTS2048-紫外可見分光紅外：深紫外到近紅外高端光譜輻射計。
