堡盟 OM70-P0070.HH0048.VI 高性能激光測距傳感器
詳情說明

      一、OM70-P0070.HH0048.VI 測距傳感器的特點

      堡盟 Baumer OM70-P0070.HH0048.VI 高精度、高性能激光測距傳(chuan) 感器，貨號： 11200060。

         • Touch display with Live Monitor function；

         • 開關(guan) 點輸出可配置；

         • 觸發模式及精度可選；

         • 測量距離 Sd：30 … 70 mm；

         • 測量範圍 Mr：40 mm；

         • 最佳測量位置：48 mm。

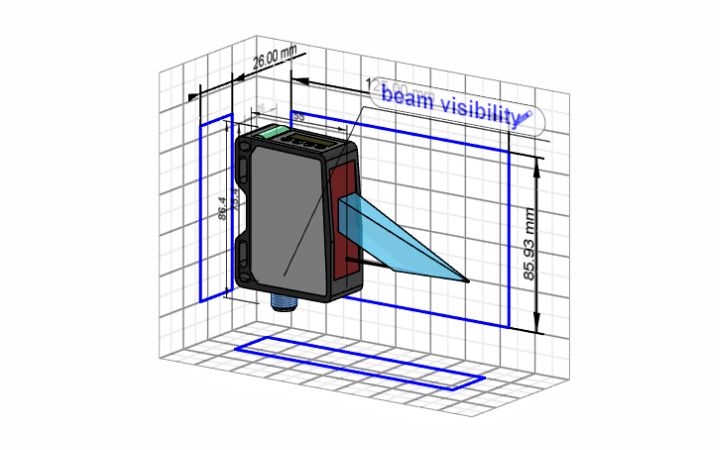

OM70-P0070.HH0048.VI 測距傳(chuan) 感器的3D模型圖

      二、OM70-P0070.HH0048.VI 測距傳感器的技術規格

（1）基本參數
類型：距離測量版本：OM70點激光測量距離 Sd：30 … 70 mm測量範圍 Mr：40 mm
最佳測量位置：48 mm調節：觸摸屏，RS485上電指示燈：綠色LED輸出指示燈：黃色LED / 紅色LED
分辨率：0,7 … 1 µm重複精度：0,1 … 0,3 µm線性誤差：± 0,06 % MR光束類型：點激光
溫漂：< 0.01% Sde/K數字量輸出遲滯：可調節


（2）光源
光源：脈衝紅色激光二極管波長：660 nm激光等級：1


（3）電氣參數
Response delay：0,8 ms測量頻率：2500 Hz電源電壓範圍 +Vs：15 … 28 VDC最大電流消耗（無負載）：75 mA
輸出電路：模擬量和RS485輸出信號：4…20 mA / 0…10 VDC輸出電流：100 mA開關量輸出：推挽式
短路保護：是反極性保護：是，Vs到GND


（4）通信接口
接口：RS485波特率：115200，可調


（5）機械參數
寬度 / 直徑：26 mm高度 / 長度：74 mm深度：55 mm類型：矩形，正視型
外殼材質：鋁前端光學元件：玻璃連接方式：M12 接頭，8針重量：130 g


（6）環境條件
抗環境光幹擾能力：< 28 kLux防護等級：IP 67工作溫度：-10 … +50 °C

正弦振動：

IEC 60068-2-6:2008

1 mm p-p (10 - 55 Hz)，單軸5分鍾

單軸30分鍾 (55 Hz)

半正弦振動：

IEC 60068-2-27:2009

30 g / 11 ms，單軸單方向6次衝(chong) 擊

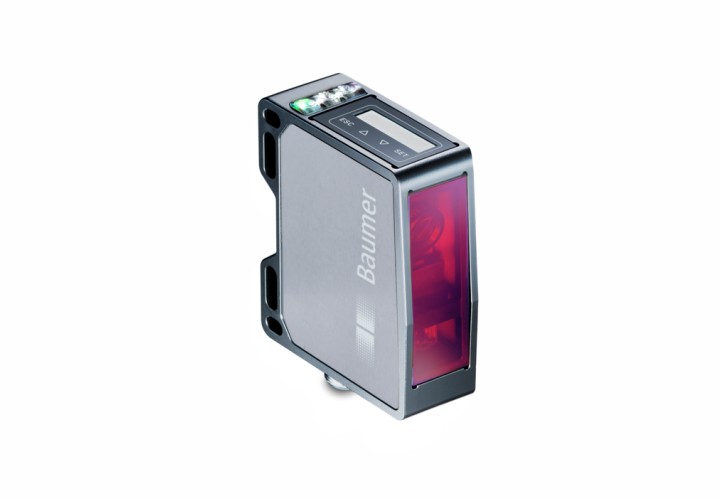

堡盟 Baumer OM70-P0070.HH0048.VI 激光測距傳(chuan) 感器

      三、OM70-P0070.HH0048.VI 測距傳感器的圖紙

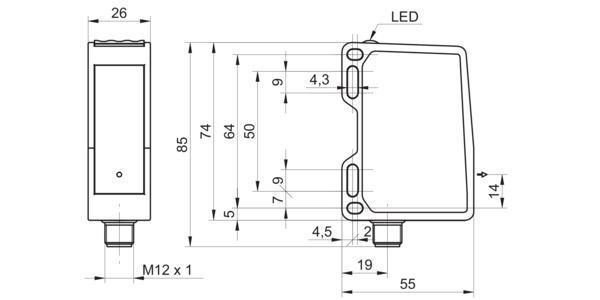

OM70-P0070.HH0048.VI 測距傳(chuan) 感器的尺寸圖

尺寸圖

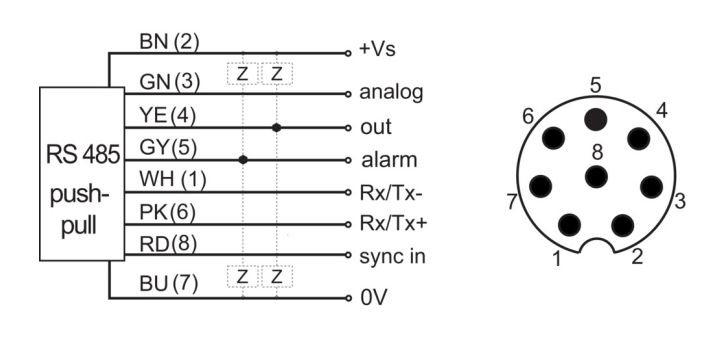

OM70-P0070.HH0048.VI 測距傳(chuan) 感器的接線圖及針角定義(yi) 圖

接線圖及針角定義(yi) 圖

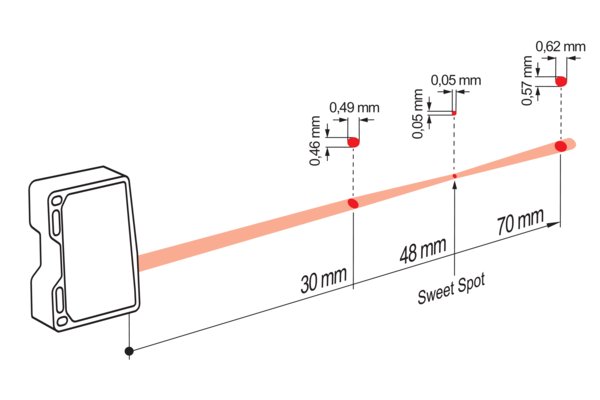

OM70-P0070.HH0048.VI 傳(chuan) 感器的典型光束特性圖

典型光束特性
