堡盟 OM30-P0100.HV.TXN 標準性能激光測距傳感器
詳情說明

      堡盟 Baumer OM30-P0100.HV.TXN 標準性能激光測距傳(chuan) 感器，貨號： 11235102。


      一、OM30-P0100.HV.TXN 激光測距傳感器的特點

         • 自動調整曝光時間，以便對變化的材料進行精確測量。

         • 對環境光有很高的免疫力，無論在什麽(me) 環境條件下都能進行可靠的測量。

         • 精確測量的點光束形狀。

         • 可調節的濾波器，可獲得特別穩定的測量結果。

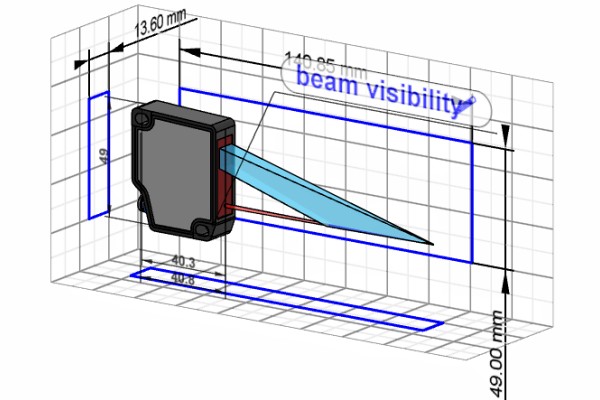

OM30-P0100.HV.TXN 測距傳(chuan) 感器的3D模型圖

      二、OM30-P0100.HV.TXN 激光測距傳感器的技術規格

（1）基本參數
類型：距離測量測量距離 Sd：50 … 100 mm測量範圍 Mr：50 mm調節：自學習：按鈕 / RS485
上電指示燈：綠色LED輸出指示燈：黃色LED重複精度：1 … 3 µm線性誤差：± 0,08 % MR
光束類型：點激光溫漂：< 0.02% Sde/K。


（2）光源
光源：脈衝紅色激光二極管波長：660 nm激光等級：2最大脈衝功率：1,2 mW
脈衝持續時間：0,001 ... 1,7 ms脈衝周期：0,2 ... 3,4 ms。


（3）電氣參數
Response delay：0,4 ms測量頻率：5000 Hz電源電壓範圍 +Vs：12 … 28 VDC最大電流消耗（無負載）：50 mA輸出電路：RS485
短路保護：是反極性保護：是，Vs到GND。



（4）通信接口
接口：RS485波特率：57600，可調協議：Modbus RTU。


（5）機械參數
寬度 / 直徑：13,6 mm高度 / 長度：49 mm深度：40,3 mm類型：矩形，正視型
外殼材質：壓鑄鋅前端光學元件：玻璃連接方式：M8 接頭，4針重量：67 g。


（6）環境條件
抗環境光幹擾能力：< 100 kLux防護等級：IP 67工作溫度：-10 … +50 °C儲存溫度：-20 … +60 °C

正弦振動：

      • IEC 60068-2-6:2008

      • 1 mm p-p (10 - 55 Hz)，單軸5分鍾

      • 單軸30分鍾 (55 Hz)

半正弦振動：

      • IEC 60068-2-27:2009

      • 30 g / 11 ms，單軸單方向6次衝(chong) 擊。

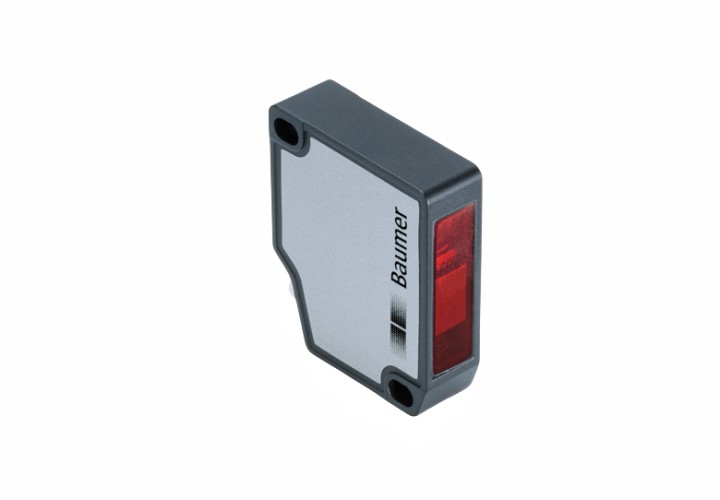

堡盟 Baumer OM30-P0100.HV.TXN 標準性能激光測距傳(chuan) 感器

      三、OM30-P0100.HV.TXN 激光測距傳感器的圖紙

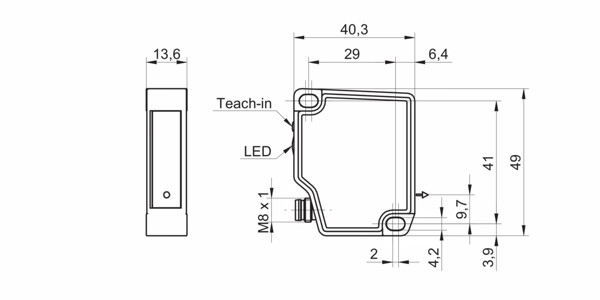

OM30-P0100.HV.TXN 測距傳(chuan) 感器的尺寸圖

尺寸圖

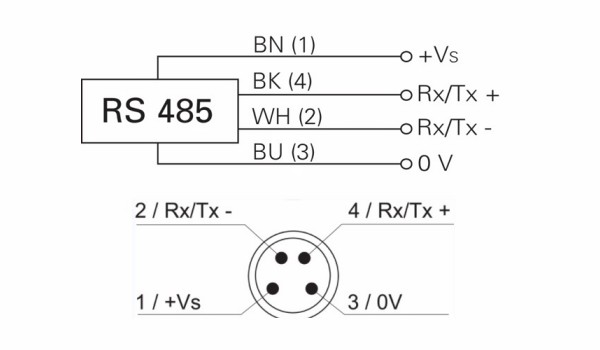

OM30-P0100.HV.TXN 測距傳(chuan) 感器的接線圖及針角定義(yi) 圖

接線圖及針角定義(yi)

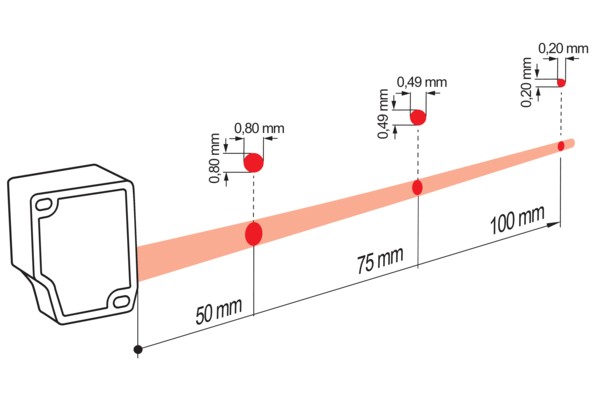

OM30-P0100.HV.TXN 測距傳(chuan) 感器的典型光束特性圖

典型光束特性


      四、更多關於 OM30-P0100.HV.TXN 測距傳感器的相似型號

         • OM70-P0070.HH0048.VI

         • OM30-P0350.HV.YUN

         • OM30-L0350.HV.YUN

         • OM30-P0100.HV.TXN

         • OM30-P0550.HV.YIN

         • OM20-P0120.HH.TXN

         • OM20-P0120.HH.YUN

         • O300.DL-GM1J.72N
