堡盟 OM30-P0550.HV.YIN 性能激光測距傳感器
詳情說明

      堡盟 Baumer OM30-P0550.HV.YIN 性能激光測距傳(chuan) 感器，貨號： 11231082。


      一、OM30-P0550.HV.YIN 激光測距傳感器的特點

         •自動調整曝光時間，以便對變化的材料進行精確測量。

         •對環境光有很高的免疫力，無論在什麽(me) 環境條件下都能進行可靠的測量。

         •精確測量的點光束形狀。

         •可調節的濾波器，可獲得特別穩定的測量結果。

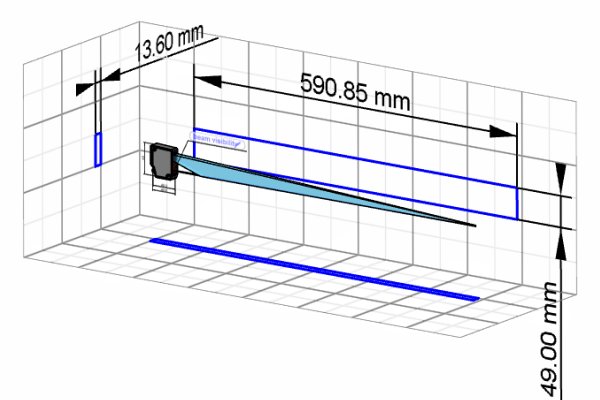

OM30-P0100.HV.TXN 測距傳(chuan) 感器的3D模型圖

      二、OM30-P0550.HV.YIN 激光測距傳感器的技術規格

（1）基本參數
類型：距離測量測量距離 Sd：50 … 550 mm測量範圍 Mr：500 mm調節：自學習：按鈕 / IO-Link
上電指示燈：綠色LED輸出指示燈：黃色LED重複精度：2 … 86 µm線性誤差：± 0,23 % MR
光束類型：點激光溫漂：< 0.08% Sde/K


（2）光源
光源：脈衝紅色激光二極管波長：660 nm激光等級：2最大脈衝功率：2 mW
脈衝持續時間：0,001 ... 1,2 ms脈衝周期：0,2 ... 3,4 ms


（3）電氣參數
Response delay：0,4 ms測量頻率：5000 Hz電源電壓範圍 +Vs：12 … 28 VDC最大電流消耗（無負載）：50 mA
輸出電路：模擬量和數字量輸出信號：4…20 mA / 2…10 mA負載電阻：< (+Vs - 9 V) / 0.02 A輸出電流：100 mA
短路保護：是反極性保護：是，Vs到GND


（4）通信接口
接口：IO-Link V1.1IO-Link端口類型：A級波特率：230.4 kBaud (COM3)周期時間：≥ 1 ms
過程數據長度：48 位過程數據結構：

      •智能傳(chuan) 感器配置 - DMS PDI48.INT32_INT8

      •位0 = SSC1 (距離)

      •位2 = 質量

      •位3 = 報警

      •位8-15 = 比例因子

      •位16-47 = 32位測量值


（5）機械參數
寬度 / 直徑：13,6 mm高度 / 長度：49 mm深度：40,3 mm類型：矩形，正視型
外殼材質：壓鑄鋅前端光學元件：玻璃連接方式：M8 接頭，4針重量：67 g


（6）環境條件
抗環境光幹擾能力：< 100 kLux防護等級：IP 67工作溫度：-10 … +50 °C儲存溫度：-20 … +60 °C

正弦振動：

      •IEC 60068-2-6:2008

      •1 mm p-p (10 - 55 Hz)，單軸5分鍾

      •單軸30分鍾 (55 Hz)

半正弦振動：

      •IEC 60068-2-27:2009

      •30 g / 11 ms，單軸單方向6次衝(chong) 擊

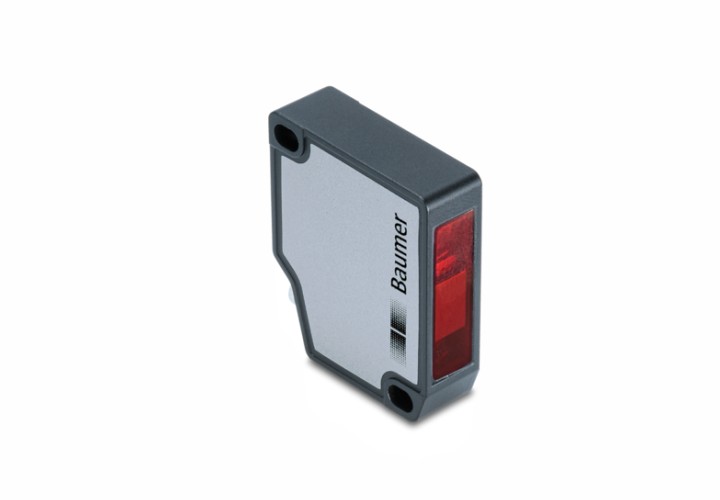

堡盟 OM30-P0550.HV.YIN 性能激光測距傳(chuan) 感器

      三、OM30-P0550.HV.YIN 激光測距傳感器的圖紙

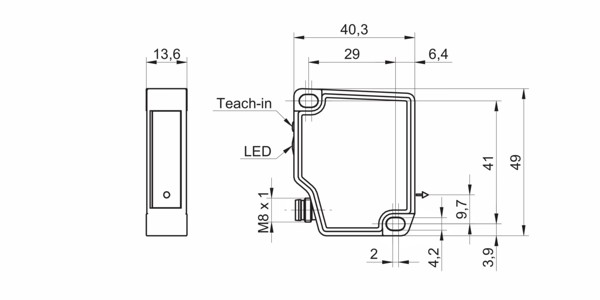

OM30-P0100.HV.TXN 測距傳(chuan) 感器的尺寸圖

尺寸圖

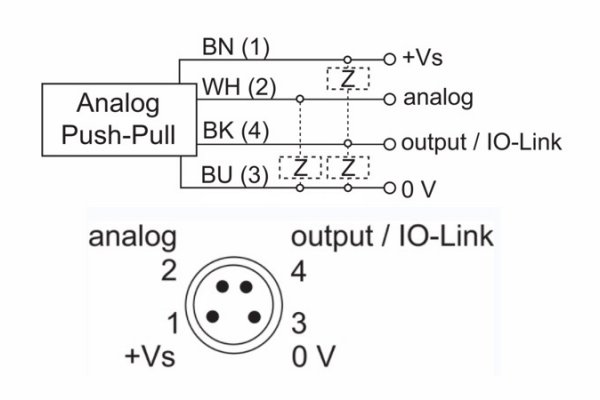

OM30-P0100.HV.TXN 測距傳(chuan) 感器的接線圖及針角定義(yi) 圖

接線圖及針角定義(yi) 圖

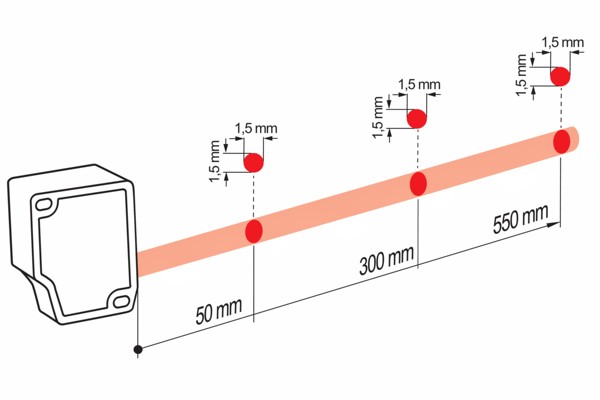

OM30-P0100.HV.TXN 測距傳(chuan) 感器的典型光束特性

典型光束特性
