堡盟 O300.DL-GM1J.72N 標準激光測距傳感器
詳情說明

      堡盟 Baumer O300.DL-GM1J.72N 標準激光測距傳(chuan) 感器，貨號： 11199079。


      一、O300.DL-GM1J.72N 激光測距傳感器的特點

         • distance measuring （距離測量）；

         • 測量距離 Sd：30 … 250 mm；

         • 光源：脈衝(chong) 紅色激光二極管；

         • 輸出電路：推挽式；

         • 調節：自學習(xi) 和IO-Link；

         • 連接方式：M8接頭，4針；

         • 工作溫度：-10 … 60 °C；

         • 防護等級：IP 67。

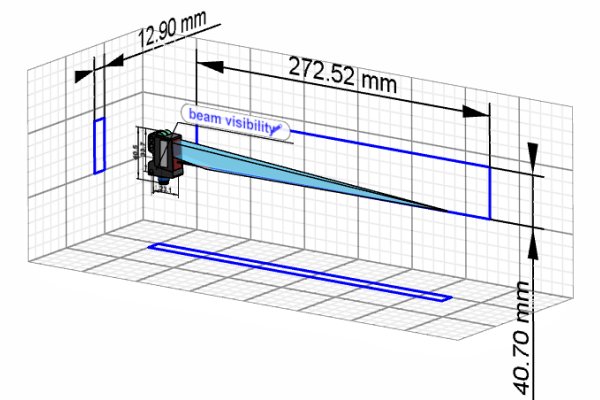

O300.DL-GM1J.72N 測距傳(chuan) 感器的3D模型圖

      二、O300.DL-GM1J.72N 激光測距傳感器的技術規格

（1）基本參數
類型：距離測量版本：IO-Link測量測量距離 Sd：30 … 250 mm焦距：400 mm
調節：自學習和IO-Link上電指示燈：綠色LED指示燈：黃色LED分辨率：500 … 10000 µm
線性誤差：± 1,5 … 12,5 mm光束類型：點激光交互影響抑製：是光軸校準：< 2°
溫漂：< 0.2% Sde/K



（2）光源
光源：脈衝紅色激光二極管波長：656 nm激光等級：1


（3）電氣參數
響應時間 / 釋放時間：< 0,25 ms電源電壓範圍 +Vs：11 … 30 VDC最大電流消耗（無負載）：30 mA壓降 Vd：<2,5 VDC
輸出電路：推挽式輸出電流：100 mA短路保護：是反極性保護：是


（4）通信接口
接口：IO-Link V1.1波特率：230.4 kBaud (COM3)周期時間：≥ 0,6 ms過程數據長度：3個字節
過程數據結構：

      • 位0 = BDC1             • 位3 = 報警

      • 位2 = 質量               • 位8-23 = 16位測量值


（5）機械參數
寬度 / 直徑：12,9 mm高度 / 長度：32,3 mm深度：23 mm類型：矩形
外殼材質：塑料（ASA、PMMA）前端光學元件：PMMA連接方式：M8 接頭，4針


（6）環境條件
防護等級：IP 67工作溫度：-10 … +60 °C

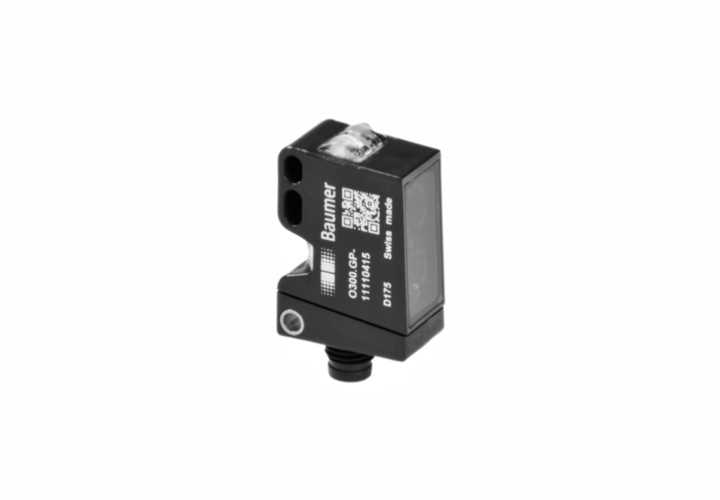

堡盟 O300.DL-GM1J.72N 標準激光測距傳(chuan) 感器

      三、O300.DL-GM1J.72N 激光測距傳感器的圖紙

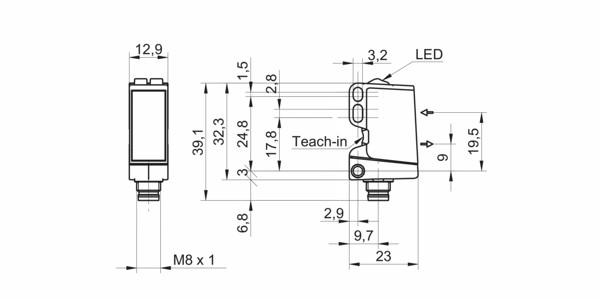

O300.DL-GM1J.72N 測距傳(chuan) 感器的尺寸圖

尺寸圖

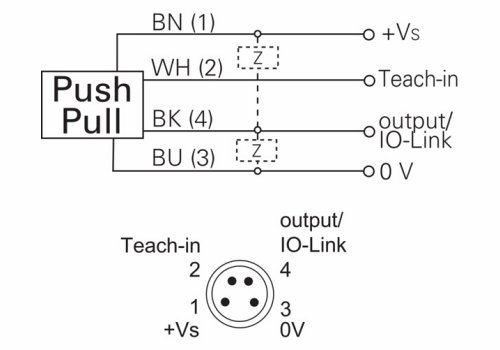

O300.DL-GM1J.72N 測距傳(chuan) 感器的接線圖及針角定義(yi) 圖

接線圖及針角定義(yi)

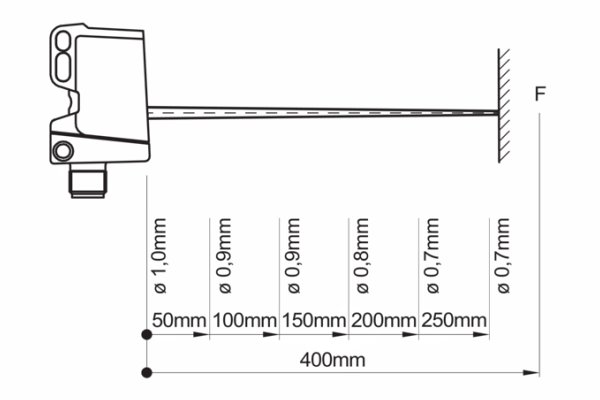

O300.DL-GM1J.72N 測距傳(chuan) 感器的典型光束特性

典型光束特性


      四、更多關於 O300.DL-GM1J.72N 測距傳感器的相似型號

         • OM70-P0070.HH0048.VI

         • OM30-P0350.HV.YUN

         • OM30-L0350.HV.YUN

         • OM30-P0100.HV.TXN

         • OM30-P0550.HV.YIN

         • OM20-P0120.HH.TXN

         • OM20-P0120.HH.YUN

         • O300.DL-GM1J.72N
