勞易測 ELC110R30-1500 安全光幕接收器
詳情說明

      勞易測 Leuze ELC110R30-1500 安全光幕接收器，商品編號： 72001315，與(yu) ELC100T30-1500 安全光幕發射器 配對使用。

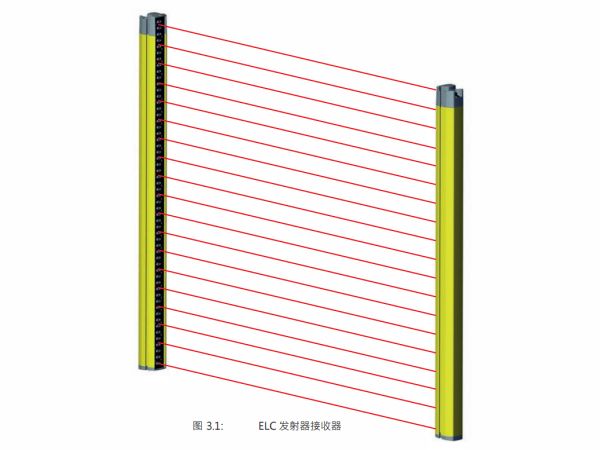

ELC110R30-1500 安全光幕示意圖

      一、ELC110R30-1500 安全光幕接收器的技術規格

1、基礎數據
係列：ELC100設備類型：接收器包含：2 件滑塊應用：手部保護
功能：自動啟動/重啟



2、特性參數
類型：4, IEC/EN 61496SIL：3, IEC 61508SILCL：3, IEC/EN 62061性能等級 (PL)：e, EN ISO 13849-1
PFHD：8E-09 每小時使用壽命：20 年, EN ISO 13849-1等級；4, EN ISO 13849


3、保護區域數據
分辨率：30 mm保護區高度：1,500 mm


4、光學數據
同步:發射器和接收器之間，光學的



5、電氣數據

保護電路:

短路保護

過壓保護

（1）、性能數據

供電電壓 UB:24 V, DC, -20 ... 20 %

最大電流消耗:100 mA

（2）輸入端

安全輸出回路數(OSSD)：2 個(ge)


安全開關(guan) 量輸出：

類型：安全開關(guan) 量輸出 OSSD

最小開關(guan) 電壓高：18 V

最大開關(guan) 電壓低：2.5 V

典型開關(guan) 電壓：22.5 V

電壓類型：DC

最大電流負荷：50 mA

負載電感：500,000 µH

負荷能力：0.03 µF

最大剩餘(yu) 電流：0.5 mA

電壓降：1.5 V

安全開關(guan) 量輸出1：

開關(guan) 原理：+24 V開關(guan) 量

開關(guan) 元件：晶體(ti) 管, PNP

安全開關(guan) 量輸出2：

開關(guan) 原理：+24 V開關(guan) 量

開關(guan) 元件：晶體(ti) 管, PNP



6、時序
響應時間：11.4 ms重啟延遲時間：100 ms


7、連接
接口數量：1 個

（1）連接1

功能：機器接口

類型：帶接頭電纜

電纜長度：300 mm

護套材料：PUR

電纜顏色：黑色

核心截麵：0.2 mm²

螺紋規格：M12

類型：插頭

材料：金屬

引腳數：4 個(ge) 引腳

（2）電纜性質

允許的典型導線截麵：0.25 mm²

最大連接電纜長度：15 m

允許的最大負載線路電阻：20 Ω







8、機械參數
外殼材料：金屬金屬外殼：鋁鏡頭蓋材料：塑料(PMMA)端蓋材料：壓鑄鋅
淨重：2,120 g外殼顏色：黃色，RAL 1021

緊固類型：

      安裝支架

      槽式安裝

尺寸（寬 x 高 x 長）：34.7 mm x 1,515 mm x 39.3 mm


9、操作和顯示
顯示類型：LEDLED數：6 個


10、環境數據
環境溫度，工作：0 ... 50 °C環境溫度，儲藏：-30 ... 70 °C

相對空氣濕度（無冷凝）：0 ... 95 %



11、認證
防護等級：IP 65安全等級：III

認證：

      TÜV Süd

      c UL US

抗振強度：50 m/s²
符合由標準定義的擺動測試程序：IEC/EN 60068-2-6符合由標準定義的衝擊測試程序：IEC/EN 60068-2-6美國專利：US 6,418,546 B


     二、ELC110R30-1500 安全光幕接收器的相關(guan) 產(chan) 品圖片

ELC110R30-1500 安全光幕接收器

ELC110R30-1500 安全光幕接收器

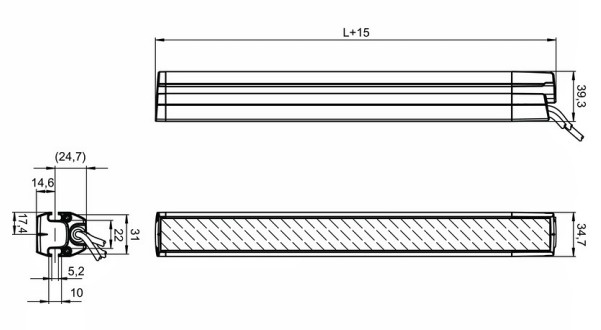

ELC110R30-1500 安全光幕接收器的尺寸圖

尺寸圖
