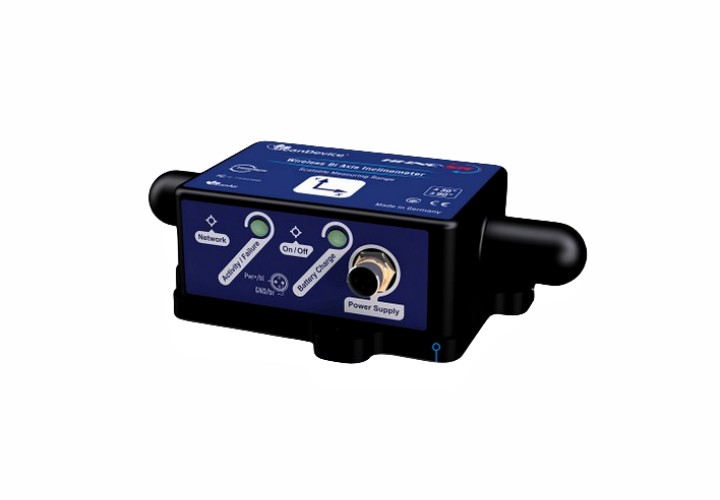

德國 BeanAir BeanDevice® 2.4GHz HI-INC-SR 無線三軸傾(qing) 角傳(chuan) 感器 |可擴展的測量範圍。
BeanDevice® HI-INC-SR是一款高性能無線傾(qing) 斜儀(yi) ，具有可擴展的測量範圍（±10°和±90°，可根據應用自動調整範圍）。它提供高精度（±10°範圍為(wei) ±0.01°，±90°範圍為(wei) ±0.018°）。它集成了一個(ge) 溫度傳(chuan) 感器（位於(yu) 設備底座上），用於(yu) 監控設備或結構的溫度。
其特點是防水 (IP67/Nema 6) 和輕質鋁製外殼、超低功耗（睡眠模式下為(wei) 30 µA）、可存儲(chu) 多達 800 萬(wan) 條數據日誌的集成數據記錄器以及微型天線罩全向天線該無線傾(qing) 斜儀(yi) 的最大無線範圍為(wei) 500 米 (LOS)，非常適合所有類型的工業(ye) 應用。

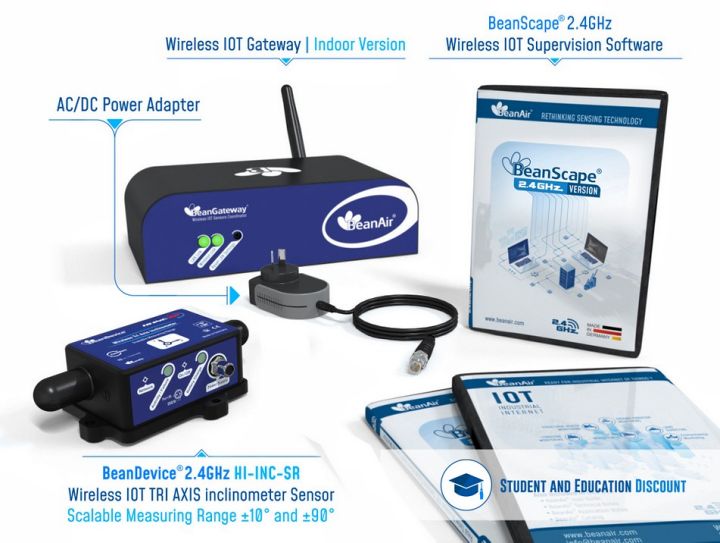

該物聯網傳(chuan) 感器配有我們(men) 的環保監控軟件 BeanScape® 2.4GHz Lite 的免費版本（實時數據顯示、數據測量備份在 CSV 日誌文件中）。尋求與(yu) 第三方軟件快速輕鬆集成的用戶可以選擇 BeanGateway® 上提供的 ModBus TCP/RTU/ASCII 協議。
• MEMS 傾(qing) 角儀(yi) 具有可擴展的測量範圍（±10° 和 ±90°）。
• 高分辨率0.0055°，高精度（±10°範圍±0.005°，±90°範圍±0.009°）。
• 時間同步無線傳(chuan) 感器網絡（精度±2.5ms）。
• 防水IP67外殼（Nema 6）。
• 集成鋰離子電池充電器。
• 嵌入式數據記錄器：多達 800 萬(wan) 個(ge) 數據點（與(yu) 事件匯聚）。
• 依靠 Beanair® 設計的無線電天線分集實現出色的無線電鏈路。
| （1）產品參考：BND-2.4GHZ-HI-INC-SR- MR - PS - MO | ||
MR – 測量範圍： - 10T : Tri-axis ±10° / ±90° | PS-電源： - RB：內(nei) 部可充電電池 - XT： 外部電源4VDC（兼容X-SOLAR-4VDC和PRIM-XTENDER） | MO - 安裝選項 • SCM -螺絲(si) 安裝蓋 • MM -磁性安裝蓋 |
| 示例1： | BND-2.4GHZ-HI-INC-SR-10T-SCM，高性能無線三軸傾角儀，測量範圍±10°/±90°，內置可充電電池，螺釘安裝。 | |
| 示例2： | BND-2.4GHZ-HI-INC-SR-10T-XT-MM，高性能無線三軸傾角儀，測量範圍±10°/±90°，外部電源，磁性安裝。 | |
| （2）傳感器規格 | |
| 測斜儀技術 | 精確且低功耗的 MEMS 技術。 |
| 可擴展的測量範圍 | 用戶可選範圍 ±10° 或 ±90°，根據應用自動調整範圍。 |
| 傳感器分辨率 | 0.0055° |
| 噪音密度 | ±10° 範圍：Y 軸 0.0007 °/√Hz，X、Z 軸 0.008 °/√Hz |
| ±90° 範圍：所有軸 0.0012 °/√Hz | |
| 傳感器精度（滿量程，@ 25°C，每 2 秒靜態測量模式） | ±10°測量範圍為±0.01° |
| ±90°測量範圍為±0.018° | |
| 失調溫度依賴性（溫度範圍 –25°C 至 +85°C） | ±0.0008°/°C |
| 靈敏度溫度依賴性（溫度範圍 –25°C 至 +85°C） | ±0.1% |
| 偏移壽命漂移 (@25°C) ±0.23 ° 傳感器 | ±0.08° |
| 傳感器頻率響應 (-3 dB) | DC to 10 Hz，測量範圍為 ±10° |
| DC to 40 Hz，測量範圍為 ±90°（自動範圍） | |
| DC to 70 Hz，測量範圍為 ±90° | |
| 校準 | 工廠校準為 ±10° 範圍和 ±90°，校準設置備份在傳感器閃存上。 |
| 使用的校準方法：使用參考傳感器進行背對背校準。 | |
| 用戶可以重新校準傳感器。 | |
| （3）集成溫度傳感器 | |
| 溫度範圍 | -40°C 至 +75°C |
| 測量分辨率 | ±0.06℃ |
| 傳感器精度 | ±1℃ |
| （4）可通過 BeanScape® 2.4GHz 軟件進行配置 | |
數據采集模式 （SPS = 每秒采樣數） | 靜態數據采集：低占空比數據采集 (LDCDA) 和報警模式（基於報警閾值）。 |
| 測量心跳1秒至24小時。 | |
| 動態數據采集（不適用於帶有參考擴展名 XT 的設備）：流式傳輸和 SET（帶事件觸發的流式傳輸）模式 。 | |
| 報警閾值 | 三級警報：警報 < 操作 < 警報 |
| 采樣率（流媒體和SET模式） | 最低：1 SPS |
| 最大：每軸 20 SPS，±10° 測量範圍（靜態和自動範圍），±90° 測量範圍（自動範圍）， | |
| 最大值：每軸 80 SPS，±90° 測量範圍（靜態範圍） | |
| 可擴展的測量範圍 | ±10°、±90°和自動±10°/±90° |
| 電源模式 | 省電模式和活動電源模式（XT 版本不可用，外部電源） |
| （5）射頻規格 | |
| 無線技術 | 超高功率和免許可 2.4Ghz 無線電技術(IEEE 802.15.4E) |
| 無線傳感器網絡拓撲 | 點對點/星型 |
| 數據速率 | 250 Kbits/s |
| 射頻特性 | ISM 2.4GHz – 16 個通道。 BeanAir® 設計的天線分集架構 |
| 發射功率 | +18 dBm |
| 接收靈敏度 | -104 dBm |
| 最大無線電範圍 | 視線範圍內 500 m |
| 非視距內 30-100 m | |
| 天線 | 具有天線分集功能的全向天線罩天線 |
| 增益：3 dBi | |
| 防水等級IP67 | |
| （6）嵌入式數據記錄儀 | |
| 存儲容量 | 多達 800 萬個數據點 |
| 無線數據下載 | 下載完整內存需要20分鍾（平均時間） |
| （7）TimeSync 功能：通過無線傳感器網絡 (WSN) 進行時鍾同步 | |
| 時鍾同步精度 | ±2.5 ms (at 25°C) |
| 晶體規格 | 公差±10ppm，穩定性±10ppm |
| （8）環境和機械 | |
| 套管 | 鋁 AL6061 & 防水外殼 • 尺寸（長x寬x高）： 100 x 71 x 38 mm（不帶天線罩，帶安裝孔） • 重量（含內(nei) 置電池）： • 225克（螺絲(si) 安裝） • 252g（磁性安裝） |
| 抗衝擊 | 150g during 50 ms |
| 工作溫度 | RB：內置可充電電池 |
| -40 °C to +60 °C | |
| XT：外部電源 | |
| 電池放電期間 -40 °C to +75 °C | |
| 規範和無線電認證 | • CE Labelling Directive R&TTE (Radio) ETSI EN 300 328 |
| • FCC (North America) | |
| • ARIB STD-T66 Ver 3.6 | |
| • ROHS - Directive 2002/95/EC | |
| IP|NEMA 評級 | IP67 | Nema 6 |
| 底盤 | • 黑色陽極氧化鋁 AL 7075，堅固的三點安裝。 |
| • 螺釘安裝選項：設備應使用 3 個尺寸為 M5 的螺釘安裝在平坦光滑的表麵上。安裝扭矩5±1Nm。 | |
| • 磁性安裝選項：設備應安裝在鋼表麵上。 | |
| （9）電源 | |
| 集成電池充電器 | 具有高精度電池監控功能的集成鋰離子電池充電器： • 過壓/過流/短路/欠壓保護 • 電池溫度監控 |
| 3.3V 時的電流消耗 | • 數據采集期間：30 至 40 mA |
| • 無線電傳輸期間：55 mA @ 18 dBm | |
| • 省電模式期間：< 30 µA | |
| 外接電源 | • 8-28VDC 帶反極性保護 |
| • IEC-61000-4-2：ESD 30kV（空氣）、30kV（接觸） | |
| • 浪湧保護 > 28VDC（最大 10us 期間 600W） | |
| 可充電電池 | 2 Ah，鋰聚合物電池 |
| （10）不同測量周期的電池壽命 | |
| 啟用省電模式，每分鍾測量一次 | 8個月 |
| 啟用省電模式，每 5 分鍾測量一次 | 13個月 |
| 啟用省電模式，每小時測量一次 | 6個月 |
| 省電模式已禁用，流模式 20 個樣本/秒 | 72小時 |
尺寸圖
接線圖

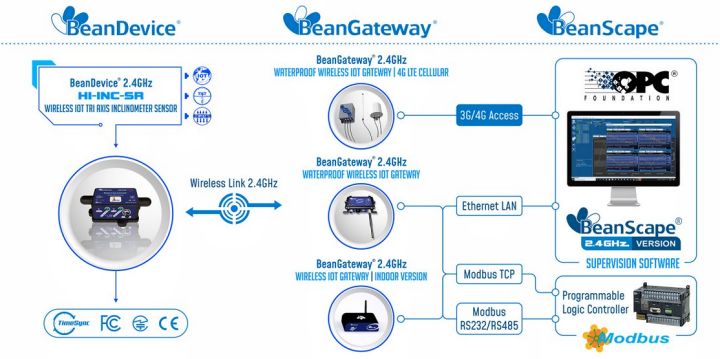

運行方式

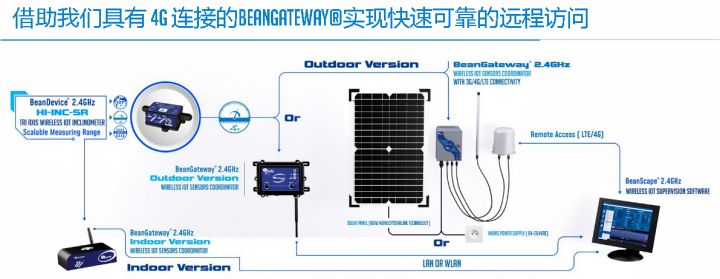

遠程訪問方式
• 土地測量；
• 結構健康監測（SHM）；
• 測試與(yu) 測量；
• 鐵路枕木監測。

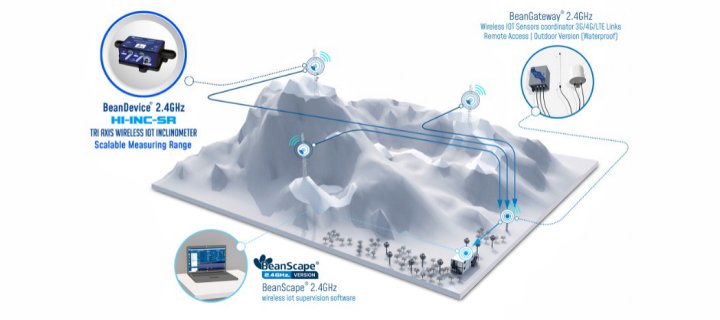

應用天線基站傾(qing) 斜監測
