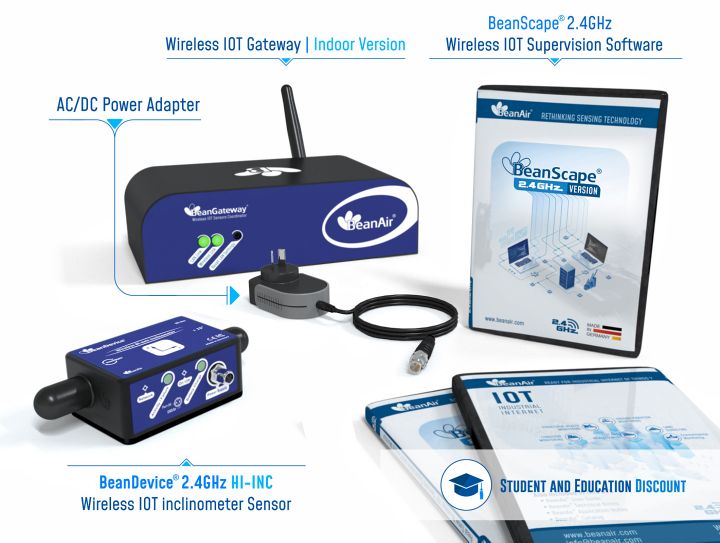

德國 BeanAir BeanDevice® 2.4GHz HI-Inc 無線傾(qing) 角傳(chuan) 感器 |傾(qing) 斜 /傾(qing) 斜/坡度監測。
BeanDevice® 2.4GHz HI-INC有多個(ge) 版本（雙軸 ±30°），是一款帶有集成數據記錄器的無線傾(qing) 斜傳(chuan) 感器。其特點是防水（IP67/Nema 6）和輕質鋁製外殼（80x55x36mm，155g）、超低功耗（睡眠模式下 30 µA）、集成數據記錄器，可存儲(chu) 多達 100 萬(wan) 條數據日誌，該無線傾(qing) 角儀(yi) 配有微型天線罩全向天線，最大無線範圍為(wei) 500 米 (LOS)，非常適合所有類型的工業(ye) 應用。
雖然絕大多數無線傳(chuan) 感器不適合惡劣的工業(ye) 環境，但BeanDevice® 2.4GHz HI-INC集成了創新的天線分集設計，可提高遭受隨機和多樣化幹擾的環境中的無線電鏈路質量。天線分集可將無線鏈路的質量和可靠性提高 30%。
高性能 MEMS 傾(qing) 角計和 5 階抗混疊濾波器（可由用戶遠程編程）相結合，可實現極高的精度（25°C 時 ±15° 版本為(wei) ±0.005°）。我們(men) 出色的 TimeSync® 功能可以通過無線傳(chuan) 感器網絡實現 ±2.5ms 的時間同步。它有助於(yu) 增強數據融合和模態分析的用戶體(ti) 驗。尋求快速、輕鬆地與(yu) 第三方軟件集成的用戶可以選擇我們(men) 的BeanGateway® 2.4GHz上提供的ModBus TCP/RTU/ASCII 協議。
• 時間同步無線傳(chuan) 感器網絡（精度±2.5ms）。
• 防水IP67外殼（Nema 6）。
• 集成鋰離子電池充電器。
• 嵌入式數據記錄器：多達 100 萬(wan) 個(ge) 數據點（帶事件約會(hui) ）。
• 依靠 Beanair® 開發的無線電天線分集實現出色的無線電鏈路。
| （1）產品參考：BND-2.4Hz-HI-INC – MR –PS | |
MR – 測量範圍： - 15B : bi-axis ±15° - 30B : bi-axis ±30° | PS-電源： - RB：內(nei) 部可充電電池 - XT：外部原電池 |
| 示例 1：BND- 2.4Hz- HI-INC-15B-RB：無線雙軸傾角儀，測量範圍 ±15°，內置可充電電池 | |
| 示例 2：BND- 2.4Hz- HI-INC-30B-XT：無線雙軸傾角儀，測量範圍 ±30°，外部原電池 | |
| （2）傳感器規格 | |
| 測斜儀技術 | 精確且低功耗的 MEMS 技術 |
| 測量分辨率（帶寬 10 Hz） | 0,001° |
| 噪音密度 | 0.0004°/√Hz |
| 測量重複性（滿量程，@ 25°C，每 2 秒靜態測量模式） | ±0.005° for bi-axis ±15° version |
| ±0.006° for bi-axis ±30° version | |
| 長期穩定性 (@23°C) | <0.004° |
| 失調溫度依賴性 | ±0.002°/°C |
| 靈敏度溫度依賴性 | ±0.005%/°C |
| 模數轉換器 | 具有溫度補償功能的 16 位 SAR 架構（逐次逼近寄存器） |
| 傳感器頻率響應 (-3 dB) | DC to 28 Hz |
噪聲譜密度 DC to 100 Hz | 0.0004°/√Hz |
| 抗鋸齒硬件濾波器 | 巴特沃斯五階濾波器 – 截止頻率：1 Hz 至 100 Hz 遠程可編程 (BeanScape®) |
| （3）可通過 BeanScape® 2.4GHz 軟件進行配置 | |
數據采集模式 （SPS = 每秒采樣數） | 靜態數據采集：低占空比數據采集 (LDCDA) 和報警模式（基於(yu) 報警閾值）。 測量心跳1s to 24 hour 動態數據采集（不適用於(yu) 帶有參考擴展名 XT 的設備）：流式傳(chuan) 輸和 SET（帶事件觸發的流式傳(chuan) 輸）模式 。 |
| 報警閾值 | 三級警報：警報 < 操作 < 警報2 個高電平和 2 個低電平 |
| 采樣率（流媒體和SET模式） | Minimum: 1 SPS |
| Maximum: 100 SPS on each axis | |
可編程截止頻率 （抗混疊濾波器） | 1-100 Hz |
| 電源模式 | 省電模式和活動電源模式（XT 版本不可用，外部電源） |
| （4）射頻規格 | |
| 無線技術 | 超高功率和免許可 2.4Ghz 無線電技術(IEEE 802.15.4E) |
| 無線傳感器網絡拓撲 | 點對點/星型 |
| 數據速率 | 250 Kbits/s |
| 射頻特性 | ISM 2.4GHz – 16 個通道。 BeanAir® 設計的天線分集架構 |
| 發射功率 | +18 dBm |
| 接收靈敏度 | -104 dBm |
| 最大無線電範圍 | 視線範圍內 500 m |
| 非視距內 30-100 m | |
| 天線 | 具有天線分集功能的全向天線罩天線 |
| 增益：3 dBi | |
| 防水等級IP67 | |
| （5）嵌入式數據記錄儀 | |
| 存儲容量 | 多達 100 萬個數據點 |
| 無線數據下載 | 下載完整內存需要3分鍾（平均時間） |
| （6）TimeSync 功能：通過無線傳感器網絡 (WSN) 進行時鍾同步 | |
| 時鍾同步精度 | ±2.5 ms（25°C 時） |
| 水晶規格 | 公差±10ppm，穩定性±10ppm |
| （7）環境和機械 | |
| 套管 | 鋁 AL6061 & 防水外殼 尺寸（長x寬x高）：80x55x36 mm 重量（含電池）：155g |
| 抗衝擊 | 100g during 50 ms |
| 工作溫度 | RB：內(nei) 置可充電電池 -40 °C to +60 °C |
XT：外部電源 電池放電期間 -40 °C to +75 °C | |
| 規範和無線電認證 | • CE Labelling Directive R&TTE (Radio) ETSI EN 300 328 |
| • FCC (North America) | |
| • ARIB STD-T66 Ver 3.6 | |
| • ROHS - Directive 2002/95/EC | |
| IP|NEMA 評級 | IP67 | Nema 6 |
| （8）電源 | |
| 集成電池充電器 | 具有高精度電池監控功能的集成鋰離子電池充電器： • 過壓/過流/短路/欠壓保護； • 電池溫度監控。 |
| 3.3V 時的電流消耗 | • 數據采集期間：30 to 40 mA |
| • 無線電傳輸期間：80 mA @ 18 dBm | |
| • 省電模式期間：< 38 µA | |
| 外接電源 | 8-28VDC 帶反極性保護 |
| 可充電電池 | 高密度鋰離子充電電池，容量為 950 mAh |
尺寸圖

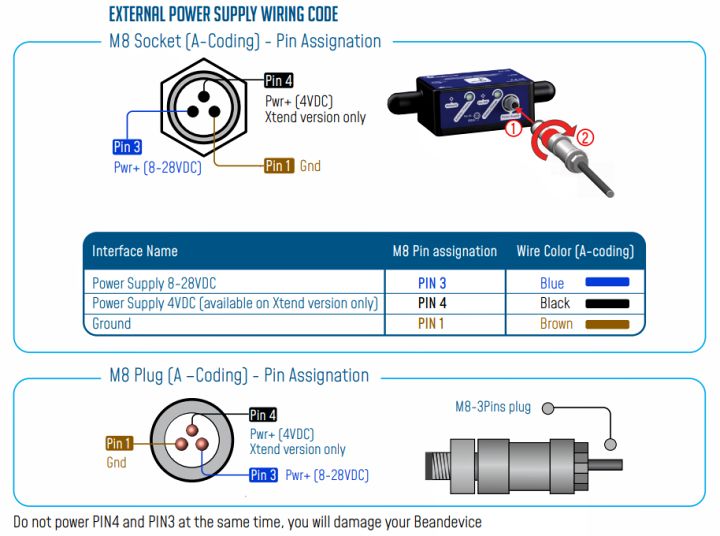

接線圖

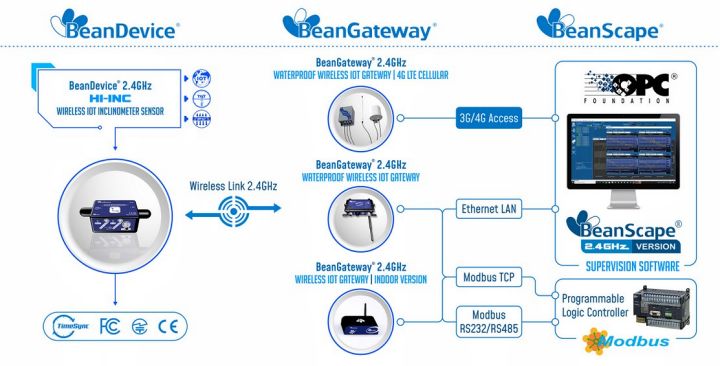

運行方式

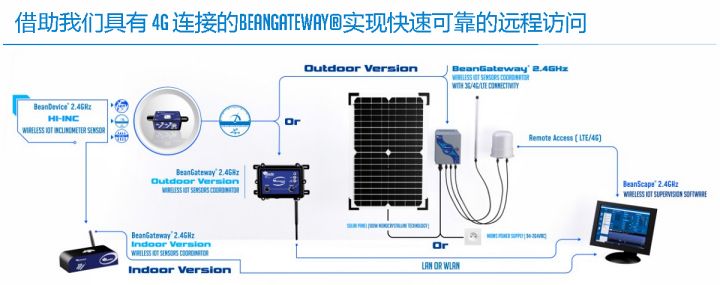

遠程訪問方式
• 平台調平和穩定；
• 內(nei) 置測試設備；
• 結構健康監測（SHM）；
• 石油鑽探；
• 軸向轉子測量。
用於(yu) 施工現場傾(qing) 斜監測
