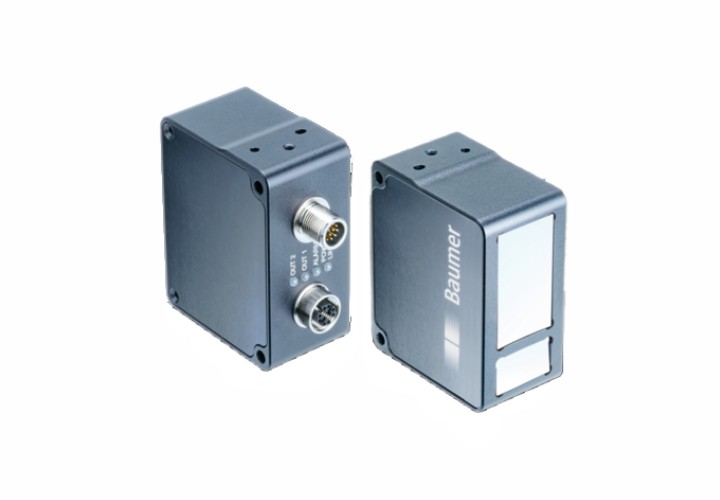

堡盟 Baumer OXM200-B02A.001 智能型輪廓傳(chuan) 感器|多功能工具和輪廓，貨號： 11246586。
• 易於(yu) 使用的智能輪廓傳(chuan) 感器，具有強大的測量工具。
• ROI 跟蹤和測量值組合。
• 通過集成網絡服務器進行可視化和參數化。
• 緊湊型一體(ti) 式設計。
• 包含多個(ge) 接口和協議。

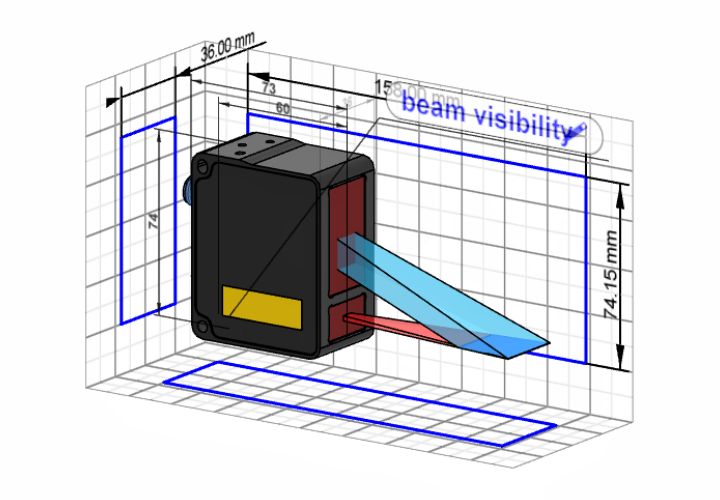

3D模型
| （1）基本參數 | |
| 類型 | 測量模式 (M)：高度、直線/角度、區域、邊緣、寬度/間隙、邊緣強度、圓、卡尺Z、卡尺X、卡尺距離、角規、X-Z輪廓 |
| 測量範圍 MR | 25 mm |
| 間隙距離 | 60 mm |
| 工作範圍（Sdc ... Sde） | 60 ... 85 mm |
| 參考距離 | 72,5 mm |
| 視野（@Sdc ... Sde） | 20 mm ... 28 mm |
| Resolution X (@Sdc ... Sde) | 30 ... 40 µm |
| 每秒配置文件數 | 100 ... 400 Hz |
| 輪廓點 | 700 pixel |
| 分辨率 Z（@Sdc ... Sde） | 5 µm |
| 重複精度Z | 2 µm |
| 線性偏差Z | ± 0,1 % MR |
| 溫度漂移 | ± 0,04 %Sde/K |
| （2）光源 | |
| 激光類 | 2 |
| 激光波長 | Blue（405 nm） |
| 最大激光功率 | 18 mW |
| 光點形狀（參考距離處） | 線長 (x) 28 mm 線寬(z)< 50 µm |
| （3）接口和接頭 | |
| 軟件/參數化 | 集成網絡服務器，用於參數設置 |
| 接口/輸出電路 | 快速以太網 (100 MBit/s)，2路開關量輸出，模擬量輸出。 |
| 協議 | Profinet (CC-A), Ethernet/IP, Modbus TCP, OPC UA, UDP, IO-Link |
| （4）電氣參數 | |
| 供電電壓範圍+Vs | 18 ... 30 VDC |
| 模擬輸出信號 | 4-20mA, 2-10mA, 0-10V, 0-5V |
| 開關輸出 | 2 x 推挽式輸出 |
| 電源 | 典型值：2.4W (最大100 mA / 24 V)； IEEE 802.3af 以太網供電 (PoE) |
| 電氣連接 | M12, 公頭，12針，A類編碼 |
| 以太網連接 | M12 母頭，8針，A類編碼 |
| 編碼器輸入規格： | 4路差分輸入：A/B HTL / TTL 高電平：2.5 V…+Ub / PoE 2.5…24 V 低電平：<1.5V 最高頻率30kHz |
| 觸發輸入規格： | 高電平：8 V…+Ub / PoE 8…24 V 低電平：<2.5 V |
| （5）機械參數 | |
| 材料 | 外殼：鋁；前蓋：玻璃 |
| 尺寸（寬x高x深） | 36毫米×74毫米×60毫米 |
| 重量 | 270克 |
| （6）環境條件 | |
| 環境溫度 | 0 ... + 45 °C |
| 儲存溫度 | - 10 ... + 60 °C |
| 環境濕度 | 20 ... 85 % |
| 防護等級（IEC 60529） | IP65 |
| 振動（正弦）： | 1 mm p-p (10 - 55 Hz)，單軸5分鍾 單軸30分鍾 (55 Hz) IEC 60068-2-6:2008 |
| 衝擊（半正弦）： | 30 g / 11 ms，單軸單方向6次衝(chong) 擊 IEC 60068-2-27:2009 |
| 環境光抗擾度 | < 25 kLux |
| （7）認證標準 | |
| 一致性： | CE UL |

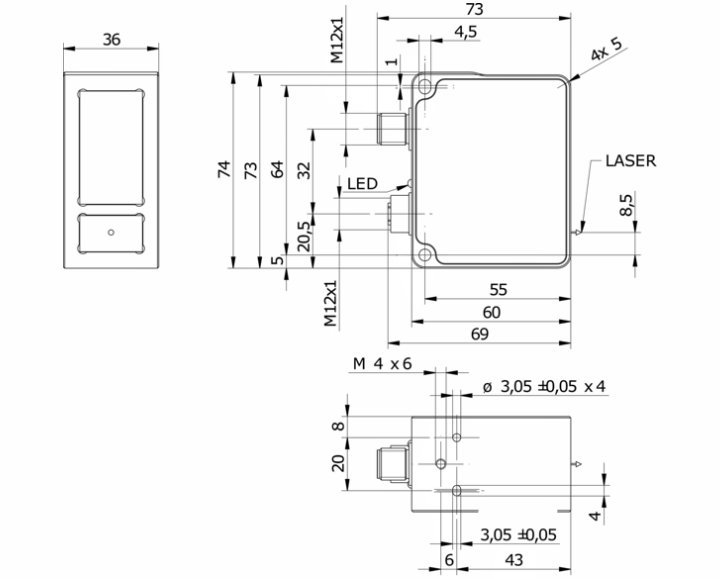

尺寸圖

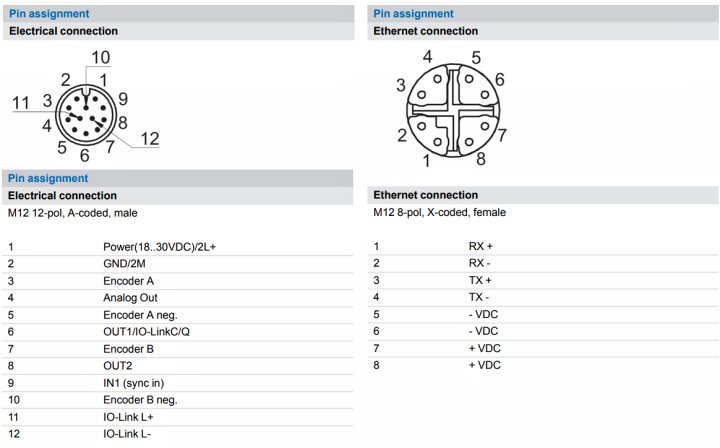

接線圖及針角定義(yi)
