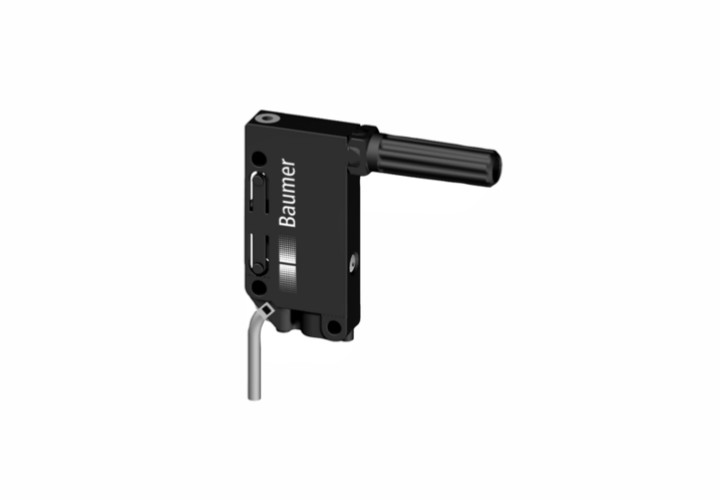

堡盟 Baumer UNDK 09U6914/D1 微型方頭超聲波測距傳(chuan) 感器/最小物體(ti) /開口，貨號： 11007901。
• 感應範圍：3 … 150 mm；
• 輸出電路：電壓輸出；
• 調節：自學習(xi) ；
• 連接方式：電纜 PUR 4 x 0,08, 2 m；
• 工作溫度：0 … +60 °C；
• 防護等級：IP 67。

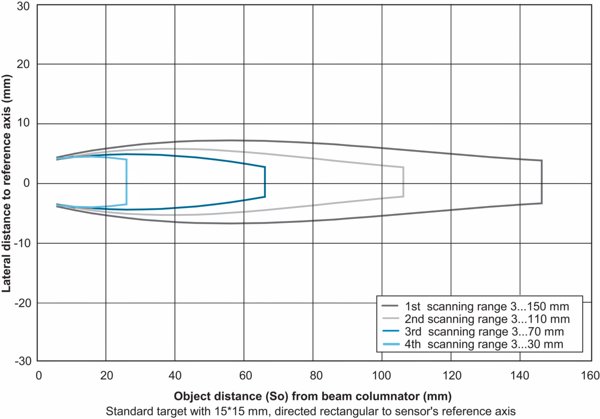

典型聲錐縱麵
| （1）基本參數 | |
| 感應範圍 Sd | 3 … 150 mm |
| 感應範圍近端限值 Sdc | 3 … 150 mm |
| 感應範圍遠端限值 Sde | 3 … 150 mm |
| 重複精度 | 0,5 mm |
| 分辨率 | < 0,3 mm |
| 響應時間 ton | < 35 ms |
| 釋放時間 toff | < 35 ms |
| 溫漂 | > 50 mm < 2 % of distance to target Sde |
| 聲波頻率 | 380 kHz |
| 調節 | 自學習 |
| 對準器 | 目標物指示燈閃爍 |
| 指示燈 | 黃色LED / 紅色LED |
| （2）電氣參數 | |
| 電源電壓範圍 +Vs | 15 … 30 VDC |
| 最大電流消耗（無負載） | 35 mA |
| 輸出電路 | 電壓輸出 |
| 輸出信號 | 0…10 V / 10…0 V |
| 輸出電流 | 15 mA |
| 殘餘紋波 | < 10 % Vs |
| 短路保護 | 是 |
| 反極性保護 | 是 |
| （3）機械參數 | |
| 類型 | 矩形 |
| 外殼材質 | PA 12 |
| 束波套材質 | POM |
| 寬度 / 直徑 | 8,6 mm |
| 高度 / 長度 | 48,8 mm |
| 深度 | 57,7 mm |
| 連接方式 | PUR電纜，4 x 0.08，2 m |
| （4）環境條件 | |
| 工作溫度 | 0 … +60 °C |
| 防護等級 | IP 67 |

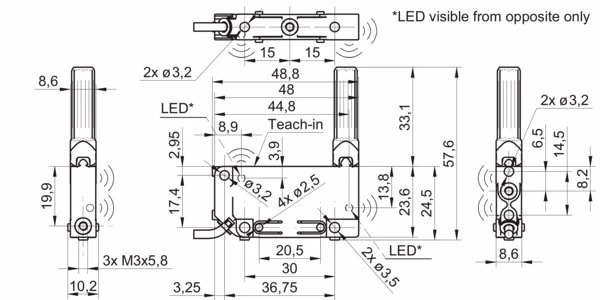

尺寸圖

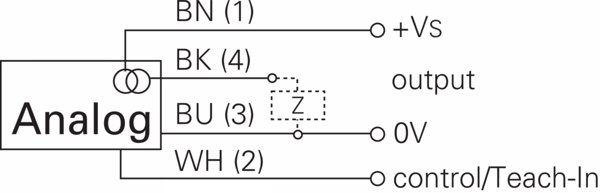

電路圖
