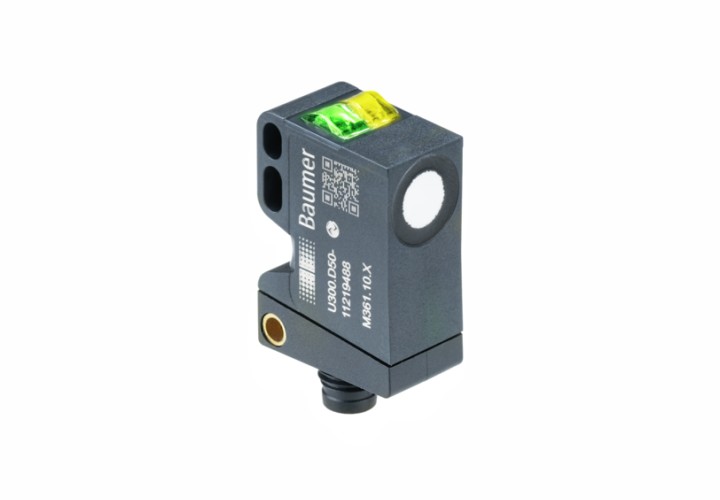

堡盟 Baumer U300.D50-DPMO.72N 微型超聲波測距傳(chuan) 感器|超聲波距離測量傳(chuan) 感器，采用纖細的矩形設計，貨號： 11219488。
• 精確的測量原理帶來的最佳測量性能。
• 通過雙通道向IO-Link通道輸出並行信號。
• 靈活的參數化和額外的診斷數據得益於(yu) IO-Link。
• 同類產(chan) 品中最短的盲區範圍。
• 在緊湊的外殼中實現高性能。

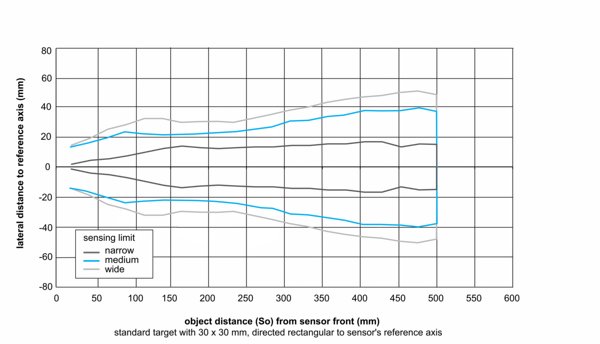

典型聲錐縱麵
| （1）基本參數 | |
| 感應範圍 Sd | 15 … 500 mm |
| 感應範圍近端限值 Sdc | 15 … 500 mm |
| 感應範圍遠端限值 Sde | 15 … 500 mm |
| 版本 | IO-Link雙重信號通道 |
| 典型遲滯 | 4 % Sde |
| 重複精度 | 0,5 mm |
| 分辨率 | < 0,3 mm |
| 響應時間 ton/toff 標準 | < 40 ms |
| 響應時間 ton/toff 最小化 | < 16 ms |
| 溫漂 | > 50 mm < 2 % of distance to target Sde |
| 電漂移 | 15分鍾後補償 |
| 聲波頻率 | 290 kHz |
| 調節 | qTeach，line-Teach，IO-Link |
| 指示燈 | 黃色LED |
| 上電指示燈 | 綠色LED |
| 測量軸校準 | < 2° |
| （2）電氣參數 | |
| 電源電壓範圍 +Vs | 12 … 30 VDC |
| 典型電流消耗 | 35 mA |
| 輸出電路 | 電壓輸出 |
| 輸出信號 | 0…10 V / 10…0 V |
| 輸出電流 | 100 mA |
| 壓降 Vd | <3 VDC |
| 殘餘紋波 | < 10 % Vs |
| 短路保護 | 是 |
| 反極性保護 | 是，Vs到GND |
| （3）通信接口 | |||
| 接口 | IO-Link V1.1 | 波特率 | 38.4 kBaud (COM 2) |
| 周期時間 | ≥ 8 ms | 過程數據長度 | 48 位 |
| 過程數據結構： | 位0 = SSC1 (距離) 位1 = SSC2 (距離) 位2 = 質量 位3 = 報警 位5 = SSC4 (計數器) 位8-15 = 比例因子 位16-47 = 32位測量值 | 其他數據： | 距離 過量增益 啟動次數 運行時間 啟動次數 工作電壓 設備溫度 直方圖 |
| IO-Link端口類型 | A級 | 參數可調： | 開關(guan) 點 開關(guan) 遲滯 測量值過濾 時間過濾器 LED狀態指示燈 輸出邏輯 輸出電路 計數器 聲錐寬度 模擬量輸出特性 停用傳(chuan) 感器元件 “找到我”功能 |
| IO-Link | 是 | ||
| （4）機械參數 | |
| 類型 | 矩形 |
| 外殼材質 | 塑料（ASA、PMMA） |
| 寬度 / 直徑 | 12,9 mm |
| 高度 / 長度 | 32,2 mm |
| 深度 | 23 mm |
| 連接方式 | M8 接頭，4針 |
| （5）環境條件 | |
| 工作溫度 | -25 … +65 °C |
| 儲存溫度 | -40 … +75 °C |
| 防護等級 | IP 67 |

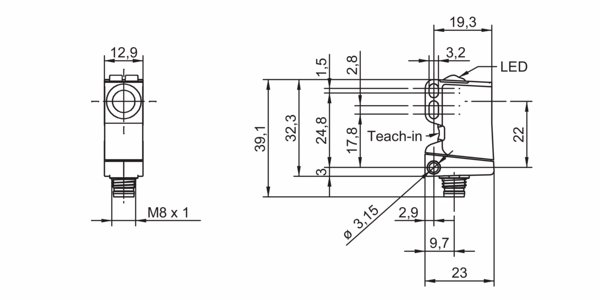

尺寸圖

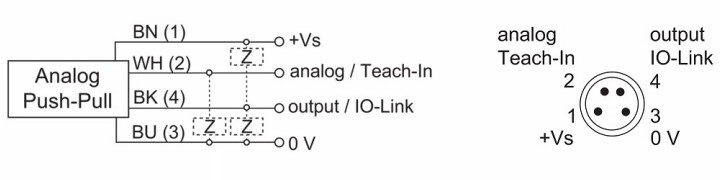

接線圖及針角定義(yi)
