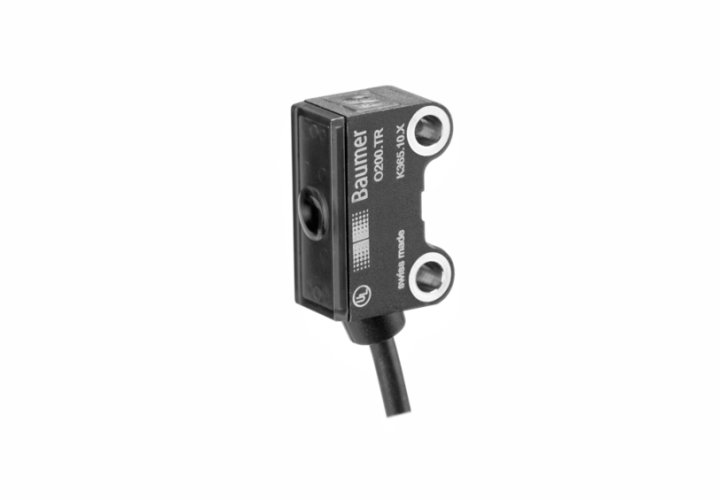

堡盟 Baumer O200.ER-NV1Z.72CV 微型對射式傳(chuan) 感器（接收器），應用於(yu) 目標物檢測，貨號： 11212609。
• 發射 / 接收類型：接收器；
• 類型：對射式傳(chuan) 感器；
• 實際感應範圍：5 m；
• 輸出電路：NPN 互補；
• 靈敏度調節：無；
• 機械安裝：光滑套筒 (不鏽鋼)；
• 連接方式：電纜，4針，2 m；
• 工作溫度：-25 … 50 °C；
• 防護等級：IP67。

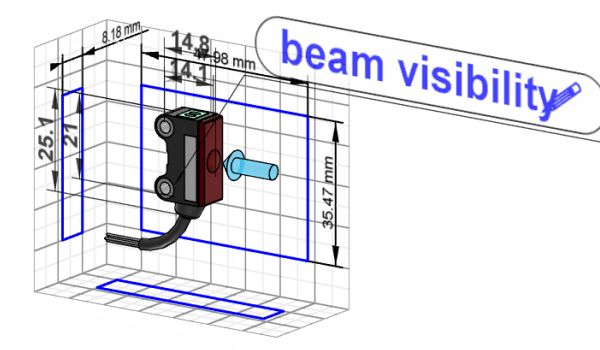

3D模型圖
| （1）基本參數 | |
| 類型 | 對射式傳感器 |
| 發射器 / 接收器 | 接收器 |
| 實際感應範圍 Sb | 5 m |
| 額定感應範圍 Sn | 6 m |
| 可識別的最小物體類型 | 5 mm (采用狹縫貼紙為0.5 mm) |
| 調節/鏡頭受汙指示燈 | 閃爍的輸出指示燈 |
| 輸出指示燈 | 黃色LED |
| 上電指示燈 | 綠色LED |
| 靈敏度調節 | 無 |
| 交互影響抑製 | 是 |
| （2）電氣參數 | |
| 響應時間 / 釋放時間 | < 0,5 ms |
| 電源電壓範圍 +Vs | 10 … 30 VDC |
| 最大電流消耗（無負載） | 20 mA (@ 30 VDC) |
| 典型電流消耗 | 16 mA (@ 24 VDC) |
| 壓降 Vd | <2 VDC |
| 輸出功能 | 亮通/暗通 |
| 輸出電路 | NPN互補 |
| 輸出電流 | 50 mA |
| 短路保護 | 是 |
| 反極性保護 | 是 |
| （3）機械參數 | |
| 寬度 / 直徑 | 8 mm |
| 高度 / 長度 | 25,1 mm |
| 深度 | 14,1 mm |
| 類型 | 矩形 |
| 機械安裝 | 光滑套筒 (不鏽鋼) |
| 外殼材質 | 塑料（ASA、PMMA） |
| 前端光學元件 | PMMA |
| 連接方式 | 2米直接出線，4針 |
| 電纜特性 | PVC / PVC 4 x 0,08 mm² |
| （4）環境條件 | |
| 工作溫度 | -25 … +50 °C |
| 防護等級 | IP 67 |
三、可與(yu) O200.ER-NV1Z.72CV 對射式傳(chuan) 感器（接收器）配置使用的發射器
| 對射式傳感器 - 發射器 | |
貨號： 11210548 | O200.TR-ZZZX.72CV/H006 貨號： 11210571 |
O200.TR-ZZZX.72NV 貨號： 11210278 | O200.TR-ZZZX.72NV/H006 貨號： 11212649 |
四、O200.ER-NV1Z.72CV 對射式傳(chuan) 感器的相關(guan) 圖紙
| 圖紙 | |

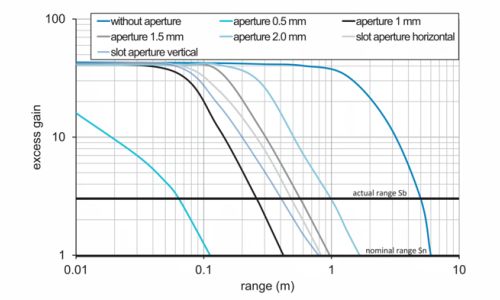

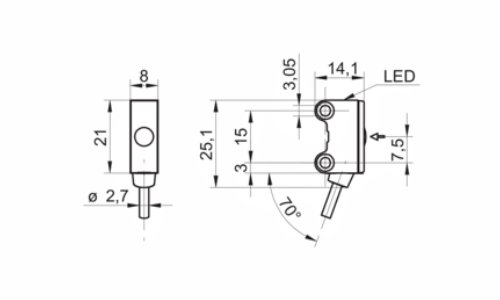

| 超額增益曲線 | 尺寸圖 |
 |  |

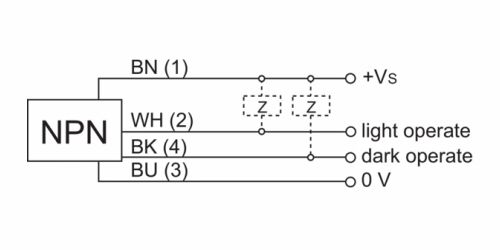

| 接線圖 | |
 | |
