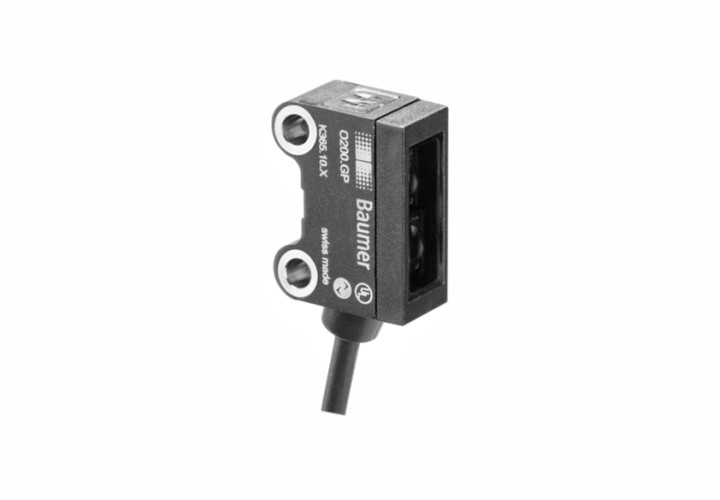

堡盟 Baumer O200.SP.T-GW1J.72NV 是一款微型的 SmartReflect 智能反射式光電傳(chuan) 感器|光柵，貨號： 11223790，應用於(yu) 目標物檢測。
• SmartReflect – 可靠的光柵原理傳(chuan) 感器，無需反光板；
• 堡盟PinPoint LED：精準聚焦的均勻小光斑；
• 借助環境影響補償(chang) 功能，對透明物體(ti) 進行長期穩定的檢測；
• 操作安全，通過qTeach或自學習(xi) 線輕鬆完成自學習(xi) ；
• 帶IO-Link接口，提供更多參數設置選項和各類診斷數據；
• 搭配不鏽鋼間隔套的堅固型外殼。

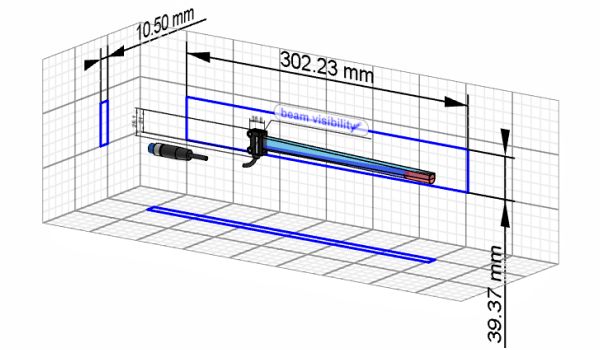

3D模型圖
| （1）基本參數 | |
| 類型 | 光柵 |
| 版本 | 透明物體檢測 |
| 背景位置 Sde | 15 … 180 mm |
| 感應範圍 Sa | 90%…85% Sde |
| 最低信號衰減強度 | 5% |
| 上電指示燈 | 綠色LED |
| 調節/鏡頭受汙指示燈 | 閃爍的輸出指示燈 |
| 輸出指示燈 | 黃色LED |
| 感應距離調節 | 自學習和IO-Link |
| 交互影響抑製 | 是 |
| 光束類型 | 點激光 |
| 光軸校準 | < 1.5° |
| （2）光源 | |
| 光源 | 脈衝PinPoint LED |
| 波長 | 644 nm |
| （3）電氣參數 | |
| 響應時間 / 釋放時間 | < 0,25 ms (高速模式) |
| 抖動 | < 0,1 ms (高速模式) |
| 電源電壓範圍 +Vs | 10 … 30 VDC |
| 最大電流消耗（無負載） | 40 mA (@ 10 VDC) |
| 典型電流消耗 | 16 mA (@ 24 VDC) |
| 壓降 Vd | <2 VDC |
| 輸出功能 | 亮通/暗通 |
| 輸出電路 | 推挽式 |
| 輸出電流 | 50 mA |
| 短路保護 | 是 |
| 反極性保護 | 是 |
| （4）通信接口 | |
| 接口 | IO-Link V1.1 |
| IO-Link端口類型 | A級 |
| 波特率 | 230.4 kBaud (COM3) |
| 周期時間 | ≥ 0,6 ms |
| 過程數據長度 | 32 位 |
| 過程數據結構： | 位0 = SSC1 (有無) 位2 = 質量 位3 = 報警 位5 = SSC4 (計數器) 位16-31 = 16位測量值 |
| 參數可調 | 開關(guan) 點 開關(guan) 遲滯 時間過濾器 LED狀態指示燈 輸出邏輯 計數器 工作模式 停用傳(chuan) 感器元件 “找到我”功能 自學習(xi) 模式 背景跟蹤 |
| 其他數據： | 信號衰減強度 過量增益 啟動次數 設備溫度 |
| （5）機械參數 | |
| 寬度 / 直徑 | 8 mm |
| 高度 / 長度 | 25,1 mm |
| 深度 | 15,8 mm |
| 類型 | 矩形 |
| 機械安裝 | 光滑套筒 (不鏽鋼) |
| 外殼材質 | 塑料（ASA、PMMA） |
| 前端光學元件 | PMMA |
| 連接方式 | M8 引線接頭，4針，L=200 mm |
| 電纜特性 | PVC / PVC 4 x 0,08 mm² |
| （6）環境條件 | |
| 防護等級 | IP 67 |
| 工作溫度 | -25 … +50 °C |
| 圖紙 | |

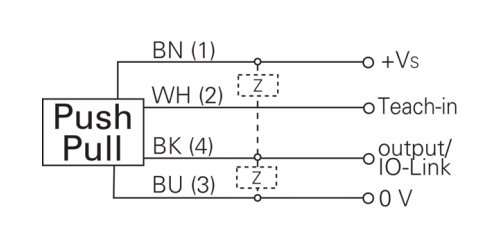

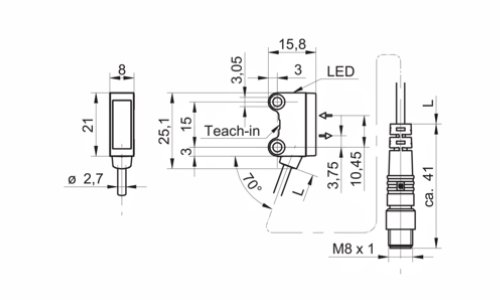

| 尺寸圖 | 接線圖 |
 |  |

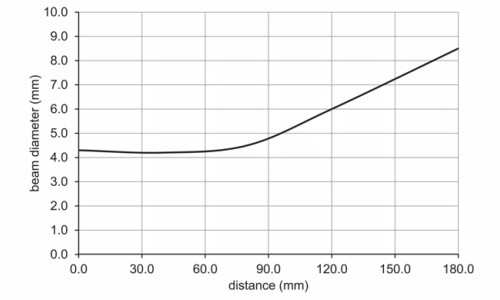

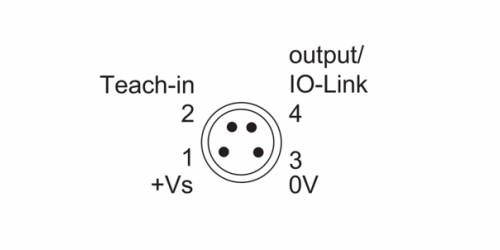

| 針角定義 | 典型光束特性 |
 |  |
