Gigahertz-Optik PD-45 Series 激光功率測量探測器頭
詳情說明

      一、PD-45 Series 激光功率探測器的特點

      德國 Gigahertz-Optik PD-45 Series 激光功率測量探測器頭提供三種不同版本（Si、Ge 和熱電堆），用於(yu) 精確的激光功率測量。它具有 PD-45-Si、PD-45-TP  及 PD-45-Ge 三個(ge) 細分型號。

         • Si、Ge 和熱電堆版本適用於(yu) UV/VIS/NIR/IR 光譜範圍；

         • 具有可追溯校準功能的激光功率測量（ISO 17025 認可的校準實驗室）；

         • 直徑 45 毫米，高度 20 毫米；

         • -5 連接器用於(yu) 存儲(chu) 在檢測器中的校準數據。


      二、PD-45 Series 激光功率探測器介紹

      1、通用激光功率探測器

      PD-45 係列設計為(wei) 通用激光功率探測器，可與(yu) P-21 觸摸屏功率計等激光功率計結合使用。熱電堆版本僅(jin) 與(yu) P-21 兼容，其他版本也可與(yu) P-9710或X1一起使用。


      2、外殼和連接器

      PD-45 係列探測器的直徑為(wei) 45 毫米，高度為(wei) 20 毫米。 -5 插頭可以保存校準數據。


      3、三種不同的配置

      我們(men) 為(wei) UV/VIS/NIR/IR 範圍提供基於(yu) 矽 (Si) 的經典配置，為(wei) NIR 提供基於(yu) 鍺 (Ge) 的版本，以及為(wei) NIR/IR 範圍提供熱電堆版本。


      4、可追溯的校準

      憑借我們(men) 經過ISO 17025 認證的校準實驗室，我們(men) 可以為(wei) 您提供各種波長步長和範圍的精確激光功率計校準。

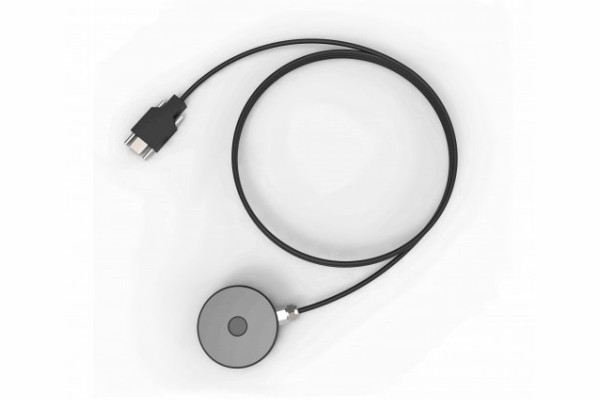

Gigahertz-Optik PD-45 Series 激光功率測量探測器頭

      三、PD-45 Series 激光功率探測器的技術規格

（1）基礎規格
簡短的介紹：用於測量不同類型激光器的激光功率的探測器。測量範圍：取決於類型。
校準：不同波長的激光功率（取決於類型）。尺寸10 mm Ø 有效區域，外殼直徑 45 毫米 x 高度 20 毫米
連接器：-5溫度範圍：(5-40)℃
電纜長度：2 m（標準長度，其他長度可根據要求提供）
主要特點：適用於不同應用的不同版本（矽、鍺、熱電堆），-5 連接器，可選擇保存在探測器中的校準數據，10 毫米有效區域，45 毫米直徑和 20 毫米高度。
典型應用：激光二極管測量、VCSEL測量、LiDAR激光測量、可調諧激光功率測量等。
光譜響應度：

PD-45-Si（可能為(wei) 200 nm 至 1100 nm）：

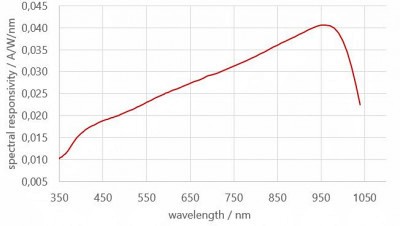

PD-45-Si 光譜響應度

PD-45-Ge（典型值為(wei) 800 nm 至 1800 nm）：

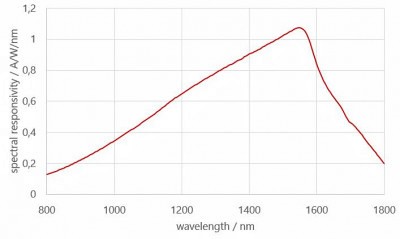

PD-45-Ge 光譜響應度

PD-45-TP（典型值為(wei) 300 nm 至 10000 nm）：

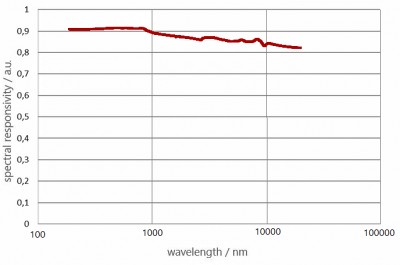

PD-45-TP 光譜響應度


      四、可與 PD-45 Series 激光功率探測器配置的儀器設備

         • P-21：多用途觸摸屏驗光儀(yi) ，用於(yu) 測量任何光度和輻射應用中的 CW、單脈衝(chong) 和調製輻射。


      五、更多與 PD-45 Series 激光功率探測器類似的產品

         • MD-37 series：帶 M30x1 安裝座的探測器頭。特點：模塊化探測器，適用於(yu) MD-37、SRT 和其他配件，Si、SiLP、InGaAs、SiC、GaP 光電二極管，適用於(yu) 驗光計和信號放大器。

         • PD-MSD series：用於(yu) 顯微鏡測量的激光功率頭有兩(liang) 種版本（矽和熱電堆），可實現精確的激光功率測量。
