一、ISD-1.6-SP-Vxx 脈衝激光功率測量探測器的特點

      德國 Gigahertz-Optik ISD-1.6-SP-Vxx 是一款用於(yu) 對脈衝(chong) 激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器/檢測頭。它具有 ISD-1.6-SP-V0x-2 及 ISD-1.6-SP-V01-2 兩(liang) 個(ge) 細分型號。

         • 用於(yu) 測量激光功率和脈衝(chong) 形狀的積分球；

         • 非常適合光束輪廓激光、模式激光或 LiDAR 激光表征；

         • 脈衝(chong) 長度在低 ns 範圍內(nei) 的脈衝(chong) 的峰值功率和脈衝(chong) 能量（以焦耳為(wei) 單位）的脈衝(chong) 波形；

         • 可選 7 毫米測量孔徑，確保眼睛安全，符合 IEC/EN 60825-1 和 2006/25/EC（激光產(chan) 品安全 - 第 1 部分：設備分類和要求）。

      二、ISD-1.6-SP-Vxx 脈衝激光功率測量探測器介紹

      用於(yu) 測距儀(yi) 、環境掃描儀(yi) 和圖像捕捉的脈衝(chong) 激光二極管、LiDAR 激光器、VCSEL 和脈衝(chong) LED 發出幾納秒長度的脈衝(chong) ，具有非常高的峰值功率。為(wei) 了測量時間分辨的脈衝(chong) 形狀，需要快速檢測器（短上升時間）。這些通常是小麵積光電二極管，直徑有時遠小於(yu) 1 毫米。有關(guan) 光電二極管上升時間和脈衝(chong) 形狀測量的技術細節可以在我們(men) 的知識門戶中找到。光電二極管的探測器麵積較小導致計量限製：

         • 激光光斑的範圍大於(yu) 光電二極管的有效區域，因此無法測量輻射功率（W）。因此，單獨使用這種光電二極管不可能測量輻射功率(W)。

         • 由於(yu) 可能的模式（不均勻的激光光斑），光電二極管在激光光斑中的位置至關(guan) 重要。

         • 非常小的光電二極管無法絕對校準。

         • 用於(yu) 將激光光斑聚焦在光電二極管表麵的附件光學器件無法校準。

         • 短脈衝(chong) 長度所需的光電二極管的電子布線進一步限製了校準能力。

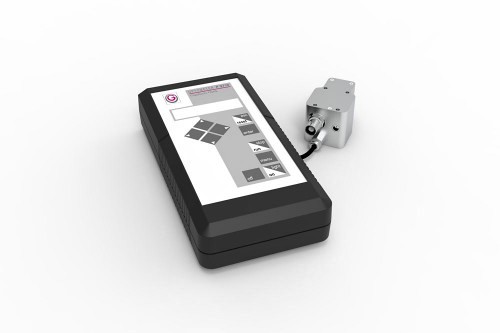

      通過將 ISD-xx-SP 係列探測器與(yu) P-9710係列或 P-21係列驗光計（電流放大器）相結合，Gigahertz-Optik 提供了一種確定脈衝(chong) 激光器和脈衝(chong) LED 的絕對峰值性能的方法。

      為(wei) 了克服純光電二極管的局限性，使用了基於(yu) 小型積分球和兩(liang) 個(ge) 互補光電二極管的技術。

      1、ISD-1.6-SP-Vxx 探測器的功能與結構

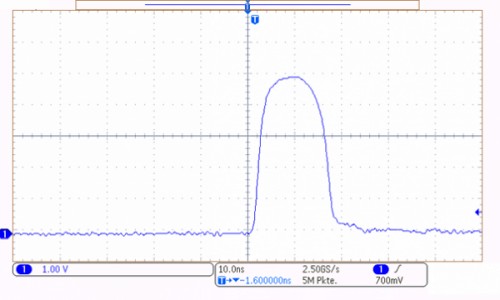

      ISD-1.6-SP-Vxx 探測器在一個(ge) 緊湊的積分球組件中集成了兩(liang) 個(ge) 光電二極管。第一個(ge) 光電二極管的上升時間很短，因此與(yu) 足夠快的示波器結合使用，可以測量相對時間分辨的脈衝(chong) 形狀（脈衝(chong) 長度、半寬度、峰值功率）。第二個(ge) 光電二極管測量單個(ge) 脈衝(chong) 或脈衝(chong) 串的絕對脈衝(chong) 能量（以焦耳為(wei) 單位）。評估是通過 P-9710 或 P-21 係列驗光計根據脈衝(chong) 展寬法進行的。絕對峰值功率可以根據脈衝(chong) 能量和相對脈衝(chong) 形狀來計算。因此，可以完全表征短持續時間光信號。

      直徑為(wei) 16 mm 的積分球提供 5 mm 或 7 mm 的測量孔徑（符合 IEC/EN 60825-1 和 2006/25/EC 的激光人眼安全）直徑，並且可以校準以測量絕對輻射功率（W）。由於(yu) 積分球的直徑非常小，與(yu) 直徑較大的積分球相比，時間脈衝(chong) 變形（積分球的脈衝(chong) 拉伸效應）較小。因此，幾納秒脈衝(chong) 長度的脈衝(chong) 幾乎不會(hui) 變形，並且可以以時間分辨的方式進行測量。球體(ti) 本身、光電二極管和電路均由高質量 CNC 加工鋁製外殼封裝和屏蔽。對於(yu) 更高的功率和更大的 10 mm 輸入端口，我們(men) 提供ISD-5P-SP或帶 20 毫米輸入端口的ISD-10P-SP。

      可選示波器通過 BNC 連接器連接。驗光計通過 2 m 電纜與(yu) 存儲(chu) 校準數據的多針連接器連接。

      積分球還提供兩(liang) 個(ge) SMA 光纖連接器。例如，可以連接用於(yu) 測量波長的光譜儀(yi) 和用於(yu) 補償(chang) 在測量端口處穿過樣品的背反射可能產(chan) 生的影響（自吸收校正）的輔助燈。我們(men) 的BTS2048 係列 高端光譜輻射計之一也非常適合。

      由於(yu) 其直徑較小，積分球的球度係數相對較小。因此，與(yu) 5 mm 版本相比，7 mm 測量開口版本中允許的光束發散度受到額外限製。

      2、雙二極管技術

      配備 Gigahertz-Optik 雙二極管技術的高速積分球在球體(ti) 上安裝了兩(liang) 個(ge) 光電二極管。可追蹤的校準光電二極管正在精確測量總脈衝(chong) 能量。第二個(ge) 光電二極管正在執行脈衝(chong) 的時間表征，並將作為(wei) 結果提供其相對脈衝(chong) 形狀。通過數學方式結合這兩(liang) 個(ge) 結果，可以完全表征脈衝(chong) 的所有重要參數（脈衝(chong) 形式、峰值功率、平均功率）。

      3、ISD-1.6-SP-Vxx 探測器的評估

      Gigahertz-Optik 提供各種具有所需“脈衝(chong) 能量”測量功能的驗光儀(yi) ，用於(yu) 測量短脈衝(chong) 信號的脈衝(chong) 能量：

         • P-9710（版本 2）：具有手動觸發測量功能的單通道驗光儀(yi) 。

         • P-9710（版本 4）：單通道驗光儀(yi) ，帶 TTL 觸發輸入，用於(yu) 觸發測量。

         • P-2000：兩(liang) 通道驗光儀(yi) 。

         • P-9801 : 八通道驗光儀(yi) 。

         • P-21：觸摸屏單通道光學計，具有手動或觸發輸入，用於(yu) 觸發測量。

      為(wei) 了評估時間分辨脈衝(chong) 形狀，用戶必須提供足夠快的示波器。

      4、ISD-1.6-SP-Vxx 探測器的校準

      ISD-1.6-SP-Vxx 脈衝(chong) 能量探測器光譜靈敏度的工廠校準由Gigahertz Optik GmbH 的光輻射測量ISO/IEC 17025 校準實驗室進行。脈衝(chong) 展寬方法的原理允許在 CW 操作中校準探測器。 CW 校準是完全可追溯的。

      5、ISD-1.6-SP-Vxx 探測器的應用領域

      ISD-1.6-SP-Vxx 探測器的應用領域包括脈衝(chong) 激光二極管、LiDAR 激光器、VCSEL 和脈衝(chong) LED 的開發和質量保證（在線和在線）以及此類光源的最終應用。

相關圖片

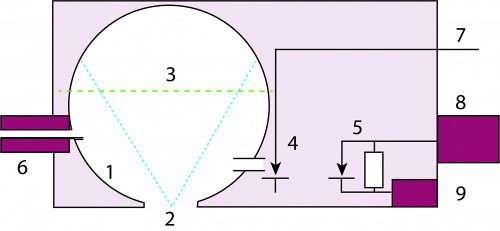

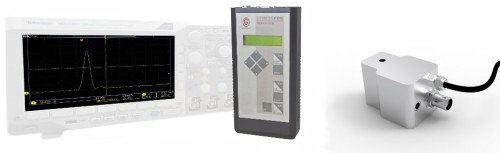

圖 2：係統示意圖，示波器，P-9710-2，ISD-1.6-SP-V02	圖 3：示意圖（1：積分球 2：測量孔徑 3：第一次反射的球麵 4：脈衝能量光電二極管 5：脈衝級數光電二極管 6：2 個 SMA 連接器 7：驗光器電纜 8：母 BNC 連接器示波器 9 ：偏置電壓）

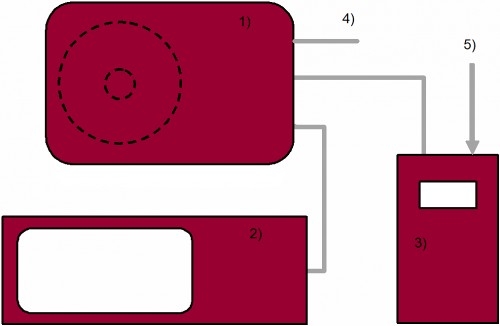

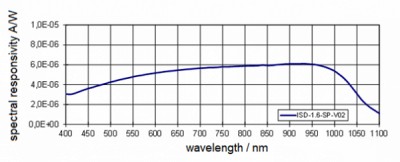

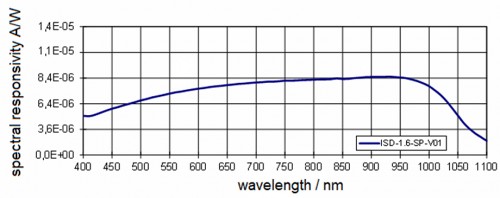

圖 4：測量布置示意圖（1：ISD-1.6-SP-Vxx 2：示波器 3：P-9710-4 4：偏置電壓 5：TTL 信號觸發輸入	圖5：典型光譜靈敏度

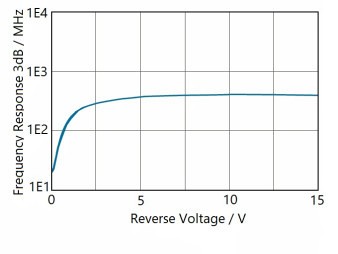

      三、ISD-1.6-SP-Vxx 脈衝激光功率測量探測器的技術規格

      四、可與 ISD-1.6-SP-Vxx 探測器配置的儀器

         • P-9710：用於(yu) 測量 CW、單脈衝(chong) 和調製輻射的高端驗光儀(yi) 。

         • P-21：多用途觸摸屏驗光儀(yi) ，用於(yu) 測量任何光度和輻射應用中的 CW、單脈衝(chong) 和調製輻射。

      五、更多與 ISD-1.6-SP-Vxx 探測器類似的產品

         • ISD-5P-SP：光功率計檢測器，用於(yu) 對脈衝(chong) 激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量。

         • ISD-10P-SP：用於(yu) 對脈衝(chong) 激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器。
