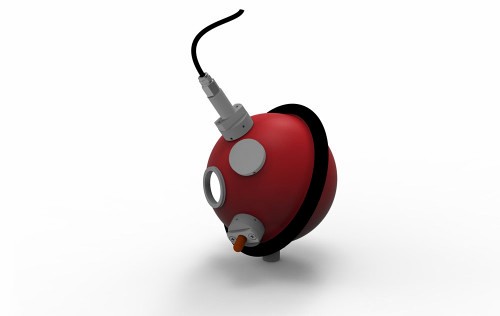

德國 Gigahertz-Optik ISD-10-Si 是一款用於(yu) 檢測激光功率（W）的積分球檢測器/探測頭。它具有 ISD-10-Si-1、ISD-10-Si-2 及 ISD-10-Si-4 三個(ge) 細分型號。
• 100 毫米球體(ti) 直徑；
• 15 毫米直徑端口；
• BaSO 4塗層；
• 400 nm - 1100 nm 響應度；
• 用於(yu) 驗光計和信號放大器。
直徑為(wei) 100 mm 的 ISD-10-Si 積分球探測器，配置用於(yu) 測量發散角高達 64°、峰值功率高達 100 W 的激光和激光二極管。
ISD-10 積分球探測器具有 100 毫米直徑積分球，具有 25.4 毫米直徑的大測量端口，使其適合與(yu) 較大直徑的激光束（如激光測距儀(yi) ）一起使用。球體(ti) 塗有硫酸鋇 (ODP97)。
如果需要，可以使用端口變徑器將測量端口減小到更小的直徑。
ISD-10-Si 積分球檢測器配備矽二極管，覆蓋400 nm至1100 nm的波長範圍。
安裝在 ISD-10-Si 探測器前麵的漫射窗使探測器能夠對幾乎整個(ge) 積分球表麵的反射輻射進行積分，從(cong) 而最大限度地減少由第一束反射引起的熱點。
ISD-10-Si 檢測器放置在靠近測量端口的位置，可在球體(ti) 內(nei) 獲得較大的接收角，而無需直接照射檢測器。這樣就無需使用擋板。
除了 ISD-10-Si 檢測器端口和測量端口外，ISD-10 還配備了兩(liang) 個(ge) 附加端口：
• SMA 連接器，用於(yu) 將光譜輻射計的光纖連接到球體(ti) 。
• 輔助端口，例如用於(yu) 替代校正。
| （1）規格參數 | |||
| 球體直徑： | 100 mm | 端口尺寸： | 15 mm |
| 塗層： | ODP97 | 光譜範圍： | 400 nm - 1100 nm 矽光電二極管 |
| 典型響應度： | 1.6 mA/W @ 633 nm； 1.9 mA/W @ 900 nm。 | 最大信號電流： | 1 mA |
| 電纜長度： | 2 m | 插頭類型： | -1,-2,-4 |
| 光譜範圍： | (400 - 1100) nm | 上升時間： | 0.5 µs |
| 溫度範圍： | (5 - 40)°C | ||
| 校準： | 在 400 至 1100 nm 範圍內以 10 nm 步長校準 A/W 光譜響應度。 | ||
| （2）測量範圍 | ||||
| 傳感器 | min (0.1 pA NEI) | max (200 µA) | max (1 mA) | 單位 |
| ISD-10-Si @ 633 nm | 6.25E-11 | 1.25E-01 | 6.25E-01 | W |
| ISD-10-Si @ 900 nm | 5.26E-11 | 1.05E-01 | 5.26E-01 | W |
| （可衰減） | ||||

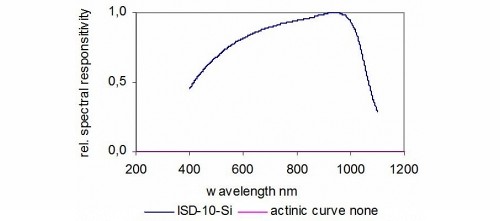

ISD-10-Si 典型光譜響應度
• P-9710：用於(yu) 測量 CW、單脈衝(chong) 和調製輻射的高端驗光儀(yi) 。
• X1：四通道 USB 驗光計和電流放大器，專(zhuan) 為(wei) 移動使用的光度檢測器和輻射檢測器而設計。
• P-2000：二通道驗光儀(yi) 。
• P-9801：8 通道高級電流放大器/驗光計。
• P-21：多用途觸摸屏驗光儀(yi) ，用於(yu) 測量任何光度和輻射應用中的 CW、單脈衝(chong) 和調製輻射。
• ISD-5P-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-15-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-5P-SP：光功率計檢測器，用於(yu) 對脈衝(chong) 激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量。
• ISD-10P-SP：用於(yu) 對脈衝(chong) 激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器。
• ISD-1.6-SP-Vxx：用於(yu) 對脈衝(chong) 激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器。
