德國 Gigahertz-Optik ISD-30 是一款用於(yu) 檢測激光功率（W）的積分球檢測器/探測頭。它具有 ISD-30-Si-1、ISD-30-Si-2、ISD-30-Si-4 及 ISD-30-IGA-1、ISD-30-IGA-2、ISD-30-IGA-4 和 ISD-30-SiIGA-1、ISD-30-SiIGA-2、ISD-30-SiIGA-4 九個(ge) 細分型號。
• 球體(ti) 直徑 300 毫米；
• 101.6 毫米端口直徑；
• BaSO 4塗層；
• 400 nm - 1100 nm 響應度；
• 用於(yu) 驗光計和信號放大器。
直徑為(wei) 300 mm 的 ISD-30 積分球探測器，配置用於(yu) 測量發散角高達 64°、峰值功率高達 100 W 的激光和激光二極管。
ISD-30 積分球探測器具有 300 毫米直徑的積分球，具有 100 毫米直徑的大測量端口，使其適合與(yu) 較大直徑的激光束（如激光測距儀(yi) ）一起使用。球體(ti) 塗有硫酸鋇 (ODP97)。
如果需要，可以使用端口變徑器將測量端口減小到更小的直徑。
ISD-30 積分球檢測器配備有Si二極管或InGaAs二極管。 Si 二極管的波長範圍為(wei) 400 nm 至 1100 nm，InGaAs 的波長範圍為(wei) 800 nm 至 1800 nm。如果需要總響應度範圍，ISD-30 也可與(yu) 兩(liang) 個(ge) 探測器一起使用。
安裝在 ISD-30 探測器前麵的漫射窗使探測器能夠對幾乎整個(ge) 積分球表麵的反射輻射進行積分，從(cong) 而最大限度地減少由第一束反射引起的熱點。
ISD-30 檢測器放置在靠近測量端口的位置，可在球體(ti) 內(nei) 獲得較大的接收角，而無需直接照射檢測器。這樣就無需使用擋板。
除了檢測器端口和測量端口外，ISD-30 還配備了兩(liang) 個(ge) 附加端口：
• SMA 連接器，用於(yu) 將光譜輻射計的光纖連接到球體(ti) 。
• 輔助端口，例如用於(yu) 替代校正。
| 相關圖表 | |

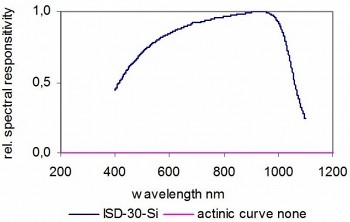

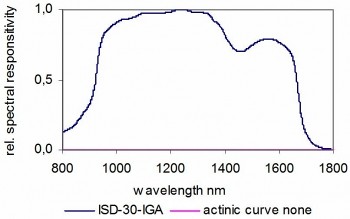

| ISD-30-Si 典型光譜響應度 | ISD-30-IGA 典型光譜響應度 |
 |  |
| （1）規格參數 | |||
| 球體直徑： | 300 mm | 端口尺寸： | 100 mm |
| 塗層： | ODP97 | 最大信號電流： | 1 mA |
| 光譜響應度： | 400nm - 1100 nm Si 光電二極管； 800nm - 1800 nm InGaAs 光電二極管。 | 典型響應度： | 0.2 mA/W @ 633 nm； 0.25 mA/W @ 900 nm； 25 µA/W @ 1300 nm； 18 µA/W @ 1550 nm。 |
| 電纜長度： | 2 m | 上升時間： | 0.5 µs |
| 光譜範圍： | ( 400 - 1100) nm或 ( 800 - 1800) nm | 溫度範圍： | (5 - 40)°C |
| 插頭類型： | -1, -2, -4 | ||
| （2）測量範圍 | ||||
| 傳感器 | min (0.1 pA NEI) | max (200 µA) | max (1 mA) | 單位 |
| ISD-30 @ 633 nm | 5.00E-10 | 1.0 | 5.0 | W |
| ISD-30 @ 900 nm | 4.00E-10 | 0.8 | 4.0 | W |
| ISD-30 @ 1300 nm | 4.00E-09 | 8.0 | 40 | W |
| ISD-30 @ 1550 nm | 5.56E-09 | 11 | 55 | W |
| （3）選項 | |||
| ISD-AUX： | 可選 UMPF-0.5 輔助端口和 UMPP-0.5 端口插頭。 | ||
| ISD-SMA： | 可選 UMPF-0.5_UMPA-0.5/11_UFC-11-SMA 檢測器端口，帶 SMA 連接器。 | ||
• P-9710：用於(yu) 測量 CW、單脈衝(chong) 和調製輻射的高端驗光儀(yi) 。
• P-2000：二通道驗光儀(yi) 。
• P-9801：8 通道高級電流放大器/驗光計。
• P-21：多用途觸摸屏驗光儀(yi) ，用於(yu) 測量任何光度和輻射應用中的 CW、單脈衝(chong) 和調製輻射。
• ISD-15：UM 係列模塊化結構積分球的預配置空心球。特點：2π 源的探測器應用， 1.5 英寸/38.1 毫米直徑測量端口。 6 英寸/150 毫米直徑球體(ti) 。 97%硫酸鋇塗層。
• ISD-21：UM 係列模塊化結構積分球的預配置空心球。特點：2π 源的探測器應用， 2.5 英寸/63.5 毫米直徑測量端口。 8.5 英寸/215 毫米直徑球體(ti) 。 97%硫酸鋇塗層。
