德國 Gigahertz-Optik P-21是一款多用途觸摸屏驗光儀(yi) ，用於(yu) 測量任何光度和輻射應用中的 CW、單脈衝(chong) 和調製輻射。P-21 （P-2110/P-2120）作為(wei) 一款最高品質的便攜式驗光儀(yi) ，配有彩色觸摸屏、模擬輸出和觸發器。非常大的動態範圍。最小測量信號的最低輸入偏移。多種測量功能。
• 結構緊湊，適合現場服務，功能豐(feng) 富，適合實驗室使用；
• 多功能彩色觸摸屏和 3 按鈕直觀菜單操作；
• 校準數據連接器可實現簡單且無限製的檢測器更換；
• 直流、交流、單脈衝(chong) 和調製輻射的測量；
• 積分時間可調，範圍為(wei) 100 µs 至 6 s；
• 超過十六種不同的測量模式和功能；
• 提供 S-P21 軟件和 S-SDK-P21 軟件開發套件。

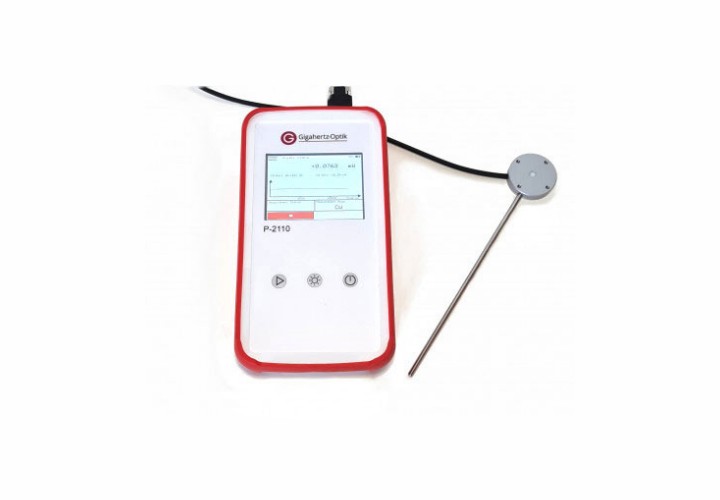

P-21 便攜式驗光儀(yi)
P-21 驗光儀(yi) 是 Gigahertz-Optik 設計的一款高品質多功能設備，適合移動使用。其信號放大器為(wei) 探測器的信號電流提供了高達 2 mA 的寬動態範圍。噪聲等效電流信號低至 0.1 pA。該器件有八個(ge) 增益範圍，可以手動或自動選擇進行調整以匹配信號電平。它配有大型彩色觸摸屏和三個(ge) 手動按鈕，用途廣泛。直觀的菜單以及模擬輸出和觸發器使該設備成為(wei) 多合一解決(jue) 方案。
P-21 驗光儀(yi) 的特點之一是多種測量模式：
• CW：用於(yu) 測量 100 μs 至 6 s 選定積分時間的連續 DC 或 AC 信號。顯示適用於(yu) 所連接檢測器的讀數、測量單位和所選波長。根據選擇手動或自動量程操作。
• CW 劑量：以一秒的記錄速率對測量值進行求和，並將該值顯示為(wei) 積分能量。劑量功能可以手動運行/停止或在預設的劑量測量時間（基於(yu) 從(cong) 1秒或最大劑量水平開始計時）自動運行/停止，並具有狀態顯示。
• 具有模擬輸出和觸發功能的脈衝(chong) 能量：在選定的時間跨度內(nei) 測量單個(ge) 或脈衝(chong) 鏈的能量。
• 脈衝(chong) 偏移：從(cong) I-Effective 和脈衝(chong) 能量讀數中減去預設值，例如環境光水平。用戶選擇“靜態偏移”來減去一個(ge) 常數值。 “連續偏移”在脈衝(chong) 測量開始之前減去實際測量值。
• 峰值/峰值或峰值最小值或最大值：這些模式允許使用選定的積分間隔（例如閃爍）分析信號穩定性。最小值、最大值或 pp 值與(yu) CW 平均值一起顯示。隻能測量長於(yu) 增益相關(guan) 轉換速率的信號。
• I-有效發光強度：根據 Schmidt-Claussen 或 Blondel-Rey 方法評估閃光源（單次閃光）的有效發光強度。
• CW 偏移：從(cong) CW 讀數中減去恒定偏移值，例如環境光水平
• CW 最小值或最大值：測量期間獲得的最小或最大讀數與(yu) 當前讀數一起顯示
• CW 電平檢查：將測量的 CW 值與(yu) 存儲(chu) 的預設上下限值進行比較
• 模擬輸出：直接模擬放大器輸出。
• 比率（相對 (%)、對數 (db)、因子）：測量參考值與(yu) 實際測量值之間的比率，並顯示為(wei) 相對比率 (%)、對數比率/衰減（db 或 dBm）或比率因子
• 參考：用於(yu) 比率測量模式。可以將值設置為(wei) 1，並選擇單位（W、A 等）、CW 測量值或手動輸入值。參考值 1.000 mW 可用於(yu) 測量 dBm 衰減。
• 保持：凍結當前顯示的讀數
• 數據記錄器：可存儲(chu) 超過 12.000 個(ge) 數據點，采樣率為(wei) 0.1 s 至 9999.9 s。
• 手動輸入校準數據：用於(yu) 單獨校準修正係數輸入
• 默認初始化：將所有參數重置為(wei) 出廠默認狀態

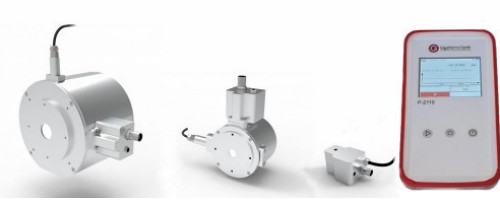

P-21 驗光儀(yi) 與(yu) ISD-xxP-SP 係列組合
• 適用於(yu) 現場服務的緊湊型精密儀(yi) 器和適合實驗室使用的功能豐(feng) 富的儀(yi) 器。
• 多功能彩色觸摸屏和直觀的三鍵菜單操作（純按鈕、混合使用以及純觸摸使用允許所有功能）。
• 檢測器籃中的校準數據端口可輕鬆更換檢測器。
• 直流、交流、單脈衝(chong) 和調製輻射的測量。
• 100 µs 快速采樣率。
• 積分時間可調，範圍為(wei) 100 µs 至 6 s。
• 檢測器信號的寬動態範圍為(wei) 0.1 pA 至 2 mA。
• USB接口用於(yu) 遠程控製操作（另外還提供RS232和RS485）。
• 通過 DSUB 以及模擬輸出觸發輸入/輸出。
• 提供 S-P21 軟件和 S-SDK-P21 軟件開發套件。
• 適配器電纜可用於(yu) 將 P-21（-5 連接器）與(yu) P-9710 探測器（-2 連接器）一起使用。
作為(wei) 驗光計使用時，P-21 可以與(yu) 所有提供的用於(yu) 光度和輻射測量的探測器頭結合使用。插入的探測器頭決(jue) 定光度或輻射測量尺寸以及測量的光譜範圍。 Gigahertz-Optik 提供適用於(yu) 各種測量任務的各種探測器頭。驗光儀(yi) 的信號輸入放大器提供非常寬的動態範圍，以便將設備調整為(wei) 具有各種靈敏度和光輻射強度的探測器。探測器頭的校準數據保存在探測器頭的校準數據插件中。

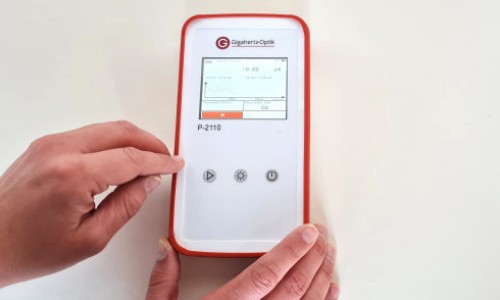

P-21 驗光儀(yi) 帶定時記錄器的顯示
將帶有校準數據插頭（-5 連接器，可用於(yu) DSUB 的適配器）的探測器頭連接到 P-21 驗光儀(yi) 上後，會(hui) 自動應用其校準數據以及設備設置。這確保基本上排除了因更換測量頭而可能導致的不當操作。
P-2110 是一款多用途設備，具有針對多種測量而優(you) 化的快速響應時間。 P-2120 版本基於(yu) 所有放大器係列的固定 20 ms 響應時間，以便拉伸脈衝(chong) 以獲得更高的脈衝(chong) 光源采樣率。
P-21 驗光儀(yi) 可以通過 USB 接口連接到 PC。該設備可以通過 S-P21 用戶軟件完全控製。通過可選的 S-SDK-P21，可以對自己的軟件進行編程或將設備集成到自己的軟件中。包含的編程示例有助於(yu) 入門。
P-21 驗光儀(yi) 的顯示範圍視圖
| （1）基礎規格 | |||
| 簡短的介紹： | 用於單獨配置的高端驗光計，如光度計、輻射計、紫外線輻射計、激光功率計等，並配有檢測頭。 | ||
| 主要特點： | 直觀的彩色觸摸屏和符合人體工程學的設備外殼，適合移動使用或遠程控製。可充電電池、USB 接口、觸發器、模擬輸出、用戶軟件和軟件開發套件。 | ||
| 測量範圍： | 寬動態電流測量範圍：0.1 pA（噪聲等效信號）至 2 mA。八個增益範圍，可手動或自動選擇。測量範圍以絕對單位表示，由探測器頭響應度和校準給出。 | ||
| 典型應用： | 可移動使用或通過 USB 接口集成到自動流程中的測量設備。許多不同的探測器頭可用於不同的應用。 | ||
| 校準： | 八個增益範圍中每個增益範圍的電流響應度的校準和比較。 | ||
| （2）規格參數 | |||
| 展示： | 帶 LED 背光的大型彩色觸摸屏，可打開和關閉。 | 探測器接口： | ITT（-5 和 -4），提供 9 針 DSUB 適配器 |
| 模擬輸出： | 輸出電壓與信號放大器的輸入電流和範圍相對應。連接插頭：DSUB | ||
| 測量數量： | 安培（絕對校準），光測量單位取決於所使用的探測器頭。比率以百分比、對數和因子的形式表示. | ||
| 信號放大器： | 跨阻放大器與電壓放大器串聯。共有八個增益級別，可手動和自動選擇測量範圍。 | ||
| 連續波積分時間： | 100 μs – 5.9999 s | 脈衝積分時間： | 10 ms – 199.99 s |
| 偏移校正： | 超出校正範圍 | 參數調整： | 遠程或使用觸摸屏。設置永久保存（EEPROM）。 |
| 校準： | 保存在檢測器終端（EEPROM）中。支持光譜響應度值的校準值表。兩個波長點之間的插值也是可能的。也可以通過鍵盤手動輸入校準值。 | ||
| 鍵盤： | 3 個按鈕 + 彩色觸摸屏 | ||
| 測量範圍---8（2.000 mA 至 0.1 pA）手動或自動量程 | ||||||
| P-2110： | ||||||
| 範圍編號 | 範圍（影音） | 範圍最大限度。 | 轉換率（10% - 90%，正常測量模式） | 轉換率（10% - 90%，模擬輸出快速模式） | 增益誤差/線性誤差（@20°C，正常模式） | 增益 (A/V)模擬輸出 |
| 0 | 1x10-3 | ±2.000mA | 2 ms | 3 µs | <0.1% | 1x10-3 |
| 1 | 1x10-4 | ±200.0 µA | 2 ms | 3 µs | <0.1% | 1x10-4 |
| 2 | 1x10-5 | ±20.00 µA | 3 ms | 4 µs | <0.1% | 1x10-5 |
| 3 | 1x10-6 | ±2.000 µA | 3 ms | 4 µs | <0.1% | 1x10-6 |
| 4 | 1x10-7 | ±200.0 nA | 4 ms | 4 ms | <0.1% | 1x10-7 |
| 5 | 1x10-8 | ±20.00 nA | 4 ms | 4 ms | <0.1% | 1x10-8 |
| 6 | 1x10-9 | ±2.000 nA | 10 ms | 10 ms | <0.12% | 1x10-9 |
| 7 | 1x10-10 | ±200.0 pA | 10 ms | 10 ms | <0.52% (for currents larger 10 pA)* | 1x10-10 |
| P-2120： | ||||||
| 範圍編號 | 範圍（影音） | 範圍最大限度。 | 轉換率（10% - 90%，正常測量模式） | 轉換率（10% - 90%，模擬輸出快速模式） | 增益誤差/線性誤差（@20°C，正常模式） | 增益 (A/V)模擬輸出 |
| 0 | 1x10-3 | ±2.000mA | 20 ms | 3 µs | <0.1% | 1x10-3 |
| 1 | 1x10-4 | ±200.0 µA | 20 ms | 3 µs | <0.1% | 1x10-4 |
| 2 | 1x10-5 | ±20.00 µA | 20 ms | 4 µs | <0.1% | 1x10-5 |
| 3 | 1x10-6 | ±2.000 µA | 20 ms | 4 µs | <0.1% | 1x10-6 |
| 4 | 1x10-7 | ±200.0 nA | 20 ms | 4 ms | <0.1% | 1x10-7 |
| 5 | 1x10-8 | ±20.00 nA | 20 ms | 4 ms | <0.1% | 1x10-8 |
| 6 | 1x10-9 | ±2.000 nA | 20 ms | 10 ms | <0.12% | 1x10-9 |
| 7 | 1x10-10 | ±200.0 pA | 20 ms | 10 ms | <0.52% (for currents larger 10 pA)* | 1x10-10 |
| * 如果相對。濕度 >60% ±1 pA | ||||||
| （3）其它規格 | |||
| 界麵： | USB-C、RS232、RS485 | 尺寸： | 200 mm x 105 mm x 34 mm / 400 g |
| 連接器： | USB-C（充電、接口）； | 溫度範圍： | 工作：(10 至 30) °C； |
| DSUB（觸發輸入/輸出、RS232、RS485、模擬輸出）； | 存儲：(-10 至 50) °C。 | ||
| ITT（探測器）。 | 電源： | USB-C 5V 直流，可充電鋰離子電池。 | |
| 濕度： | <80%，非冷凝 | ||
| 信息： | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||

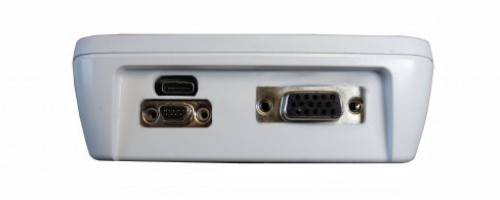

P-21 提供觸發輸入、模擬輸出、USB 等。
• VL-3701：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3702：用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）的探測器頭。 B 級，f1 ≤ 6 %。
• RW-3701：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3702：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3703：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3704：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3705：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3708：用於(yu) 測量輻照度（W/m²）的探測器頭。
• UV-3701：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 315-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3702：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 280-315nm (UV-B)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3725：用於(yu) 測量空氣消毒應用中 UV-C 254 nm 輻照度的探測器。
• UV-3727：殺菌燈紫外線檢測器。
• UV-3726：用於(yu) UV-C LED 和低壓汞殺菌燈的紫外線檢測器。
• ISD-1.6-SP-Vxx：用於(yu) 對脈衝(chong) 激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器。
• ISD-1.6-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-5-VL：用於(yu) 2π 點光源光通量 (lm) 的積分球檢測器。
• ISD-5-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• S-P21：P-21 變型的應用軟件。
• S-SDK-P21：P-21 變體(ti) 的軟件開發套件。
• P-9710：用於(yu) 測量 CW、單脈衝(chong) 和調製輻射的高端驗光儀(yi) 。
• PT-9610：用於(yu) 激光功率及其噪聲分量的寬帶輻射計。
