LORD WSDA-BASE-101-LXRS 無線模擬輸出基站/USB 操作網關

詳情說明

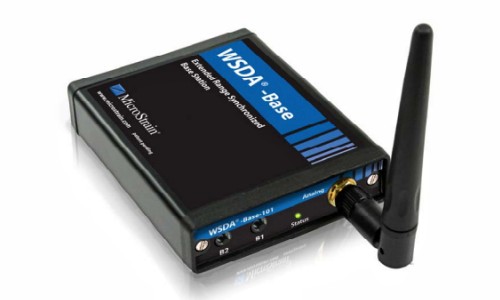

一、WSDA-BASE-101-LXRS 無線 USB 操作網關介紹

美國 Parker Lord MicroStrain 的 WSDA-BASE-101-LXRS 是一款 USB 操作網關(guan) /無線模擬輸出基站，具有八個(ge) 模擬輸出，可中繼從(cong) 其本地網絡內(nei) 的任何傳(chuan) 感器收集的數據。

LORD Sensing無線傳(chuan) 感器網絡可通過可擴展的傳(chuan) 感器網絡實現同步，高速傳(chuan) 感和數據聚合。我們(men) 的無線傳(chuan) 感係統是測試和測量，遠程監控，係統性能分析和嵌入式應用的理想選擇。

網關(guan) 通過分布式無線傳(chuan) 感器節點的網絡協調和維持無線傳(chuan) 輸。兼容節點和網關(guan) 之間的LORD Sensing LXRS和LXRS +無線通信協議可實現高達16 ksps的高速，同步采樣和無損數據吞吐量。

用戶可以使用SensorConnect軟件輕鬆地對節點進行連續，周期性突發或事件觸發采樣的編程。可選的基於(yu) Web的SensorCloud接口可優(you) 化來自遠程網絡的傳(chuan) 感器數據的數據聚合，分析，演示和警報。

• 網關(guan) 從(cong) 可擴展的無線傳(chuan) 感器網絡收集同步數據。

• 使用USB主機接口快速部署。

• 支持多個(ge) 節點的數據采集設備（DAQ）最多八個(ge) 通道的模擬輸出。

• 可以用作獨立設備或與(yu) 主機同時使用。

• WSDA-BASE-101-LXRS 兼容所有LORD MicroStrain®傳(chuan) 感器節點。

• 無損數據吞吐量和節點到節點采樣；

• 在LXRS使能模式下，同步為(wei) ±32μS；

• WSDA-BASE-101-LXRS 無線範圍可達2公裏（典型值800米）。

• 通過數據收集輕鬆實現開箱即用的安裝可擴展的網絡；

• 基於(yu) Web的SensorCloud™進行數據可視化；

• 門戶網站提供快速數據導航和分析；

• 簡單的自定義(yi) 集成，全麵的SDK同步。

• 從(cong) 單個(ge) 網關(guan) 管理數千個(ge) 傳(chuan) 感器；

• 開箱即用的無線傳(chuan) 感解決(jue) 方案減少了開發和部署的時間。

• 結構狀態監測；

• 設備性能監控，驗證，評估和診斷；

• 係統控製；

• 環境監測。

（1）基礎規格
連接性：	• USB 2.0 虛擬串行通信 @ 921,600 bps。

（2）模擬輸出
模擬輸出：	• 八個通道，0 至 3 V dc，1 個模擬更新指示器通道和每秒 1 個輸入/輸出脈衝通道，支持流式傳輸和低占空比數據收集。
模擬獨立操作：	• WSDA-BASE-101-LXRS 前麵板按鈕可訪問大多數軟件功能，包括觸發、睡眠、信標等。
模擬低通濾波器：	• -3 dB 截止 @ 375 Hz。	零到滿量程誤差：	• ±3mV（最大值）
零刻度誤差：	• + 5 mV（典型），+ 20 mV（最大值）	滿量程誤差：	• - 4.5 mV（典型值），- 30 mV（最大值）

（3）采樣
支持的節點采樣模式：	• 同步、低占空比、連續、周期性突發、事件觸發和數據記錄（僅在低占空比模式下支持模擬輸出）
同步信標間隔：	• 1 Hz 信標提供 ± 32 µsec 節點間同步	同步信標穩定性：	• ±3ppm
網絡容量：	• 每個 RF 通道（和每個網關）最多 2000 個節點，具體取決於活動通道的數量和采樣設置。

（4）操作參數
射頻 (RF)收發器載體：	• 2.405 至 2.470 GHz 直接序列擴頻超過 14 個通道，全球免許可，輻射功率可編程範圍為 0 dBm (1 mW) 至 16 dBm (39 mW)；（低功率選項可在美國境外使用 - 限製為 10 dBm (10 mW)。
射頻通訊協議：	• IEEE 802.15.4	雙向射頻鏈路範圍：	• 70 m 至 2 km 視線，帶射頻功率設置。
能量源：	• 螺絲端子連接器：3.6 至 13.0 V dc，USB 端口：5 V dc 標準。
能量消耗：	• 空閑：45.7毫安；八個活動節點通道以 256 Hz 低占空比運行：65.6 mA。
WSDA-BASE-101-LXRS 工作溫度：	• -40 °C 至 + 85 °C（電子）；
	• -30 °C 至 +70 °C（外殼/天線）。

（6）其它參數
連接器：	• Micro-USB，螺釘接線端子；	通訊電纜：	• USB標準到USB micro-B（入門套件中包含3英尺電纜）。
前麵板界麵：	• 用於控製節點操作和采樣的按鈕。	兼容的傳感器節點：	• 所有LXRS®傳感器節點，所有傳統的2.4 GHz節點。
固件：	• 固件可通過軟件界麵升級。
軟件：	• SensorCloud™，SensorConnect™，Node Commander®，WSDA®數據下載器，Live Connect™，Windows XP / Vista / 7兼容
