德國 Gigahertz-Optik P-9710 是一款用於(yu) 測量 CW、單脈衝(chong) 和調製輻射的高端驗光儀(yi) 。
• 適用於(yu) 所有探測器頭的驗光計，帶校準數據插頭；
• 測量模式：CW、脈衝(chong) 能量、劑量、峰峰值、有效發光強度（Blondel-Rey）、數據記錄儀(yi) 等；
• 通過脈衝(chong) 展寬進行精確的脈衝(chong) 測量；
• 極低的噪聲水平和低電流水平檢測；
• 電池和主電源，RS232。
P-9710-1 驗光儀(yi) 是 Gigahertz-Optik 設計的一款高品質移動設備。其信號放大器為(wei) 探測器的信號電流提供了高達 2 mA 的寬動態範圍。噪聲等效電流信號低至 0.1 pA。該器件有八個(ge) 增益範圍，可以手動或自動選擇進行調整以匹配信號電平。
P-9710-1 驗光計的特性之一是輸入放大器的積分時間短，僅(jin) 在 100 µs 左右。這樣可以通過多次測量並取平均值來減少信號噪聲。 100 µs 積分時間還可以執行許多其他測量功能：
• CW 測量模式下的可調積分時間；
• 具有噪聲比例（峰峰值）的 CW 測量；
• 峰值測量；
• 短光脈衝(chong) 的脈衝(chong) 能量測量；
• 劑量測量；
• 快速數據記錄器可記錄多達 12000 個(ge) 測量值。
作為(wei) 驗光計使用時，P-9710-1 可以與(yu) 所有提供的用於(yu) 光度和輻射測量的探測器頭結合使用。插入的探測器頭決(jue) 定光度或輻射測量尺寸以及測量的光譜範圍。 Gigahertz-Optik 提供適用於(yu) 各種測量任務的各種探測器頭。驗光儀(yi) 的信號輸入放大器提供非常寬的動態範圍，以便將設備調整為(wei) 具有各種靈敏度和光輻射強度的探測器。探測器頭的校準數據保存在探測器頭的校準數據插件中。
將帶有校準數據插頭的探測器頭連接到 P-9710-1 驗光儀(yi) 上後，會(hui) 自動應用其校準數據以及設備設置。這確保基本上排除了因更換測量頭而可能導致的不當操作。
P-9710-1 驗光儀(yi) 可通過其 RS232 接口連接到 PC。
P-9710-1 驗光儀(yi) 具有十八種不同的測量模式，可以使用用戶友好的菜單輕鬆選擇，從(cong) 而實現其多功能應用。
與(yu) P-9710-1 不同，P-9710-2 驗光儀(yi) 在所有八個(ge) 增益範圍內(nei) 均具有 20 ms 標準時間常數。因此，短於(yu) 1 ns 的光脈衝(chong) 被拉伸至 20 ms。然後可以使用驗光計的 100 µs 采樣率精確測量拉伸脈衝(chong) 的脈衝(chong) 能量。
與(yu) 驗光計 P-9710-2 類似，P-9710-4 在所有八個(ge) 增益級別中也具有 20ms 標準時間常數。除了通過鍵盤手動啟動外，還可以通過觸發輸入遠程啟動劑量測量。
| （1）常規規格 | |||
| 測量數量： | 安培（絕對校準），光測量單位取決於所使用的探測器頭。比率以百分比、對數和因子的形式表示。 | ||
| P-9710-1： | 適合移動使用的高品質驗光計。跨阻放大器，具有 8 個增益級別的可變上升時間。主要用於CW測量。 | ||
| P-9710-2： | 相當於驗光計 P-9710-1，但所有八個增益級別的時間常數均為 20ms。主要用於測量單脈衝的脈衝能量。 | ||
| P-9710-4： | 相當於驗光計 P-9710-2，具有額外的觸發輸入，用於同步觸發脈衝能量測量。 | ||
| （2）規格參數 | |||
| 顯示器： | 字母數字液晶顯示屏，2行，每行16個字符，字符高度5毫米，LED背光可打開和關閉。 | ||
| 探測器接口： | 9針DSUB | 偏移校正： | 超出校正範圍 |
| 模擬輸出： | 輸出電壓對應於信號放大器的輸入電流。連接插頭：TRIAD01 5針（泰科） | ||
| 信號放大器： | 跨阻放大器與電壓放大器串聯。共有八個增益級別，可手動和自動選擇測量範圍。 | ||
| 連續波積分時間： | 100 μs – 5.9999 s | 脈衝積分時間： | 10 ms – 199.99 s |
| 參數調整： | 通過 RS232 或使用正麵的控製麵板。設置永久保存（EEPROM）。可以保存十種不同的設置 | ||
| 校準： | 保存在檢測器終端（EEPROM）中。支持最多包含 250 個值的光譜響應度校準值表。兩個波長點之間的插值也是可能的。也可以通過鍵盤手動輸入校準值。 | ||
| 數據記錄儀： | 最大12288條，永久保存在閃存中 | 鍵盤： | 10 個按鈕，菜單引導 |
| 測量範圍 | ||||||
| 8（2.000 mA 至 0.1 pA）手動或自動量程 | ||||||
| 範圍編號 | 範圍（A/V） | 最大範圍 | 轉換率(10 - 90%) variant -1 | 轉換率(10 - 90%)variant -2 / -4 | 增益誤差/線性誤差（@20°C） | 增益 (A/V)模擬輸出 |
| 0 | 1x10-3 | ±2.000mA | 2 ms | 20 ms | <0.1 % | 1x10-3 |
| 1 | 1x10-4 | ±200.0 µA | 2 ms | 20 ms | <0.1 % | 1x10-3 |
| 2 | 1x10-5 | ±20.00 µA | 3 ms | 20 ms | <0.1 % | 1x10-5 |
| 3 | 1x10-6 | ±2.000 µA | 3 ms | 20 ms | <0.1 % | 1x10-5 |
| 4 | 1x10-7 | ±200.0 nA | 4 ms | 20 ms | <0.1 % | 1x10-7 |
| 5 | 1x10-8 | ±20.00 nA | 4 ms | 20 ms | <0.1 % | 1x10-7 |
| 6 | 1x10-9 | ±2.000 nA | 10 ms | 20 ms | <0.12 % | 1x10-9 |
| 7 | 1x10-10 | ±200.0 pA | 10 ms | 20 ms | <0.52 % (for currents larger 10 pA) | 1x10-9 |
| （3）其它規格 | |||
| 電源： | 可充電電池，電池容量：3.7 V，1400 mAh； | ||
| 可充電電池，電池容量：6 V，500 Ah（2017年之前的版本）； | |||
| 工作時間：顯示屏背光打開時 5 小時，顯示屏背光關閉時 12 小時； | |||
| 用於插入式電源裝置的 5.5 毫米/2.5 毫米/9.5 毫米插座。 | |||
| 接口： | RS232（9600 波特率、8 個數據位、1 個停止位、無奇偶校驗） | ||
| 插頭：TRIAD01 (Tyco) | |||
| 溫度範圍： | 工作：(5 至 40) °C 存儲(chu) ：(-10 至 50) °C | 濕度： | <80%，非冷凝 |
| 尺寸： | 195 mm x 100 mm x 40 mm/500克 | ||
| 信息： | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||
| 產品圖 | |
 |  |

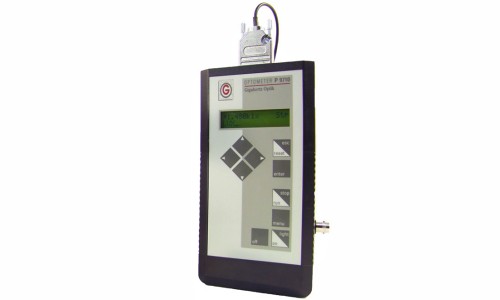

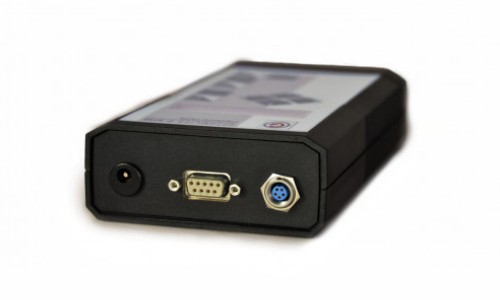

| P-9710-4 提供觸發輸入，用於遠程控製觸發測量 | 驗光儀 P-9710 提供電源連接、帶有校準數據插頭的檢測頭和 RS232 接口（從左到右）。 |
• VL-3701：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3702：用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）的探測器頭。 B 級，f1 ≤ 6 %。
• VL-3704：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3705：用於(yu) 測量暗視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• PD-9310A：高靈敏度探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 3 %，2.8nA/lx，20mm 擴散器，用於(yu) 驗光計和放大器，校準證書(shu) 。
• PD-9310B：高靈敏度探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 6 %，2.8nA/lx，20mm 擴散器，用於(yu) 驗光計和放大器、校準。
• PD-9310B-N：非常高靈敏度的探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 3 %，28nA/lx，無擴散器，用於(yu) 驗光計和放大器、校準。
• LDM-9810：用於(yu) 測量明視點亮度（以 cd/m² 為(wei) 單位）的探測器頭。特點：可選 20'、1° 和 6° 視角、取景器、可對焦消色差鏡頭，用於(yu) 驗光計和放大器、校準證書(shu) 。
• LDM-9901：用於(yu) 測量明視點亮度（以 cd/m² 為(wei) 單位）的探測器頭。
• PD-9310 with SRT-M37-L：高靈敏度探測器頭可測量明視亮度（以 cd/m² 為(wei) 單位）。特點：前透鏡適用於(yu) 1°、2°、5° 或 10° 視角，適用於(yu) 驗光計和放大器、校準證書(shu) 。
• ISD-5-VL：用於(yu) 2π 點光源光通量 (lm) 的積分球檢測器。
• ISD-10-VL：用於(yu) 2π 點光源光通量 (lm) 的積分球檢測器。
• ISD-15P-VL：用於(yu) 2π 光源光通量 (lm) 的積分球檢測器。
• MD-37-SU100-VL：帶 M30x1 安裝座的光度檢測頭。
• MD-37-SU100-VLS：帶 M30x1 安裝座的暗視探測器頭。
• PD-9304：用於(yu) 激光功率、照度和 400-1100 nm iiradiance 的通用檢測頭。特點： 1 cm² 矽光電二極管、可更換濾光片和餘(yu) 弦擴散器，可與(yu) 驗光計和信號放大器一起使用。
• RW-3701：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3702：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3703：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3704：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3705：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3708：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RCH-102：用於(yu) UVA 和藍光固化過程中高強度照射的檢測頭，采用剛性纖維。
• ISD-5-VISNIR：積分球檢測器，用於(yu) 檢測 2π 源的輻射功率（W）。
• ISD-0.8-SiLP：激光功率（W）上升時間短的積分球檢測器。
• ISD-1.6-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-3P-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-5-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-5P-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-10-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-15-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-30：用於(yu) 檢測激光功率（W）的積分球檢測器。
• PD-11 Series：帶 DP-11 安裝座的探測器頭。
• MD-37 series：帶 M30x1 安裝座的探測器頭。特點：模塊化探測器，適用於(yu) MD-37、SRT 和其他配件，Si、SiLP、InGaAs、SiC、GaP 光電二極管，適用於(yu) 驗光計和信號放大器。
• PS-3701：植物生長檢測頭。
• PS-3702：植物生長檢測頭。
• PS-3703：植物生長檢測頭。
• S-P9710：適用於(yu) P9710 變體(ti) 的應用軟件。
• VL-1101 + UMPA-0.5-11-RD Detector head：用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）的模塊探測器頭。特點： UMPA 適配器，可與(yu) 積分球一起使用，可與(yu) 驗光計和放大器一起使用，校準證書(shu) 。
• VL-3701 with SRT-M37-L：探測器頭用於(yu) 測量明視照度（lx）和亮度（cd/m²）。
• VL-1101：帶 VL-11 安裝座的光度檢測器頭。特點：模塊化檢測器，可與(yu) 積分球、前透鏡等配合使用。可與(yu) 驗光計和信號放大器配合使用。
• TD-11VL01：帶 DP-11 安裝座的光度、溫度穩定檢測器。
• UV-3701：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 315-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3702：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 280-315nm (UV-B)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3703：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 200/250-280nm (UV-C)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3710：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 320-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3711：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 280-320nm (UV-B)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3716：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 305-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3717：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 315-400 nm (UV-A)，輻射 > 400 nm 的低串擾，餘(yu) 弦視場，用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3719：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 250-400nm（UV），餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3720：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 240-320nm（UV），餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3718：用於(yu) 測量 UV-C 254nm 輻射高輻照度（W/m²）的探測器頭。
• LP-9901：用於(yu) 測量激光輻射功率（W）和激光輻照度（W/m²）的探測器頭。
• UV-3706：用於(yu) 測量膽紅素光療中輻照度 W/m² 的探測器頭。特點：膽紅素光化響應度，餘(yu) 弦視場，與(yu) 驗光計一起使用，校準證書(shu) 。
• UV-3711-308：用於(yu) 測量 308nm 準分子激光器輻照度（W/m²）的探測器頭。特點：308nm處光譜響應度平坦。餘(yu) 弦視場，與(yu) P-9710 驗光計結合進行劑量測量，校準證書(shu) 。
• LDM-9811：擴展光源的藍光和視網膜熱危害探測器。特點：1.7mrad、11mrad 和 100mrad 視場。取景器，可聚焦，與(yu) 驗光儀(yi) 一起使用，校準證書(shu) 。
• UV-3709：用於(yu) 藍光危害測量的探測器。特點：單細胞檢測器，BLH 光化輻照度，與(yu) 驗光計配合使用，校準證書(shu)
• UV-3725：用於(yu) 測量空氣消毒應用中 UV-C 254 nm 輻照度的探測器。
• RW-37 with SRT-M37-L：用於(yu) 測量輻照度（W/m²）和輻射度（W/(m²sr)）的探測器頭。
• ISS-5P：光譜輻射積分球源。
• ISS-5P-SR-FS：積分球源用作熒光光譜中光譜輻射度的傳(chuan) 遞標準。
• S-SDK-P9710：P9710 變體(ti) 的軟件開發套件。
• X1：四通道 USB 驗光計和電流放大器，專(zhuan) 為(wei) 移動使用的光度檢測器和輻射檢測器而設計。
• P-2000：二通道驗光儀(yi) 。
• P-9801：8 通道高級電流放大器/驗光計。
• P-21：多用途觸摸屏驗光儀(yi) ，用於(yu) 測量任何光度和輻射應用中的 CW、單脈衝(chong) 和調製輻射。
