德國 Gigahertz-Optik P-9801 是一款8 通道高級電流放大器/驗光計，它具有 P-9801-V01、P-9801-V02 及 P-9801-V03 三個(ge) 版本。
• 8 通道實驗室驗光儀(yi) ，每個(ge) 通道均配有信號放大器；
• 采樣和保持 ADC，用於(yu) 測量信號的定時記錄；
• RS232和IEEE488接口；
• 觸發輸入和輸出。
P-9801 係列驗光儀(yi) 是適用於(yu) 多光檢測頭應用的最強大的光測量儀(yi) 器之一。對於(yu) 這些應用，P-9801 具有以下特點：
• 同時測量所有八個(ge) 探測器通道
• 寬線性檢測器信號動態範圍
• 具有可變采樣率的短上升時間
• 快速多通道數據記錄
• 手動和遙控操作
• RS232和IEEE488接口
• 強大的16位微處理器和大內(nei) 存
• 具有預觸發功能的外部觸發輸入
P-9801 是一款真正的八通道驗光儀(yi) ，設計有八個(ge) 光電流電壓放大器（無複用）和八個(ge) 12 位高線性模數轉換器 (ADC)，可同時對所有通道進行信號采樣。
每個(ge) 通道的 0.1 pA 至 2 mA 寬信號範圍涵蓋了大多數當前半導體(ti) 光電二極管的動態範圍，可在任何光測量應用中幾乎不受限製地使用。動態範圍由 8 個(ge) 增益範圍支持，每個(ge) 增益範圍均校準為(wei) 0.2% 精度。
P-9801 ADC 的快速采樣率可實現 1 ms 至 999 s 的可調積分時間，該積分時間由 100 µs 積分時間的多次測量的平均值組成。此平均功能支持峰峰值、短脈衝(chong) 能量測量和其他模式中使用的快速數據記錄器測量。
P-9801 具有高質量金屬外殼，可實現最佳 EMV 屏蔽，並具有機架安裝選項，可在強周圍電磁環境（例如高功率弧光燈測量）中提供保護。
• P-9801-V01 設置為(wei) 2 ms 至 10 ms 的增益相關(guan) 轉換速率，用於(yu) 通用光測量目的。
• P-9801-V02 放大器提供獨立於(yu) 增益範圍的上升時間，用於(yu) 使用脈衝(chong) 展寬方法測量短閃光的脈衝(chong) 能量。
• P-9801-V03 為(wei) 具有外部觸發和預觸發功能的高速數據記錄器應用提供 1 ms 的快速上升時間。
驗光計與(yu) 光探測器結合的測量範圍由驗光計的測量範圍規格和探測器頭的響應度計算得出，如下：
• 偏移信號
= 最大分辨率 = 儀(yi) 表電流偏移信號 / 檢測器靈敏度
樣品： 0.1 pA (0.1E - 12 A) / 3 nA/(mW/cm²)（輻照度檢測器）= 0.33 nW/cm²
• 最小可測量輻射
= 偏移信號 * 信噪比係數
樣本： 0.33 nW/cm² * 50 = 17 nW/cm²
• 最大可測量輻照度*
= 最大信號電流檢測器/檢測器靈敏度
樣品： 1 mA (10E - 3 A) / 3 nA/(mW/cm²) = 333333 W/cm²
• 顯示範圍
= 偏移信號到最大可測量信號
樣本： 0.33 nW/cm² 至 333333 W/cm²
• 測量範圍
= 最小可測量輻照度到最大可測量輻照度
樣品： 17 nW/cm² 至 333333 W/cm²
* ) 最大可測量輻照值也可能受到熱輻射、強紫外線輻射或最終用戶必須考慮的其他應用相關(guan) 參數的限製。
| （1）常規規格 | |||
| 簡短的介紹： | 功能強大、快速的多通道驗光儀，由於有多種不同的探測器可供選擇，適用於多種應用。 | ||
| 主要特點： | 所有八個探測器通道同時測量，大線性動態範圍，可變采樣率的短上升時間，快速多通道數據記錄，手動或界麵操作，強大的16位微處理器，具有預觸發功能的觸發輸入。提供三種不同的版本（不同的時間常數）。 | ||
| 測量範圍： | 根據檢測器的不同，可提供 8 個動態量程：2,000 mA 至 0,1 pA 手動或自動量程 | ||
| 典型應用： | 由於適合各種應用的不同測量頭種類繁多 | 校準： | 校準並調整所有八個增益級別的電流靈敏度。 用於存儲多個測量頭的校準數據的存儲器，用於以所選測量頭的絕對單位進行測量。 |
| （2）產品規格 | |||
| 電源： | (6.5 – 7.5) VDC / 1A； | 探測器接口： | 8 個 BNC 插座； |
| 插頭：5,5 / 2,5 mm / 10 mm | 信息：通過顏色測量，一個檢測器需要四個通道，這就是為什麽可以使用兩個顏色通道。 | ||
| 扳機： | CMOS 電平 (0/5V) / BNC 插座，內部上拉 10 k 至 + 5 V | ||
| 模擬輸出： | ± 2.5 V（最大值 + - 5 V），Ri = 100 R，最大值電流 = 2 mA，BNC 插座 | ||
| 輸入： | 安培、校準數據對應的光學單位、係數、百分比、對數（取決於測量數量） | ||
| 測量範圍： | 8（2.000 mA 至 0.1 pA）手動或自動量程 | 連續波積分時間： | 1 ms – 999.999 s |
| 脈衝觸發： | 按鍵運行/停止； 適用於(yu) 所有通道（通道 1 – 通道 8）； 上升沿或下降沿。 | 脈衝積分時間： | 1 ms – 999.999 s |
| 抵消： | 超越修正範圍 | 脈衝預觸發時間： | 0 ms – 400 ms |
| 參數調整： | 遙控器或前麵板按鍵（菜單），調整值永久存儲（EEPROM） | ||
| 校準信息： | 最大存儲在 EEPROM 中20 個檢測器（每個 80 個條目，例如波長、條目之間的插值），手動校準係數（按鍵）E（照度）和 Ø（總通量），每個探測器有一個校準條目 | ||
| 記錄器內存： | 最大限度。每個通道 5957 個條目，存儲在 RAM 中 | ||
| 測量範圍 | |||||||
| 範圍編號 | 範圍（A/V） | 最大範圍 | 轉換速率(10–90)%P-9801-V0 | 轉換速率(10–90)%P-9801-V02 | 轉換速率(10–90)%P-9801-V03 | 增益誤差 *± 失調誤差（20 °C 時） | 增益 (A/V)模擬輸出 |
| 0 | 1x10-3 | ± 2.500 mA | 2 ms | 20 ms | 1 ms | 0.2 % ± 0.001 mA | 1x10-3 |
| 1 | 1x10-4 | ± 250.0 µA | 2 ms | 20 ms | 1 ms | 0.2 % ± 0.1 µA | 1x10-4 |
| 2 | 1x10-5 | ± 25.00 µA | 3 ms | 20 ms | 1 ms | 0.2 % ± 0.01 µA | 1x10-5 |
| 3 | 1x10-6 | ± 2.500 µA | 3 ms | 20 ms | 1 ms | 0.2 % ± 0.001 µA | 1x10-6 |
| 4 | 1x10-7 | ± 250.0 nA | 4 ms | 20 ms | 1 ms | 0.2 % ± 0.1 nA | 1x10-7 |
| 5 | 1x10-8 | ± 25.00 nA | 4 ms | 20 ms | 1 ms | 0.2 % ± 0.01 nA | 1x10-8 |
| 6 | 1x10-9 | ± 2.500 nA | 10 ms | 20 ms | 10 ms | 0.5 % ± 2 pA | 1x10-9 |
| 7 | 1x10-10 | ± 250.0 pA | 10 ms | 20 ms | 10 ms | 0.5 % ± 2 pA | 1x10-10 |
| * 使用帶有 DAkkS 校準的精密電流源對每個量程進行電流校準 | |||||||
| 插頭類型 | |||
| DSUB 9針母座 | 功能 | ||
| 2 | 發送端 | ||
| 3 | 接收數據 | ||
| 5 | 接地 | ||
| 1-4-6 | 連接的 | ||
| 7-8 | 連接的 | ||
| 要將 P-9801 連接到 PC 的 RS232 接口，必須使用 1:1 電纜（一側公連接器，另一側母連接器，無空調製解調器電纜！） | |||
| 測量模式 | |||
| 菜單項 | 子菜單項 | 功能 | |
| 顯示模式 | 絕對 | 顯示編程的任何偏移和校準係數各自的測量值 | |
| 相對百分比 | 將測量值顯示為參考值的百分比 | ||
| 相對因素 | 顯示參考參考值的測量值 | ||
| 相對對數 | 顯示相對於參考值的測量值（以 dB 為單位） | ||
| 劑量 | 累積單個讀數並將結果顯示為測量量的曝光 | ||
| 無顯示 | 不顯示所選頻道 | ||
| 範圍 | 選擇範圍 1 至 8 或切換到自動範圍模式 (9) | ||
| 探測器 | 安培 | 顯示以安培為單位的讀數 | |
| 手動的 | 允許手動輸入校準係數 | ||
| 選擇表條目 | 選擇校準數據表條目 | ||
| 選擇探測器 | 選擇校準數據表 | ||
| 重新校準 | 使用參考燈對選定的校準表條目進行重新校準 | ||
| 抵消 | 執行自動偏移調整 | ||
| 參考 | 設置參考值，用於不同的顯示模式 | ||
| 主模式 | 連續波 | 單通道測量顯示 | |
| 顏色 | 測量顯示顏色模式 | ||
| 脈衝 | 短光脈衝和單光脈衝的測量 | ||
| 脈衝顏色 | 測量短單光脈衝，結果顯示為顏色值 | ||
| RS232 | 遠程控製RS232 | ||
| IEEE488 | 遠程控製IEEE488 | ||
| 設置 | 測量時間 | 設置積分時間 | |
| 模擬輸出 | 選擇切換到模擬輸出的通道 | ||
| 劑量運行時間 | 設置曝光測量的最大持續時間 | ||
| 最大劑量 | 設置最大值暴露測量模式的劑量水平 | ||
| 顯示照明 | 顯示背光開/關 | ||
| 顯示數字 | 調整顯示位數（4、5 或自動） | ||
| 顏色設置 | 顏色測量的調整 | ||
| IEEE488地址 | IEEE488接口地址選擇 | ||
| （3）其它參數 | |||
| 前麵板控製： | 16鍵，菜單係統 | 尺寸 | 280毫米×250毫米×70毫米 |
| 接口： | RS232：600 – 57600 波特率，8 個數據位，1 個停止位，無奇偶校驗，連接器 DSUB 9 針，母頭 IEEE488：AH1、SH1、L4、T4 | ||
| 保修單 | 12個月 | 濕度： | <80%，非冷凝 |
| 溫度範圍： | 工作：(5 至 40) °C 存儲(chu) ：(-10 至 50) °C | 電源： | 230 VAC / 7 VDC / 1.2 A 或 120 VAC / 7 VDC / 1.2 A |
| 信息： | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||
| 產品圖 | |
 |  |

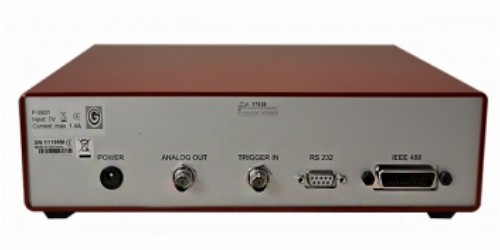

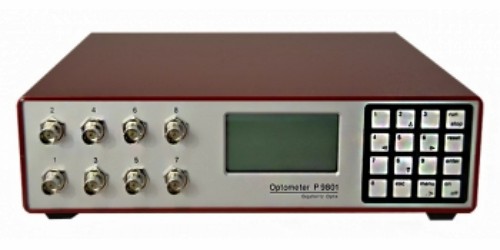

| P-9801 驗光儀正麵 | P-9801 驗光儀背部 |
• VL-3701：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3702：用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）的探測器頭。 B 級，f1 ≤ 6 %。
• VL-3704：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3705：用於(yu) 測量暗視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• PD-9310A：高靈敏度探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 3 %，2.8nA/lx，20mm 擴散器，用於(yu) 驗光計和放大器，校準證書(shu) 。
• PD-9310B：高靈敏度探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 6 %，2.8nA/lx，20mm 擴散器，用於(yu) 驗光計和放大器、校準。
• PD-9310B-N：非常高靈敏度的探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 3 %，28nA/lx，無擴散器，用於(yu) 驗光計和放大器、校準。
• VL-1101 + UMPA-0.5-11-RD Detector head：用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）的模塊探測器頭。特點： UMPA 適配器，可與(yu) 積分球一起使用，可與(yu) 驗光計和放大器一起使用，校準證書(shu) 。
• LDM-9810：用於(yu) 測量明視點亮度（以 cd/m² 為(wei) 單位）的探測器頭。特點：可選 20'、1° 和 6° 視角、取景器、可對焦消色差鏡頭，用於(yu) 驗光計和放大器、校準證書(shu) 。
• LDM-9901：用於(yu) 測量明視點亮度（以 cd/m² 為(wei) 單位）的探測器頭。
• VL-3701 with SRT-M37-L：探測器頭用於(yu) 測量明視照度（lx）和亮度（cd/m²）。
• PD-9310 with SRT-M37-L：高靈敏度探測器頭可測量明視亮度（以 cd/m² 為(wei) 單位）。特點：前透鏡適用於(yu) 1°、2°、5° 或 10° 視角，適用於(yu) 驗光計和放大器、校準證書(shu) 。
• VL-1101：帶 VL-11 安裝座的光度檢測器頭。特點：模塊化檢測器，可與(yu) 積分球、前透鏡等配合使用。可與(yu) 驗光計和信號放大器配合使用。
• ISD-5-VL：用於(yu) 2π 點光源光通量 (lm) 的積分球檢測器。
• ISD-10-VL：用於(yu) 2π 點光源光通量 (lm) 的積分球檢測器。
• TD-11VL01：帶 DP-11 安裝座的光度、溫度穩定檢測器。
• PD-9304：用於(yu) 激光功率、照度和 400-1100 nm iiradiance 的通用檢測頭。特點： 1 cm² 矽光電二極管、可更換濾光片和餘(yu) 弦擴散器，可與(yu) 驗光計和信號放大器一起使用。
• RW-3701：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3702：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3703：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3704：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3705：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3708：用於(yu) 測量輻照度（W/m²）的探測器頭。
• UV-3701：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 315-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3702：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 280-315nm (UV-B)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3703：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 200/250-280nm (UV-C)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3710：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 320-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3711：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 280-320nm (UV-B)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3716：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 305-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3717：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 315-400 nm (UV-A)，輻射 > 400 nm 的低串擾，餘(yu) 弦視場，用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3719：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 250-400nm（UV），餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3720：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 240-320nm（UV），餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3718：用於(yu) 測量 UV-C 254nm 輻射高輻照度（W/m²）的探測器頭。
• RCH-102：用於(yu) UVA 和藍光固化過程中高強度照射的檢測頭，采用剛性纖維。
• ISD-5-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-5P-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-10-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-15-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-30：用於(yu) 檢測激光功率（W）的積分球檢測器。
• PD-11 Series：帶 DP-11 安裝座的探測器頭。
• UV-3706：用於(yu) 測量膽紅素光療中輻照度 W/m² 的探測器頭。特點：膽紅素光化響應度，餘(yu) 弦視場，與(yu) 驗光計一起使用，校準證書(shu) 。
• UV-3711-308：用於(yu) 測量 308nm 準分子激光器輻照度（W/m²）的探測器頭。特點：308nm處光譜響應度平坦。餘(yu) 弦視場，與(yu) P-9710 驗光計結合進行劑量測量，校準證書(shu) 。
• UV-3709：用於(yu) 藍光危害測量的探測器。特點：單細胞檢測器，BLH 光化輻照度，與(yu) 驗光計配合使用，校準證書(shu) 。
• UV-3725：用於(yu) 測量空氣消毒應用中 UV-C 254 nm 輻照度的探測器。
• PS-3701：植物生長檢測頭。
• PS-3702：植物生長檢測頭。
• PS-3703：植物生長檢測頭。
• RW-37 with SRT-M37-L：用於(yu) 測量輻照度（W/m²）和輻射度（W/(m²sr)）的探測器頭。
• ISD-5P-SiUV：積分球探測器配備紫外增強型矽光電二極管和 50 毫米球體(ti) ，激光功率（W）。
• ISD-5P-IGA：帶 InGaAs 光電二極管和 50 mm 球體(ti) 的積分球探測器，用於(yu) 激光功率（W）。
• S-SDK-P9801：適用於(yu) P9801 變體(ti) 的軟件開發套件。
• S-P9801：適用於(yu) P9801 變體(ti) 的應用軟件。
• P-9802：實驗室用電流放大器（驗光計），最多可配備 24 個(ge) 測量頭。
• P-2000：二通道驗光儀(yi) 。
