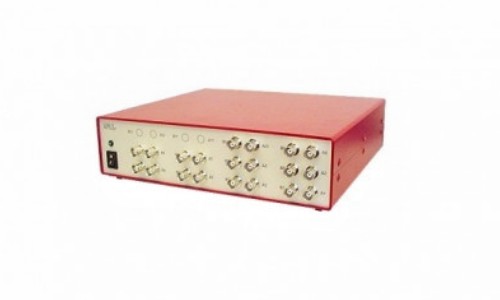

德國 Gigahertz-Optik P-9802 是一款實驗室用電流放大器（驗光計），最多可配備 24 個(ge) 測量頭。
• 與(yu) 最多 24 個(ge) 光度和/或輻射測量頭一起使用；
• RS232接口；
• 金屬外殼。
P-9802 的典型應用是老化和壽命測量，還有光分布測量應用。
為(wei) 了將 P-9802 集成到強周圍電磁環境的應用中，例如高功率弧光燈測量，P-9802 提供了高質量金屬外殼，可實現最佳 EMV 屏蔽和機架安裝選項。
P-9802 電子設計基於(yu) 帶有外部 RS232 接口和內(nei) 部 I2C 總線的主板，可控製多達 14 個(ge) 放大器模塊 P-9802Z-1。模塊的數量是特定於(yu) 訂單的，允許將儀(yi) 表配置為(wei) 單獨的需要。 P-9802的基本版本有一個(ge) 帶有兩(liang) 個(ge) 信號輸入的放大器模塊。附加放大器模塊允許驗光計最多擴展至 14 個(ge) 放大器模塊。每個(ge) 模塊都實現一個(ge) 具有兩(liang) 個(ge) 可切換信號輸入的信號放大器。由於(yu) 每個(ge) 放大器中有兩(liang) 個(ge) 通道，因此放大器模塊的數量始終給出了可以同時測量的通道數量。
P-9802 可以靈活地與(yu) 大多數 Gigahertz-Optik 探測器頭結合使用，使其能夠廣泛應用於(yu) 輻射和光度測量。探測器頭通過位於(yu) 儀(yi) 器前麵板和後麵板上的 BNC 插座連接。
驗光計與(yu) 光探測器結合的測量範圍由驗光計的測量範圍規格和探測器頭的響應度計算得出，如下：
• 偏移信號 = 最大分辨率 = 儀(yi) 表電流偏移信號 / 檢測器靈敏度
樣品： 0.1pA (0.1E-12 A) / 3 nA/(mW/cm²) (輻照度檢測器) = 0.33 nW/cm²
• 最小可測量輻射 = 偏移信號 * 信噪比係數
樣本： 0.33 nW/cm² * 50 = 17 nW/cm²
• 最大可測量輻射*：最大。信號電流檢測器/檢測器靈敏度
樣品： 200 µA (200E-6 A) / 3 nA/(mW/cm²) = 66667 W/cm²
• 顯示範圍 = 偏移信號至最大可測量信號
示例： 0.33 nW/cm² 至 66667 W/cm²
• 測量範圍： = 最小可測量輻射到最大可測量輻射
樣品： 17 nW/cm² 至 66667 W/cm²
*) 最大可測量輻照值也可能受到熱輻射、強紫外線輻射或最終用戶必須考慮的其他應用相關(guan) 參數的限製。
| （1）規格參數 | |||
| 探測器接口： | BNC型連接器 | 測量範圍： | 固定選擇或自動選擇（規格見下表） |
| 連續波積分時間： | 20 ms 至 4 s（通過 RS232 命令設置） | 測量模式： | CW、峰值、劑量、相對 (%)、通道 A/通道 B (%) |
| 劑量測量： | 以 1s/100ms 間隔對測量值進行積分 | 抵消： | 所有範圍內的偏移補償 |
| 校準： | 最多可存儲 255 個數據集 | 接口： | 僅通過 RS232 |
| 接口： | RS232（9600 波特率、8 位數字、1 個停止位、無奇偶校驗） | 探測器接口： | 最多 24 個通道（一半通道可以同時測量，後一半通道可以同時測量） |
| 測量範圍 | ||||
| 7（0.200 mA 至 0.1 pA）手動或自動量程 | ||||
| 範圍編號 | 範圍（A/V） | 最大範圍 | 轉換率(10% - 90%) | 不確定度*)（帶偏移補償(chang) ）1 年，23 °C ± 5 °C±（讀數 % + 量程 %） |
| 0 | 1x10-4 | 200.0 µA | 30 ms | 0.2 % + 0.05 % |
| 1 | 1x10-5 | 20.00 µA | 30 ms | 0.2 % + 0.05 % |
| 2 | 1x10-6 | 2.000 µA | 30 ms | 0.2 % + 0.05 % |
| 3 | 1x10-7 | 200.0 nA | 30 ms | 0.2 % + 0.05 % |
| 4 | 1x10-8 | 20.00 nA | 30 ms | 0.2 % + 0.05 % |
| 5 | 1x10-9 | 2.000 nA | 30 ms | 0.2 % + 0.05 % |
| 6 | 1x10-10 | 200.0 pA | 30 ms | 0.2 % + 0.05 % |
| *) 使用帶有 DAkks 校準的精密電流源對每個量程進行電流校準 | ||||
| 接口 | |
| DSUB 9針母座 | 功能 |
| 2 | 發送端 |
| 3 | 接收數據 |
| 5 | 接地 |
| 1-4-6 | 連接的 |
| 7-8 | 連接的 |
| （2）其它 | |||
| 電源： | 配備外部電源 | 溫度範圍： | (5 - 40)°C |
| 濕度： | <80%，非冷凝 | ||
| 信息： | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||
• VL-3701：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3702：用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）的探測器頭。 B 級，f1 ≤ 6 %。
• VL-3704：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3705：用於(yu) 測量暗視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• PD-9310A：高靈敏度探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 3 %，2.8nA/lx，20mm 擴散器，用於(yu) 驗光計和放大器，校準證書(shu) 。
• PD-9310B：高靈敏度探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 6 %，2.8nA/lx，20mm 擴散器，用於(yu) 驗光計和放大器、校準。
• PD-9310B-N：非常高靈敏度的探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 3 %，28nA/lx，無擴散器，用於(yu) 驗光計和放大器、校準。
• VL-1101 + UMPA-0.5-11-RD Detector head：用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）的模塊探測器頭。特點： UMPA 適配器，可與(yu) 積分球一起使用，可與(yu) 驗光計和放大器一起使用，校準證書(shu)
• LDM-9810：用於(yu) 測量明視點亮度（以 cd/m² 為(wei) 單位）的探測器頭。特點：可選 20'、1° 和 6° 視角、取景器、可對焦消色差鏡頭，用於(yu) 驗光計和放大器、校準證書(shu) 。
• LDM-9901：用於(yu) 測量明視點亮度（以 cd/m² 為(wei) 單位）的探測器頭。
• VL-1101：帶 VL-11 安裝座的光度檢測器頭。特點：模塊化檢測器，可與(yu) 積分球、前透鏡等配合使用。可與(yu) 驗光計和信號放大器配合使用。
• ISD-5-VL：用於(yu) 2π 點光源光通量 (lm) 的積分球檢測器。
• ISD-10-VL：用於(yu) 2π 點光源光通量 (lm) 的積分球檢測器。
• TD-11VL01：帶 DP-11 安裝座的光度、溫度穩定檢測器。
• PD-9304：用於(yu) 激光功率、照度和 400-1100 nm iiradiance 的通用檢測頭。特點： 1 cm² 矽光電二極管、可更換濾光片和餘(yu) 弦擴散器，可與(yu) 驗光計和信號放大器一起使用。
• RW-3701：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3702：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3703：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3704：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3705：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3708：用於(yu) 測量輻照度（W/m²）的探測器頭。
• UV-3701：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 315-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3702：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 280-315nm (UV-B)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3703：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 200/250-280nm (UV-C)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3710：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 320-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3711：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 280-320nm (UV-B)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3716：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 305-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3717：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 315-400 nm (UV-A)，輻射 > 400 nm 的低串擾，餘(yu) 弦視場，用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3719：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 250-400nm（UV），餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3720：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 240-320nm（UV），餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3718：用於(yu) 測量 UV-C 254nm 輻射高輻照度（W/m²）的探測器頭。
• RCH-102：用於(yu) UVA 和藍光固化過程中高強度照射的檢測頭，采用剛性纖維。
• LP-9901：用於(yu) 測量激光輻射功率（W）和激光輻照度（W/m²）的探測器頭。
• ISD-3P-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-5-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-5P-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-10-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• PD-11 Series：帶 DP-11 安裝座的探測器頭。
• UV-3706：用於(yu) 測量膽紅素光療中輻照度 W/m² 的探測器頭。特點：膽紅素光化響應度，餘(yu) 弦視場，與(yu) 驗光計一起使用，校準證書(shu) 。
• UV-3711-308：用於(yu) 測量 308nm 準分子激光器輻照度（W/m²）的探測器頭。特點：308nm處光譜響應度平坦。餘(yu) 弦視場，與(yu) P-9710 驗光計結合進行劑量測量，校準證書(shu) 。
• UV-3709：用於(yu) 藍光危害測量的探測器。特點：單細胞檢測器，BLH 光化輻照度，與(yu) 驗光計配合使用，校準證書(shu) 。
• UV-3725：用於(yu) 測量空氣消毒應用中 UV-C 254 nm 輻照度的探測器。
• PS-3701：植物生長檢測頭。
• PS-3702：植物生長檢測頭。
• PS-3703：植物生長檢測頭。
• ISD-3P-IGA：帶有 InGaAs 光電二極管和 30 mm 球體(ti) 的積分球探測器，用於(yu) 激光功率（W）。
• ISD-5P-SiUV：積分球探測器配備紫外增強型矽光電二極管和 50 毫米球體(ti) ，激光功率（W）。
• ISD-5P-IGA：帶 InGaAs 光電二極管和 50 mm 球體(ti) 的積分球探測器，用於(yu) 激光功率（W）。
• P-9801：8 通道高級電流放大器/驗光計。
