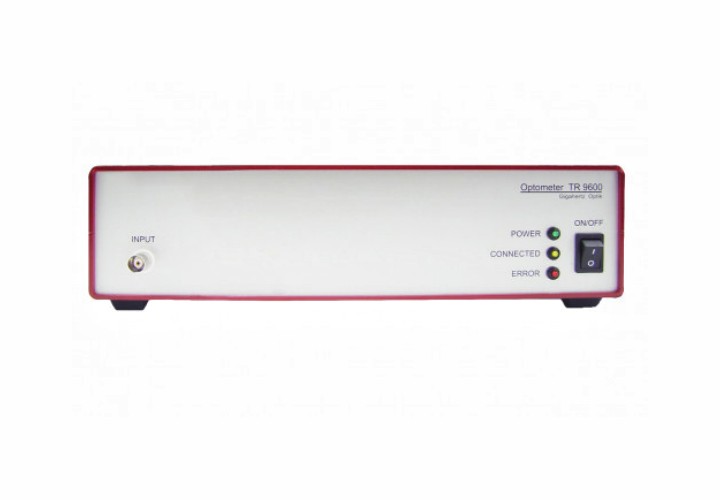

德國 Gigahertz-Optik TR-9600 是一款高速、短上升時間數據記錄儀(yi) 光學計（瞬態記錄儀(yi) 電流放大器），它具有 TR-9600-1 及 TR-9600-2 兩(liang) 個(ge) 版本。
• 1μs 或 100ns 上升時間實驗室設備，用於(yu) 記錄單次閃光、閃光序列或調製光中的時鍾強度進展讀數。
• 計算脈衝(chong) 數據，例如峰值強度、脈衝(chong) 長度、脈衝(chong) 半寬度、脈衝(chong) 能量和脈衝(chong) 重複率等。
• 基於(yu) 瞬態記錄器。
• 10 M 樣本/秒。
TR-9600 驗光計設計用於(yu) 頻率調製和單脈衝(chong) 閃爍光源的脈衝(chong) 軌跡分析。

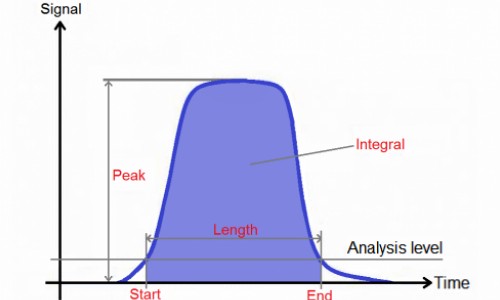

• 脈衝(chong) 軌跡形狀；
• 絕對光測量單位的峰值功率；
• 脈衝(chong) 寬度和脈衝(chong) 半寬度；
• 單脈衝(chong) 能量；
• 脈衝(chong) 重複率。
TR-9600 模擬信號放大器的上升時間為(wei) 1 µs (TR-9600-1) 或 100 ns (TR-9600-2 *)。電流電壓放大器的增益分十級，以實現最佳的可調節信噪比。
高速模數轉換器 (ADC) 以高達 10Msample/s 的采樣率對模擬信號進行數字化，以實現高時間分辨率測量。其12 Bit分辨率高於(yu) 典型數字示波器的8Bit。
數字數據存儲(chu) 在高速存儲(chu) 介質中，該介質被設計為(wei) 瞬態記錄器，采樣率高達每秒 10 個(ge) 兆樣本或每 100 ns 一個(ge) 樣本。瞬態記錄儀(yi) 的預觸發功能可以在觸發事件之前存儲(chu) 測量數據。內(nei) 存中可存儲(chu) 200 萬(wan) 個(ge) 樣本。
該裝置能夠通過RS232和IEEE488接口進行遠程控製操作。 BNC 連接器可用於(yu) 觸發信號輸入和輸出，或與(yu) 具有 TTL 信號功能的外部設備一起使用。
TR-9600 附帶基於(yu) Windows 的軟件，該軟件提供通過 RS232 或 IEEE488 接口進行遠程控製脈衝(chong) 形狀測量和分析所需的所有功能。
TR-9600驗光計結合光探測器的測量範圍由驗光計的測量範圍規格和探測器頭的響應度計算得出，如下：
示例：典型響應率為(wei) 3 nA/(W/cm 2 ) 的輻照度檢測器：
• 最大可測量輻照度（範圍 0）：2 mA / 3 nA/(W/cm 2 ) = 6,666,666 W/cm 2 **
• 噪聲等效輻照度（範圍 9）：10 mV = 0.3 nA = 10 W/cm 2
• 最小可測量輻照度（範圍 0）：10 W/cm² * 50（由用戶指定的信噪比）= 500 W/cm²
由於(yu) TR-9600 設備的帶寬較寬，因此噪聲水平高於(yu) 標準驗光計，從(cong) 而限製了儀(yi) 器的動態範圍。因此，必須根據要測量的信號強度仔細選擇 TR-9600 探測器。
必須考慮光電二極管和電纜影響的探測器電容，以避免脈衝(chong) 軌跡失真。為(wei) 了減少這些影響，與(yu) TR-9600 一起使用的大尺寸探測器的建議電纜長度為(wei) 0.2 米。這對於(yu) TR-9600-2 來說更是一個(ge) 更大的問題。請谘詢工廠以獲得技術支持。
*具有 100 ns 上升放大器的 TR-9600-2 由於(yu) 電容匹配而限製了光檢測器選擇的自由度，並且由於(yu) 寬帶寬增加了噪聲水平而限製了可用動態範圍。因此，請聯係工廠討論您的應用。
** 最大可測量輻照值也可能受到熱輻射、強紫外線輻射或最終用戶必須考慮的其他應用相關(guan) 參數的限製。
| 產品圖 | |
 |  |

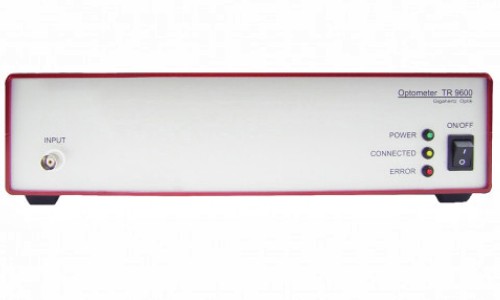

| TR-9600 高速數字數據采樣器 | 脈衝分析 |
| （1）常規規格 | |||
| 簡短的介紹： | TR-9600 驗光計是專門為分析單脈衝、脈衝周期或調頻信號而開發的數據采集器。 | ||
| 典型應用： | 調頻和單脈衝閃爍光源的脈衝軌跡分析 | 校準： | 每個放大器範圍內的電流響應度的校準和比較。 |
| 測量範圍： | 1 µs 上升時間放大器：10 (1 mA/V – 30 nA/V)； | ||
| 100 ns 上升時間放大器：4 (300 µA/V – 10 µA/V)。 | |||
| 主要特點： | 脈衝軌跡形狀、絕對光測量單位的峰值功率（取決於探測器）、脈衝寬度和脈衝半寬度、單脈衝能量、脈衝重複率。 | ||
| （2）規格參數 | |||
| 顯示： | LED： 電源：設備已打開，直流電源已連接已 連接：收到遠程命令 錯誤：錯誤，直流電源電壓低 | 扳機： | 外部觸發輸入（TTL/CMOS、正邊沿或電平）； 觸發輸出（CMOS，4 mA）； 觸發遲滯：約 50 mV。 |
| 模擬輸入： | BNC 插座（最大± 5 mA，最大± 5 V） | 偏差： | -12 V 至 + 12 V，10 mA，屏蔽 BNC 插座 |
| 測量範圍： | 10（三步，1 mA/V – 30 nA/V） | 模數轉換器： | 最大 12 位10 M 樣本/秒 |
| 采樣率： | 5 個範圍（10 M 樣本/秒 – 1 k 樣本/秒） | 數據記錄儀： | 2 M 樣本（4 MB） |
| 範圍規格 | ||||||
| TR-9600-1：10（2.000 mA 至 3.000 nA）手動或自動量程 | ||||||
| 範圍編號 | 增益 | 最大範圍 | 上升時間(10% – 90%) | 帶寬 | 噪音(pp) | 誤差(20°C) |
| AR0 | 1 mA/V | ± 2 mA | 1 µs | 333 kHz | 2 mV | < 1% ± 2 mV |
| AR1 | 300 µA/V | ± 600 µA | 1 µs | 333 kHz | 3 mV | < 1% ± 2 mV |
| AR2 | 100 µA/V | ± 200 µA | 1 µs | 333 kHz | 2 mV | < 1% ± 2 mV |
| AR3 | 30 µA/V | ± 60 µA | 1 µs | 333 kHz | 3 mV | < 1% ± 2 mV |
| AR4 | 10 µA/V | ± 20 µA | 1 µs | 333 kHz | 2 mV | < 1% ± 2 mV |
| AR5 | 3 µA/V | ± 6 µA | 1 µs | 333 kHz | 4 mV | < 1% ± 2 mV |
| AR6 | 1 µA/V | ± 2 µA | 3 µs | 111 kHz | 4 mV | < 1% ± 2 mV |
| AR7 | 300 nA/V | ± 600 nA | 3 µs | 111 kHz | 10 mV | < 1% ± 2 mV |
| AR8 | 100 nA/V | ± 200 nA | 30 µs | 111 kHz | 4 mV | < 1% ± 2 mV |
| AR9 | 30 nA/V | ± 60 nA | 30 µs | 111 kHz | 10 mV | < 1% ± 2 mV |
| 版本 | |
| TR-9600-1 | 1 µs 版本 |
| TR-9600-2 | 100 ns版本 |
| （3）其它 | |||
| 電源： | (6 - 8) V / 1.2 A，直流電源插頭 5.5 mm / 2.5 mm / 10 mm； | ||
| AC/DC 電源 (7V/1.5 A)。 | |||
| 溫度範圍： | (5 – 40) °C | 重量： | 2000克（不含電池） |
| 接口： | RS232（75 - 57600 波特，8 個數據位，1 個停止位，無奇偶校驗） | 尺寸： | w = 28,0 cm |
DSUB9 插座： 引腳 2：TxD 引腳 3：RxD 引腳 5：GND 引腳 1,4,6 連接 引腳 7,8 連接 | d = 25,2 cm | ||
| IEEE488（488-1978、AH1、SH1、L4、T4） | h = 7,8 cm | ||
| 保修單： | 12個月 | 濕度： | <80%，非冷凝 |
| 信息： | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||
• VL-3701：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3702：用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）的探測器頭。 B 級，f1 ≤ 6 %
• VL-3704：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3705：用於(yu) 測量暗視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• PD-9310A：高靈敏度探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 3 %，2.8nA/lx，20mm 擴散器，用於(yu) 驗光計和放大器，校準證書(shu) 。
• PD-9310B：高靈敏度探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 6 %，2.8nA/lx，20mm 擴散器，用於(yu) 驗光計和放大器、校準。
• PD-9310B-N：非常高靈敏度的探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 3 %，28nA/lx，無擴散器，用於(yu) 驗光計和放大器、校準。
• VL-1101 + UMPA-0.5-11-RD Detector head：用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）的模塊探測器頭。特點： UMPA 適配器，可與(yu) 積分球一起使用，可與(yu) 驗光計和放大器一起使用，校準證書(shu) 。
• VL-3701 with SRT-M37-L：探測器頭用於(yu) 測量明視照度（lx）和亮度（cd/m²）。
• PD-9310 with SRT-M37-L：高靈敏度探測器頭可測量明視亮度（以 cd/m² 為(wei) 單位）。特點：前透鏡適用於(yu) 1°、2°、5° 或 10° 視角，適用於(yu) 驗光計和放大器、校準證書(shu) 。
• VL-1101：帶 VL-11 安裝座的光度檢測器頭。特點：模塊化檢測器，可與(yu) 積分球、前透鏡等配合使用。可與(yu) 驗光計和信號放大器配合使用。
• PD-9304：用於(yu) 激光功率、照度和 400-1100 nm iiradiance 的通用檢測頭。特點： 1 cm² 矽光電二極管、可更換濾光片和餘(yu) 弦擴散器，可與(yu) 驗光計和信號放大器一起使用。
• RW-3701：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3702：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3703：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3704：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3705：用於(yu) 測量輻照度（W/m²）的探測器頭。
• RW-3708：用於(yu) 測量輻照度（W/m²）的探測器頭。
• UV-3701：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 315-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3702：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 280-315nm (UV-B)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3703：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 200/250-280nm (UV-C)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3710：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 320-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3711：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 280-320nm (UV-B)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3716：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 305-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3717：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 315-400 nm (UV-A)，輻射 > 400 nm 的低串擾，餘(yu) 弦視場，用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3719：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 250-400nm（UV），餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3720：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 240-320nm（UV），餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。
• UV-3718：用於(yu) 測量 UV-C 254nm 輻射高輻照度（W/m²）的探測器頭。
• PD-11 Series：帶 DP-11 安裝座的探測器頭。
• UV-3706：用於(yu) 測量膽紅素光療中輻照度 W/m² 的探測器頭。特點：膽紅素光化響應度，餘(yu) 弦視場，與(yu) 驗光計一起使用，校準證書(shu) 。
• UV-3711-308：用於(yu) 測量 308nm 準分子激光器輻照度（W/m²）的探測器頭。特點：308nm處光譜響應度平坦。餘(yu) 弦視場，與(yu) P-9710 驗光計結合進行劑量測量，校準證書(shu) 。
• UV-3709：用於(yu) 藍光危害測量的探測器。特點：單細胞檢測器，BLH 光化輻照度，與(yu) 驗光計配合使用，校準證書(shu) 。
• UV-3725：用於(yu) 測量空氣消毒應用中 UV-C 254 nm 輻照度的探測器。
• RW-37 with SRT-M37-L：用於(yu) 測量輻照度（W/m²）和輻射度（W/(m²sr)）的探測器頭。
• S-SDK-TR9600：TR9600 變體(ti) 的軟件開發套件。
• S-TR9600：TR9600 變體(ti) 的應用軟件。
• RCH-102：用於(yu) UVA 和藍光固化過程中高強度照射的檢測頭，采用剛性纖維。
• ISD-5-VL：用於(yu) 2π 點光源光通量 (lm) 的積分球檢測器。
• ISD-10-VL：用於(yu) 2π 點光源光通量 (lm) 的積分球檢測器。
• TD-11VL01：帶 DP-11 安裝座的光度、溫度穩定檢測器。
• LP-9901：用於(yu) 測量激光輻射功率（W）和激光輻照度（W/m²）的探測器頭。
• ISD-3P-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-5P-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• ISD-10-Si：用於(yu) 檢測激光功率（W）的積分球檢測器。
• LDM-9811：擴展光源的藍光和視網膜熱危害探測器。特點：1.7mrad、11mrad 和 100mrad 視場。取景器，可聚焦，與(yu) 驗光儀(yi) 一起使用，校準證書(shu) 。
• ISD-3P-IGA：帶有 InGaAs 光電二極管和 30 mm 球體(ti) 的積分球探測器，用於(yu) 激光功率（W）。
• ISD-5P-SiUV：積分球探測器配備紫外增強型矽光電二極管和 50 毫米球體(ti) ，激光功率（W）。
• ISD-5P-IGA：帶 InGaAs 光電二極管和 50 mm 球體(ti) 的積分球探測器，用於(yu) 激光功率（W）。
• P-9710：用於(yu) 測量 CW、單脈衝(chong) 和調製輻射的高端驗光儀(yi) 。
