德國 Gigahertz-Optik PLL-1701 是一款高速雙輸入驗光儀(yi) ，用於(yu) 測量 CW、調製輻射和 W 光纖。
• 帶電氣輸入的驗光計 (BNC)；
• 和帶有小積分球的光輸入，用於(yu) 光纖的 W 測量；
• 對數和線性放大器；
• USB和RS422接口。
PLL-1701 驗光計設計用於(yu) 具有兩(liang) 種不同放大器模式（線性或對數）的兩(liang) 種不同類型的快速光學測量。
該設備包含一個(ge) 小型積分球和檢測器，用於(yu) 測量 400 nm 至 1550 nm 波長範圍內(nei) 光纖（FC 連接器）的光功率（以 W 為(wei) 單位）。測量結果可以直接作為(wei) 模擬電壓 (BNC) 輸出，也可以通過 USB 或 RS422 接口作為(wei) 數字數據輸出。到 BNC 的純模擬測量轉換（互阻抗）的速度為(wei) 200000 個(ge) 樣本/秒，適合非常快速的測量目的。數字測量僅(jin) 受 USB 和 RS422 (100kHz) 傳(chuan) 輸速度的限製。可以使用外部檢測器與(yu) 提供的 BNC 電流輸入來代替積分球測量。
設備本身可以通過兩(liang) 個(ge) 遠程接口進行配置。
與(yu) VL-3701-1等外部光度檢測器結合使用時，快速采樣率可以對照明產(chan) 品進行閃爍評估。標準閃爍指標 P st、SVM、M p、閃爍頻率、閃爍指數和閃爍百分比均在可用軟件中實現。
PLL-1701 線性信號放大器為(wei) 所有增益範圍提供 16 µs 或 500 µs 的固定上升時間，可通過遠程命令設置。電流電壓放大器的總增益範圍分為(wei) 九個(ge) 範圍，以實現最佳的信噪比。
PLL-1701 還提供一個(ge) 對數放大器，可通過一個(ge) 放大器增益範圍覆蓋整個(ge) 動態範圍。因此不需要增益切換，否則會(hui) 花費一些時間並從(cong) 而限製一些高速應用。
除了驗光計的傳(chuan) 統測量功能（AA - 模擬到模擬（互阻抗）和 ADC - 模擬到數字轉換器）之外，PLL-1701 還集成了一個(ge) 數模轉換器，能夠將 16 位數字數據傳(chuan) 輸到模擬電輸出（BNC）；信號發生器功能（-5V 至 +5V）。
PLL-1701 附帶基於(yu) Windows 的軟件，該軟件提供了通過 USB 和 RS422 進行遠程控製測量和分析的所有常用功能。可選地，S-SDK-PLL1701 可用於(yu) 通過用戶自己的軟件來實現儀(yi) 表。
| 產品圖 | |
 |  |

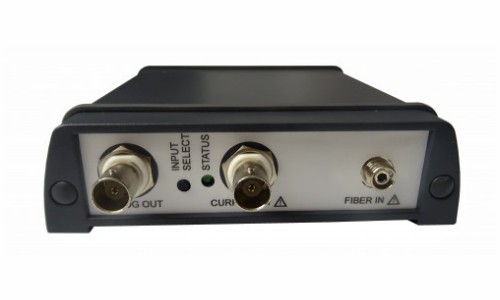

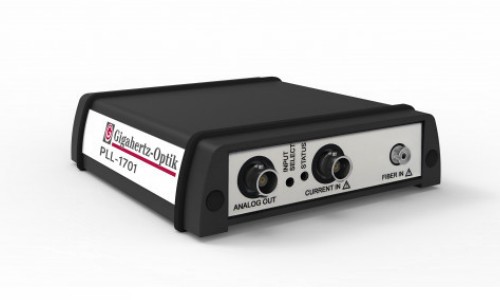

| PLL-1701 驗光儀 | 正視圖 |
 |  |

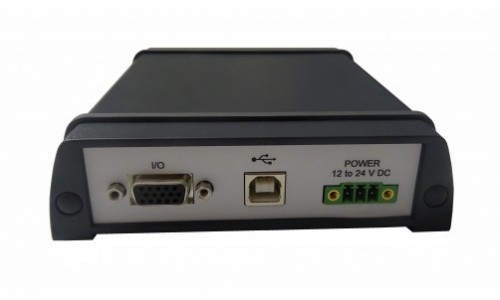

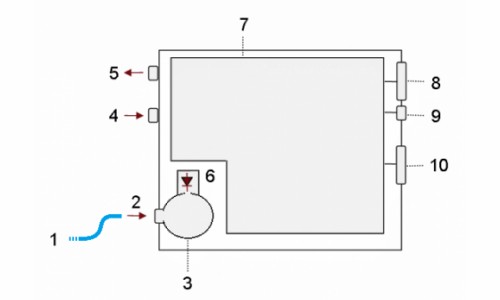

PLL-1701 示意圖：1 = 光纖（用戶）、2 = FC 連接器、3 = 積分球、4 = 電流輸入（外部檢測器）、5 = 電壓輸出、6 = 光電二極管、7 = 電子板、8 = 電源、9 = USB，10 = I/O 接口 | 後視圖 |
| （1）常規 | |||
| 簡短的介紹： | 高速跨阻放大器、數字數據采樣器和函數發生器，適用於多種應用，並配有用於光纖輻射功率 (W) 測量的積分球。 PLL-1701 憑借兩個集成放大器而脫穎而出，其中一個是具有九個增益範圍的線性放大器，另一個是具有一個高動態範圍且無需範圍切換的對數放大器。 | ||
| 主要特點： | 用於快速測量光纖的光學 FC 輸入、用於外部探測器頭的 BNC 電流輸入、線性和對數電流放大器。 | ||
| 測量範圍： | 線性和對數放大器，使用在 400 nm 至 1550 nm 範圍內校準的積分球進行輻射功率測量 (W)。 | ||
| 典型應用： | 光纖快速測量、探測器頭快速測量、AA、ADC 和 DAC 測量、閃爍測量 | ||
| 校準： | 工廠校準。可追溯至國際校準標準 | ||
| （2）產品 | |||
| 輸入接口： | BNC 連接器（電氣） | 輸出接口： | BNC 連接器，輸出電壓：± 5V |
| FC 連接器（光纖） | USB | ||
| 模數轉換器： | 16位 | 數模轉換器： | 16位 |
| 函數發生器： | PLL-1701 能夠在 BNC 輸出（函數發生器）上提供電信號： 最大值 -5 V 至 +5 V 10000 個(ge) 值，時鍾速度 3 µs – 900 µs | ||
| 測量範圍 | 線性放大器： | ||
| 最大範圍 | 上升時間(10 - 90)% | 上升時間延長(10 – 90)% | |
| ± 1.17 mA | 16 µs | 500 µs | |
| ± 545 µA | 16 µs | 500 µs | |
| ± 254 µA | 16 µs | 500 µs | |
| ±117 µA | 16 µs | 500 µs | |
| ± 54 µA | 16 µs | 500 µs | |
| ± 25.4 µA | 16 µs | 500 µs | |
| ± 11.7 µA | 16 µs | 500 µs | |
| ± 5.45 µA | 16 µs | 500 µs | |
| ± 2.54 µA | 16 µs | 500 µs | |
| 對數放大器： | |||
| 最大電流：+1 mA（模擬輸出電壓：+4.8 V）； 最小電流：+100 pA（模擬輸出電壓：-1.8 V）； （截止頻率取決(jue) 於(yu) 電流，例如：10nA≅20kHz，1nA≅5Khz）。 | |||
| 圖表 | |||

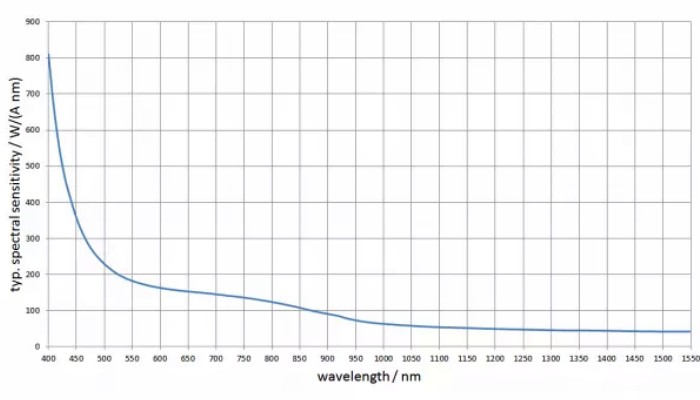

| 光譜響應度 |  | ||
| 校準不確定度 | |
| λ | u(k=2) |
| (400 - 800) nm: | ± 5 % |
| (810 - 900) nm: | ± 6 % |
| (910 - 1070) nm | ± 6.5 % |
| (1080 - 1100) nm | ± 7 % |
| (1110 - 1550) nm: | ± 7.5 % |
| 光譜輻射強度響應度 (400 - 1550) nm | |
| （3）其它 | |||
| 電源： | (9-24) 直流； 12V 時 200mA | 采樣率： | 100.000 SPS（采樣/秒），連續數據傳輸 |
| 接口： | USB V2.0（全速，HID 設備）； RS422（基於(yu) LVDS）； 限製：RS422 隻能連接一台設備。 最大接口傳(chuan) 輸速度：100kHz。 | 扳機 | 外部信號：低電平有效，觸發電平約1V，延遲：上升時間 (16μs) + 數字化 (15μs)，可預觸發； 內(nei) 部數字觸發：延遲2μs±200ns。 |
| 重量 | 550克 | 方麵 | 173.3 毫米 x 36.2 毫米 x 124.4 毫米 |
| 溫度範圍 | 儲(chu) 存：（-10 至 50）℃； 操作：（10 至 30）°C。 | 濕度 | <80%，非冷凝 |
| 信息 | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。相對於校準溫度的溫差會增加測量不確定度。 | ||
• S-SDK-PLL1701：用於(yu) PLL-1701 器件的軟件開發套件，用於(yu) 在自己的軟件中進行器件控製和實施。
• VL-3701：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• S-PLL1701：適用於(yu) PLL-1701 及其變體(ti) 的應用軟件。
• P-21：多用途觸摸屏驗光儀(yi) ，用於(yu) 測量任何光度和輻射應用中的 CW、單脈衝(chong) 和調製輻射。
• TR-9600：高速、短上升時間數據記錄儀(yi) 光學計（瞬態記錄儀(yi) 電流放大器）。
