德國 Gigahertz-Optik PFL-200 是一款用於(yu) 帶 BNC 連接器的光電二極管探測器的快速閃爍計（放大器）。
• 閃爍測量符合 CIE:TN-006、IEC TR 61547、IEC TR 63158、Mp ASSIST、JA10、IES:RP-16-10、IEEE 1789-2015 等；
• 適用於(yu) 所有光電二極管探測器（光伏操作）；
• BNC 輸入連接器（適合 Gigahertz Optik 類型 -1 連接器）；
• 在比對活動中驗證閃爍測量（與(yu) BTS256-EF相同的放大器）。
一般照明用途的燈和燈具製造商在根據 EMC 抗擾度要求評定產(chan) 品安全性時必須考慮光閃爍。除了電源電壓波動的影響外，還必須考慮燈和燈具本身引起的閃爍效應。
著名測量設備製造商 Gigahertz Optik GmbH 推出 PFL-200，為(wei) 所有 BNC 探測器提供閃爍放大器。與(yu) 可編程交流電源相結合，PFL-200 成為(wei) 用於(yu) 燈和燈具的綜合閃爍測試係統，包括電壓波動抗擾度測試 IEC TR 61547-1:2017。請參閱有關(guan) TLA 的技術文章。如果還需要光譜測量，BTS256-EF而不是 PFL-200 將是完美的解決(jue) 方案。
作為(wei) 光閃爍計，PFL-200 支持所有當前的閃爍測量：
• 閃爍百分比（IEEE 標準 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；
• 閃爍指數（IEEE 標準 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；
• FFT 頻率分量分析；
• P st短期閃爍嚴(yan) 重程度（CIE:TN-006、CIE:TN-012、IEC TR 61547）；
• 頻閃可見度測量，SVM（CIE:TN-006、CIE:TN-012、IEC TR 63158）；
• M p ASSIST 閃爍感知指標；
• 聯合附錄JA10。
此外，當與(yu) 電源 LPS-CH-500結合使用時，PFL-200 允許根據 IEC TR 61547 進行閃爍測試。這些測試旨在探測光源在幹擾信號影響下在交流電路中運行時的閃爍穩定性。
PFL-200 通過全麵且強大的 S-BTS256軟件進行操作。這允許進行各種評估，例如 SVM 和 Pst。
跨阻放大器的一項重要質量特征是其對所有範圍進行精確且可追蹤的電流校準。每台 PFL-200 設備均附有各自的校準證書(shu) 。
• 軟件開發套件，用於(yu) 將設備集成到用戶自己的軟件中。
• 結合軟件工具 ST-Flicker 和可編程交流電源 LPS-CH-500 Gigahertz-Optik GmbH 為(wei) 符合 IEC TR 61547-1:2017 標準的測試係統提供 BTS256-EF 的功能擴展，用於(yu) 一般照明用途的設備- EMC 抗擾度要求 - 第 1 部分：客觀的光閃爍和波動抗擾度測試方法。
| 產品圖 | |
 |  |

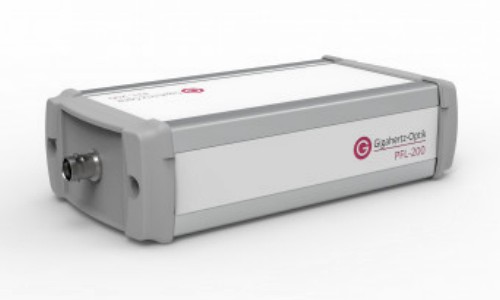

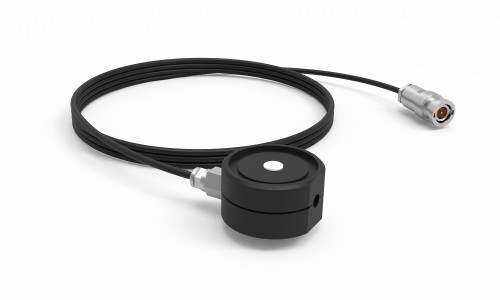

| PFL-200 用於 BNC 探測器，可進行快速閃爍測量 | VL-3702 作為示例檢測器（可選） |
 | |

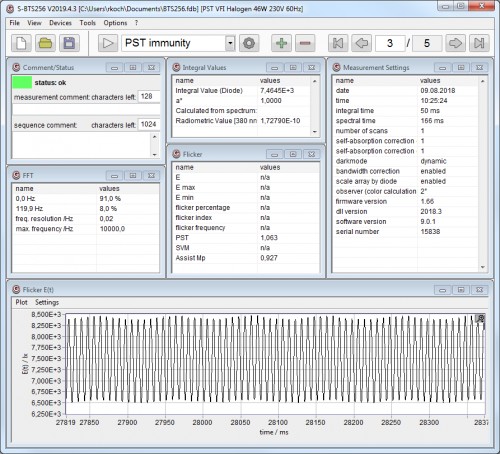

| 用於閃爍和光評估的 S-BTS256 軟件 | |
| （1）常規 | |||
| 簡短的介紹： | 用於 -1 (BNC) 探測器的閃爍放大器，帶 USB 接口用於遠程控製 | ||
| 主要特點： | 用於 SVM、Pst 等的閃爍放大器，USB 接口，包括直觀的軟件和閃爍評估，BNC (-1) 連接器 | ||
| 測量範圍： | 取決於探測器 | 典型應用： | 照明行業的精確閃爍測量 |
| 校準： | 放大器工廠校準，可溯源國家標準 | ||
| （2）產品 | |||||||
| 傳感器： | BNC 連接器 (-1) | ||||||
| 閃爍： | 被測量：閃爍百分比（IES:RP-16-10、CIE TN 006:2016、CIE TN 012:2021）、閃爍指數（IES:RP-16-10、CIE TN 006:2016、CIE TN 012:2021）、閃爍頻率、快速傅裏葉變換 (FFT)、P st 短期閃爍嚴重性 Pst (CIE TN 006:2016、CIE TN 012:2021、IEC TR 61547:2020)、頻閃效應能見度測量 SVM (CIE TN 006:2016、 CIE TN 012:2021、IEC TR 63158)、Mp ASSIST、聯合附錄 JA10。 BTS256-EF 的內(nei) 部存儲(chu) 器有限，因此當用作手持式儀(yi) 表（不帶 PC）時隻能訪問以下頻率範圍： | ||||||
| 測量時間（傳感器） | 測量時間（閃爍） | 采樣率 | 上限截止頻率 | 較低的截止頻率 | 可接受信噪比的不確定性 | FFT頻率分辨率 | |
| 50 ms | 41.0 ms | 20 µs | 5 kHz | 60 Hz | 1%+-0.5 Hz | 25 Hz | |
| 100 ms | 81.9 ms | 40 µs | 5 kHz | 30 Hz | 1%+-0.5 Hz | 12.5 Hz | |
| 200 ms | 163.8 ms | 80 µs | 2.5 kHz | 15 Hz | 1%+-0.5 Hz | 6.3 Hz | |
| 500 ms | 327.7 ms | 160 µs | 1.2 kHz | 8 Hz | 1%+-0.5 Hz | 3.2 Hz | |
| 1000 ms | 655.4 ms | 320 µs | 0.6 kHz | 4 Hz | 1%+-0.5 Hz | 1.6 Hz | |
| 3000 ms | 2620 ms | 1280 µs | 150 Hz | 1 Hz | 1%+-0.1 Hz | 0.4 Hz | |
| 6000 ms | 5240 ms | 2560 µs | 75 Hz | 0.5 Hz | 1%+-0.05 Hz | 0.2 Hz | |
| 12000 ms | 10486 ms | 5120 µs | 33 Hz | 0.25 Hz | 1%+-0.02 Hz | 0.1 Hz | |
| 當 BTS256-EF 與 PC 和 S-BTS256 或 S-SDK-BTS256軟件結合使用時，測量範圍可擴展至以下範圍： | |||||||
| 測量時間（閃爍） | 采樣率 | 上限截止頻率(3分貝) | 較低的截止頻率 | 可接受信噪比的不確定性 | FFT頻率分辨率 | ||
| min.1 ms | 1 ms (1kHz) - 5 µs (200kHz) | 200 Hz - 10 kHz | 2.5 kHz | 1% ± 0.5 Hz | 1 kHz | ||
| max.180 s (3 min) | 1 ms (1kHz) - 10 µs (100kHz) | 200 Hz - 10 kHz | 0.014 Hz | 1% ± 0.5 Hz | 0.005 Hz | ||

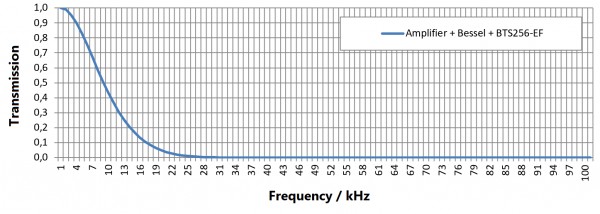

| 濾波器傳輸放大器： | |||||||
3dB 範圍 0 至 5 = 10 kHz，範圍 6 至 8 = 200Hz（對於(yu) 閃爍測量，僅(jin) 建議使用 0 到 5 的範圍） | |||||||
| 最小信號電流 | 0.1帕安 | 最大信號電流： | 20微安 | ||||
| （3）其它 | |||
| 微處理器： | 16Bit，25ns 指令周期 | 電源： | 每個 USB 5VDC、450mA |
| 接口： | USB 2.0（B 型 USB）； | ||
| 選項 WiFi：根據要求提供 WiFi 2.4 GHz（外部天線，範圍 > 100m） | |||
| 溫度範圍： | 工作：+10°C 至 +30°C； | ||
| 儲存：-10°C 至 +50°C | |||
| 運輸箱 | 333毫米×280毫米×70毫米，650克 | 尺寸 | 159毫米×85毫米×45毫米（長×寬×高） |
| 重量 | 430克 | ||
• VL-3701：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3702：用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）的探測器頭。 B 級，f1 ≤ 6 %。
• VL-3704：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3705：用於(yu) 測量暗視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。
• VL-3707：光度檢測器與(yu) 可選的 P-9710 光度計一起測量極低的照度。
• PD-11係列：帶 DP-11 安裝座的探測器頭。
• S-SDK-BTS256：BTS256 變體(ti) 的軟件開發套件。
• S-BTS256：BTS256 變體(ti) 的應用軟件。
• BTS256-EF：高精度閃爍計和通用照明光譜照度計
