德國 Gigahertz-Optik P-9202-4 是一款快速響應時間跨阻信號放大器。
• 具有電流電壓轉換功能的高品質模擬放大器；
• 短路操作的最小二極管失調電壓；
• 帶寬高達 330kHZ。 1μs 上升時間；
• IU 放大範圍大，從(cong) 10pA/V 到 1mA/V。
當在光伏模式下工作時，矽、鍺和銦镓砷光電二極管可提供光輸入與(yu) 其電信號的最佳線性相關(guan) 性。模擬信號放大器輸入端的實際短路需要電流電壓轉換放大器，其失調電壓非常低，與(yu) 所選增益範圍無關(guan) 。

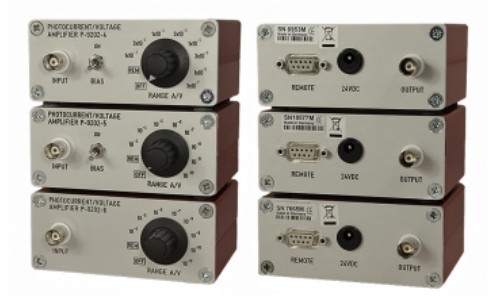

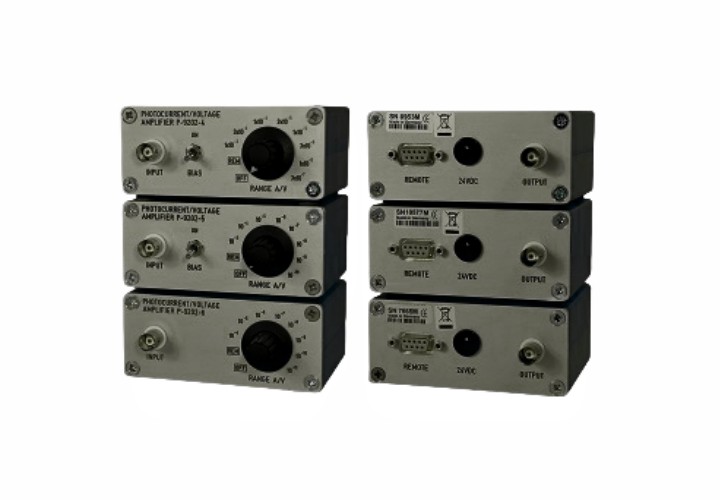

P-9202 放大器組裝在金屬屏蔽外殼中，配備低噪聲反饋電阻器和用於(yu) 增益選擇的金觸點讀取繼電器，可提供非常低的噪聲電壓信號。
P-9202-4 型號是一款快速放大器，具有從(cong) 300 nA/V 至 1 mA/V 的 8 級可切換靈敏度範圍，並且在所有增益範圍內(nei) 具有幾乎恒定的 1 µs 轉換速率。光電二極管可以在光伏或光電二極管模式（-5 V 偏置電壓）下運行。適用於(yu) 需要高達 1 MHz 的高帶寬或 1 µs 短上升時間的應用。
P-9202-5 型號是一款通用放大器，具有從(cong) 100 pA/V 到 1 mA/V 的 8 級可切換靈敏度範圍以及增益相關(guan) 的轉換速率。光電二極管可以在光伏或光電二極管模式（-5 V 偏置電壓）下運行。
P-9202-6 型號是一款靈敏度極高的放大器，具有從(cong) 10 pA/V 到 100 µA/V 的 8 級可切換靈敏度範圍以及可變的增益相關(guan) 轉換速率。該模型適用於(yu) 涉及從(cong) 10 femto A (0.01 pA) 範圍開始的極低光電二極管信號的應用。
| （1）產品規格 | |||
| 電源： | (16 - 24) VDC / 80mA | 輸出電壓： | 輸出電壓對應於(yu) 輸入電流 連接器：BNC; 插座輸出電壓： 最大±9V輸出電流：±5mA; 如果使用示波器測量輸出電壓，請將示波器的輸入阻抗設置為(wei) 1MOhm。 |
| 連接器：Friwo Nb。 105316 | |||
| 重要提示：僅使用隨附的插入式電源 | |||
| 電流輸入： | 連接器：BNC插座（屏蔽：-5V BIAS電壓或GND） | 最大信號電流： | ±5毫安 |
| 最大輸入電壓： | 直流電源電壓 / 2 | 偏差： | ± 5 pA（@ 20°C） |
| 偏差： | 輸入 BNC 插座屏蔽處的 -5 V 偏置電壓（可切換至 0 VDC 或 -5 VDC）。如果使用 -5 V 偏置電壓，則探測器的陽極必須連接到屏蔽層，陰極必須連接到 BNC 輸入連接器的內部觸點。 | ||
| 電流/電壓增益範圍： | 8（參見“範圍數據規範”） | 測量範圍： | 10 位旋轉開關（OFF、REM、8 個範圍） |
| 接口： | 用於(yu) 外部增益開關(guan) 的光耦合器輸入； (5V / 25mA)； 連接器：DSUB 9 針，母頭。 | ||
| 範圍規格 | |||||
| 範圍編號 | 範圍增益（(A/V） | 轉換速率(10 - 90%) | 噪音（p-p） | 錯誤(20°C) | 抵消*）(20°C) |
| 1 | 1·10-3 | 1 µs | 1 mV | 0.2% 2 mV | 10 V |
| 2 | 3·10-4 | 1 µs | 1 mV | 0.2% 5 mV | 30 V |
| 3 | 1·10-4 | 1 µs | 1 mV | 0.2% 2 mV | 100 V |
| 4 | 3·10-5 | 1 µs | 1 mV | 0.2%5mV | 300 V |
| 5 | 1·10-5 | 1 µs | 1 mV | 0.2% 2 mV | 1 mV |
| 6 | 3·10-6 | 1 µs | 3 mV | 0.2% 5 mV | 3 mV |
| 7 | 1·10-6 | 3 µs | 3 mV | 0.2% 2 mV | 10 mV |
| 8 | 3·10-7 | 3 µs | 10 mV | 0.2% 5 mV | 30 mV |
*) 失調誤差是由電流源的有限內(nei) 阻產(chan) 生的。要計算偏移誤差，請使用“偏移”列中的值和以下公式： U = 偏移/(R/k) U：最大值。輸出失調電壓 R：電流源內(nei) 阻（單位 k） | |||||
| 遠程範圍控製 | |||||
| 可以通過遠程接口選擇範圍。因此旋轉開關已設置為“REM”。通過在遠程連接器的相應控製引腳上施加+5VDC電壓（電流最大25mA），可以設置測量範圍。 | |||||
| 連接器 REMOTE（連接器類型：DSUB 9 針母頭） | |||||
| 引腳 1 | 遠程範圍組選擇（範圍 1 / 3 / 5 / 7 或範圍 2 / 4 / 6 / 8 | ||||
| 引腳 2 | 遠程範圍 7/8 | ||||
| 引腳 3 | 遠程範圍 5/6 | ||||
| 引腳 4 | 遠程範圍 3/4 | ||||
| 引腳 5 | 遙控範圍 1/2 | ||||
| 引腳 6 | 接地 | ||||
| 引腳 7 | 模擬輸出（ROUT = 1k） | ||||
| 引腳 8 | 遠程範圍常見 | ||||
| 引腳 9 | 自由的 | ||||
| 通過在相應引腳和引腳 8 之間施加 5VDC 電壓來選擇所需範圍 | |||||
| 範圍 | 引腳 5 | 引腳 4 | 引腳 3 | 引腳 2 | 引腳 1 |
| 1 | 5V | 0* | 0* | 0* | 0* |
| 2 | 5V | 0* | 0* | 0* | 5V |
| 3 | 0* | 5V | 0* | 0* | 0V |
| 4 | 0* | 5V | 0* | 0* | 5V |
| 5 | 0* | 0* | 5V | 0* | 0* |
| 6 | 0* | 0* | 5V | 0* | 5V |
| 7 | 0* | 0* | 0* | 5V | 0* |
| 8 | 0* | 0* | 0* | 5V | 5V |
| （2）其它 | |||
| 尺寸： | 105毫米×80毫米×45毫米 | 重量： | 500克 |
| 溫度範圍： | 操作：(5 至 40) °C 儲(chu) 存：(-10 至 50) °C | 濕度： | <80%，非冷凝 |
| 信息： | 在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||
