Gigahertz-Optik P-9202-6 高靈敏度跨阻信號放大器
詳情說明

      一、P-9202-6 高靈敏度跨阻信號放大器的特點

      德國 Gigahertz-Optik P-9202-6 是一款高靈敏度跨阻信號放大器。

         • 具有電流電壓轉換功能的高品質模擬放大器；

         • 用於(yu) 短路光電二極管操作的最小二極管失調電壓 (0.5mV)；

         • 2.5 秒至 25 秒上升時間，具體(ti) 取決(jue) 於(yu) 放大倍數；

         • 大 IU 放大範圍 – 1·10 -11 A/V 至 1·10 -4 A/V。


      二、P-9202-6 高靈敏度跨阻信號放大器介紹

      1、用於光探測器的跨阻放大器

      當在光伏模式下工作時，矽、鍺和銦镓砷光電二極管可提供光輸入與(yu) 其電信號的最佳線性相關(guan) 性。模擬信號放大器輸入端的實際短路需要電流電壓轉換放大器，其失調電壓非常低，與(yu) 所選增益範圍無關(guan) 。


      2、低噪聲輸出信號

      P-9202 放大器組裝在金屬屏蔽外殼中，配備低噪聲反饋電阻器和用於(yu) 增益選擇的金觸點讀取繼電器，可提供非常低的噪聲電壓信號。


      3、短上升時間型號 P-9202-4

      P-9202-4 型號是一款快速放大器，具有從(cong) 300 nA/V 至 1 mA/V 的 8 級可切換靈敏度範圍，並且在所有增益範圍內(nei) 具有幾乎恒定的 1 µs 轉換速率。光電二極管可以在光伏或光電二極管模式（-5 V 偏置電壓）下運行。適用於(yu) 需要高達 1 MHz 的高帶寬或 1 µs 短上升時間的應用。


      4、通用型號 P-9202-5

      P-9202-5 型號是一款通用放大器，具有從(cong) 100 pA/V 到 1 mA/V 的 8 級可切換靈敏度範圍以及增益相關(guan) 的轉換速率。光電二極管可以在光伏或光電二極管模式（-5 V 偏置電壓）下運行。


      5、極高增益型號 P-9202-6

      P-9202-6 型號是一款靈敏度極高的放大器，具有從(cong) 10 pA/V 到 100 µA/V 的 8 級可切換靈敏度範圍以及可變的增益相關(guan) 轉換速率。該模型適用於(yu) 涉及從(cong) 10 femto A (0.01 pA) 範圍開始的極低光電二極管信號的應用。

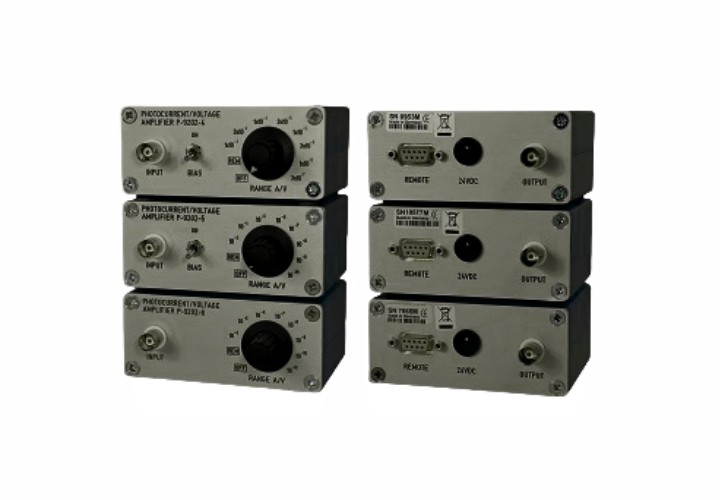

Gigahertz-Optik P-9202-6 高靈敏度跨阻信號放大器


      三、P-9202-6 高靈敏度跨阻信號放大器的技術規格

（1）產品規格
電源：

(16 - 24) VDC / 80mA

連接器：Friwo Nb。 105316

重要提示：僅(jin) 使用隨附的插入式電源

電流輸入：連接器：BNC 插座（屏蔽：-5V 偏置電壓或 GND）
最大信號電流：± 1 mA最大輸入電壓：直流電源電壓 / 2
偏差：± 2 pA（@ 20°C）電流/電壓增益範圍：8（參見“範圍數據規格”）
偏差：輸入 BNC 插座屏蔽處的 -5 V 偏置電壓（可切換至 0 VDC 或 -5 VDC）。如果使用 -5 V 偏置電壓，則探測器的陽極必須連接到屏蔽層，陰極必須連接到 BNC 輸入連接器的內部觸點。
輸出電壓：輸出電壓對應於輸入電流

連接器：BNC

插座輸出電壓：

最大±9V輸出電流：±5mA


如果使用示波器測量輸出電壓，請將示波器的輸入阻抗設置為(wei) 1MOhm。

測量範圍：10 位旋轉開關（OFF、REM、8 個範圍）接口：

用於(yu) 外部增益開關(guan) 的光耦合器輸入

(5 V / 25 mA)

連接器：DSUB 9 針，母頭


測量範圍
範圍編號範圍增益（A/V）轉換率(10% - 90%) 噪音(p-p)誤差（20°C）偏移*)(20 °C)
11·10-425 s0.5 mV0,2% 1 mV100 nV
21·10-525 s0.5 mV0,2% 1 mV1 µV
31·10-6250 ms0.5 mV0,2% 1 mV10 µV
41·10-7250 ms0.5 mV0,2% 1 mV100 µV
51·10-8250 ms0.5 mV0,5% 1 mV1 mV
61·10-9250 ms0.5 mV0,5% 1 mV10 mV
71·10-102.5 s0.5 mV1% 1 mV100 mV
81·10-112.5 s0.5 mV1% 1 mV1 V

*) 失調誤差是由電流源的有限內(nei) 阻產(chan) 生的。要計算偏移誤差，請使用“偏移”列中的值和以下公式：


U = 偏移/(R/k)

U：最大值。輸出失調電壓

R：電流源內(nei) 阻（單位 k）


接口：
可以通過遠程接口選擇範圍。因此旋轉開關已設置為“REM”。通過在遠程連接器的相應控製引腳上施加 +5 VDC 電壓（最大電流 25 mA），可以設置測量範圍。
連接器 REMOTE（連接器類型：DSUB 9 針母頭）
引腳 1遠程範圍組選擇（範圍 1 / 3 / 5 / 7 或範圍 2 / 4 / 6 / 8
引腳 2遠程範圍 7/8
引腳 3遠程範圍 5/6
引腳 4遠程範圍 3/4
引腳 5遙控範圍 1/2
引腳 6接地
引腳 7模擬輸出（ROUT = 1k）
引腳 8遠程範圍常見
引腳 9自由的
通過在相應引腳和引腳 8 之間施加 5 VDC 電壓來選擇所需範圍
範圍引腳 5引腳 4引腳 3引腳 2引腳 1
15V0*0*0*0*
25V0*0*0*5V
30*5V0*0*0V
40*5V0*0*5V
50*0*5V0*0*
60*0*5V0*5V
70*0*0*5V0*
80*0*0*5V5V


（2）其它
溫度範圍：

操作：（5 至 40）°C

儲(chu) 存：（-10 至 50）℃

尺寸：105毫米×80毫米×45毫米
濕度：<80%，非冷凝

信息：在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。


      四、可與 P-9202-6 高靈敏度跨阻信號放大器配置的儀器

         • VL-3701：用於(yu) 測量明視照度的探測器頭（以 Lux [lx] 為(wei) 單位）。

         • PD-9310A：高靈敏度探測器頭，用於(yu) 測量明視照度（以 Lux [lx] 為(wei) 單位）。特點：f1 ≤ 3 %，2.8nA/lx，20mm 擴散器，用於(yu) 驗光計和放大器，校準證書(shu) 。

         • RW-3701：用於(yu) 測量輻照度（W/m²）的探測器頭。

         • UV-3701：用於(yu) 測量 UV 輻射輻照度（以 W/m² 為(wei) 單位）的探測器頭。特點：光譜響應度為(wei) 315-400nm (UV-A)，餘(yu) 弦視場，適用於(yu) 驗光計和放大器，校準證書(shu) 。


      五、更多與 P-9202-6 高靈敏度跨阻信號放大器類似的產品

         • P-9202-4：快速響應時間跨阻信號放大器。

         • P-9202-5：通用跨阻信號放大器。
