Gigahertz-Optik CSS-45-UV(CSS-45-UV-WT) 光譜 UV 檢測器
詳情說明

      一、CSS-45-UV 光譜 UV 檢測器的特點

      德國 Gigahertz-Optik CSS-45-UV（CSS-45-UV-WT） 適用於(yu) UV LED 照明的緊湊且經濟高效的光譜 UV 檢測器。

         • 檢測器設計中的光譜 UV LED 測量（200 nm 至 440 nm）；

         • 可用作探測器頭或與(yu) CSS-D 一起使用；

         • 可直接安裝到積分球（直徑 45 mm）；

         • 通過 USB 即插即用連接，包括軟件。


      二、CSS-45-UV 光譜 UV 檢測器介紹

      一些 UV LED 測量應用需要將 UV 傳(chuan) 感器安裝在測量係統內(nei) 或遠程操作。工業(ye) 應用通常需要與(yu) PLC 係統集成。連續和遠程操作需要堅固耐用的光測量傳(chuan) 感器。對於(yu) 此類任務，Gigahertz-Optik 提供緊湊型光譜紫外線傳(chuan) 感器 CSS-45-UV。它是一款覆蓋 200 nm 至 440 nm 波長範圍的精密光譜輻射計。


      1、用於 UV LED 和其他 UV 源的 UV 光譜輻射計傳感器頭

      單獨的波長和線性校正可確保 UV LED 的精確測量，無論強度和光譜分布如何。

根據 CIE 214 進行數學帶寬校正，以實現準確的色度測量。

CSS-45-UV 的另一個(ge) 獨特功能是其機電快門，可實現傳(chuan) 感器的遠程控製暗調節。這對於(yu) 陣列光譜儀(yi) 的不受溫度影響的長期運行至關(guan) 重要。

具有精確餘(yu) 弦調節 (f 2 ≤ 1.5 %) 的漫射器，用於(yu) 測量擴展紫外線源的輻照度。


      2、堅固且緊湊

      緊湊的金屬外殼在設備周圍設有 M6 螺紋孔和 V 形槽，用於(yu) CSS-45-UV 的通用連接。可供下載的技術圖紙中給出了尺寸。帶有防濺電連接器的外殼符合防護等級 IP62 的要求。對於(yu) IP65 防護等級，需要帶有石英圓頂的傳(chuan) 感器型號。


      3、接口和軟件

      該傳(chuan) 感器提供 RS-485 和 USB 接口用於(yu) 遠程操作。可尋址的 RS-485 接口允許很長的電源線。多個(ge) CSS-45-UV 傳(chuan) 感器可以在 RS-485 控製以及 USB 遠程操作下一起操作。除了提供的最終用戶軟件之外，還可以選擇使用軟件開發套件 (SDK)，以簡化傳(chuan) 感器與(yu) 用戶編寫(xie) 的軟件的集成。

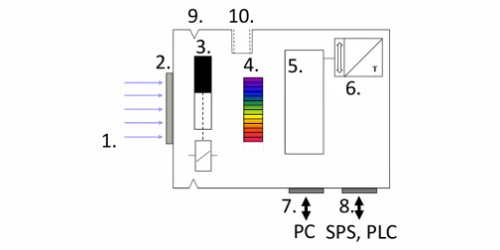

CSS-45-UV傳(chuan) 感器示意圖

CSS-45-UV傳(chuan) 感器示意圖

1) 入射光 2) 餘(yu) 弦漫射器 3) 機電快門 4) 陣列光譜儀(yi) 5) CPU

6) 溫度傳(chuan) 感器 7) USB連接器 8) RS-485連接器 9) V型槽 10) M6安裝螺紋


      4、適用於廣泛測量應用領域的眾多指標

      CSS-45-UV 包括一個(ge) 集成處理器。它根據測得的光譜測量數據計算出一套全麵的輻射和光譜輻射量。


      5、配件

      光傳(chuan) 感器 CSS-45-UV 可與(yu) 控製單元 CSS-D結合使用，用作手持式照度計。


      6、可追溯的工廠校準

      光測量儀(yi) 器的一個(ge) 重要質量特征是其精確且可追溯的校準。 Gigahertz-Optik GmbH 的校準實驗室保證了工廠校準的高質量和可追溯性。 CSS-45-UV 的校準由工廠校準證書(shu) 確認。



      三、CSS-45-UV 光譜 UV 檢測器的技術規格

（1）常規
簡短的介紹：用於 UV LED 測量的遠程紫外光譜輻射檢測器。
主要特點：通過 USB 2.0 或 RS 485 進行遠程操作。緊湊、堅固、防濺外殼，具有通用安裝選項。直接輸出輻射量。精密餘弦擴散器。遙控暗電平快門。應用程序軟件。
測量範圍：typ. (10E-4 - 10E2) W/(m²nm)校準：工廠校準。可追溯至國際校準標準。
典型應用：需要遠程定位單個或多個探測器的輻射設置。與定位設備一起使用，例如用於測繪。工業監控、紫外線殺菌照明、紫外線固化、紫外線光療。


（2）產品/光譜探測器
光譜範圍：(200 - 440) nm峰值波長：± 1 nm
光帶寬：

5.5 nm

根據 CIE 214 應用光學帶寬校正

光譜輻照度響應度範圍（光譜測量）：typ. (10E-4 - 10E2) W/(m²nm)
輸入光學器件：擴散窗直徑 10 mm，餘弦校正視場，f 2 ≤ 1.5 %


（3）其它
接口：USB 2.0、RS 485重量：130 g，僅傳感器，不含電纜
溫度範圍：

工作溫度：10°C 至 +30°C；

儲(chu) 存：-10°C 至 +50°C

電源：

5 VDC 通過 USB；

(3.5 - 25) VDC 通過定製插頭；

最大電流500毫安

尺寸：

直徑45毫米；

53 毫米高度*；

* 不含 WT 保護罩的高度

外殼：

防濺/防水等級：

CSS-45-UV：IP62

CSS-45-UV-WT：IP65

校準不確定度：光譜輻照度，可溯源至國家標準


產品圖

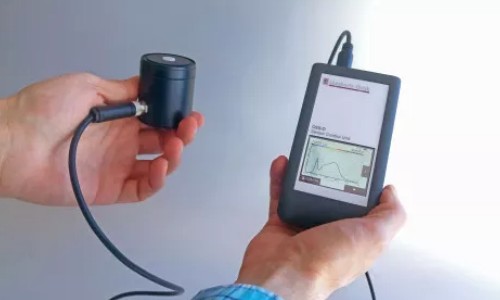

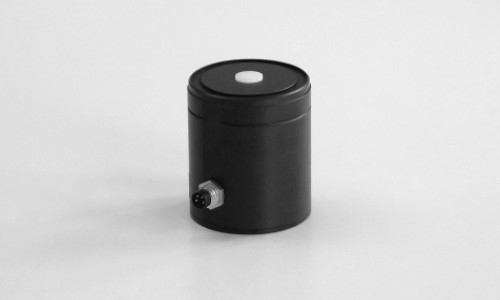

光譜輻射計傳感器 CSS-45-UV將 CSS-45 與控製單元 CSS-D 結合起來用作手持式儀器
光譜輻射計傳感器 CSS-45-UV將 CSS-45 與控製單元 CSS-D 結合起來用作手持式儀器

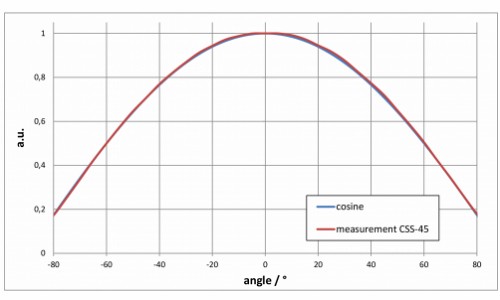

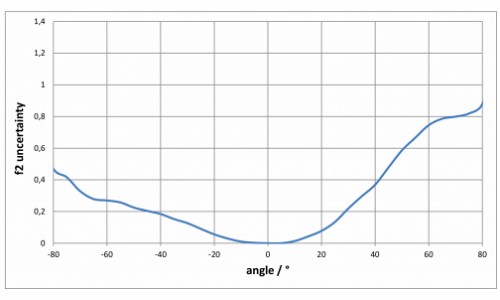

CSS-45 餘弦視場CSS-45 的角度相關 f2 誤差
CSS-45 餘弦視場CSS-45 的角度相關 f2 誤差


      四、更多與 CSS-45-UV 光譜 UV 檢測器類似的產品

         • BTS256-UV：手持式便攜式紫外光譜輻射計，具有創新的雜散光校正功能，可在紫外固化等應用中實現精確的輻照度和劑量測量。

         • CSS-45：適用於(yu) 傳(chuan) 統照明和 LED 照明的緊湊且經濟高效的光譜光探測器。
