Gigahertz-Optik BTS256-HI 高品質照度計

詳情說明

一、BTS256-HI 高品質照度計的特點

德國 Gigahertz-Optik BTS256-HI是一款緊湊型 Bi-Tec 測量設備，用於(yu) 測量牙科聚合燈和冷光源，特點：

• 測量窗口帶有積分球；

• 光譜輻射功率；

• 色溫、CRI、色品坐標等。

二、BTS256-HI 高品質照度計介紹

BTS256-HI 是一款高品質照度計，用於(yu) 測量牙科聚合燈和冷光源

1、BiTec 光傳感器用於複雜的光測量

移動測光表的特征之一是其 BiTec 光傳(chuan) 感器。它結合了矽光電二極管的特性和低噪聲 CMOS 二極管陣列的特性。 BiTec 傳(chuan) 感器通過兩(liang) 個(ge) 傳(chuan) 感器測量信號的相互校正，保證在大動態範圍內(nei) 精確的光度、光譜輻射和色度測量值。

2、矽光電二極管探測器，快速且線性

考慮到動態範圍、線性度和速度，矽光電二極管一直是並且仍然是終極輻射探測器。因此，BTS256-HI 的 BiTec 光傳(chuan) 感器中集成了矽光電二極管。由於(yu) 集成了二極管陣列的光譜測量數據，其與(yu) 光度 V(λ) CIE 響應度的精確匹配也非常適合 LED。

3、用於光譜測量數據的二極管陣列檢測器

BiTec 光傳(chuan) 感器的低噪聲 CMOS 二極管陣列提供發光光譜所需的精確測量數據。然後，該數據用於(yu) 計算顏色值以及優(you) 化光度響應度。

4、優化的信噪比

二極管陣列探測器的噪聲信號對信噪比有顯著影響，從(cong) 而影響測量信號的質量。 BiTec 光傳(chuan) 感器中的遠程控製快門可以在線補償(chang) 取決(jue) 於(yu) 溫度和積分時間的暗信號。

5、集成積分球

BTS256-HI 的積分球可以測量 2Pi 光源的輻射通量。它們(men) 的導光管直接放置在直徑15cm的防護窗上進行測量。

6、帶保護窗的積分球

為(wei) 了連續、長期使用，保護窗可保護積分球免受汙染。如有必要，可以輕鬆更換帶有卡口連接器的錐形適配器。

7、與電腦一起使用

BTS256-HI 具有 USB 2.0 接口，可將設備與(yu) PC 配合使用。這可以實現數據交換和電池充電。

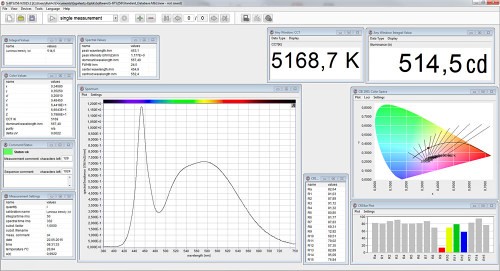

8、用戶軟件

設備價(jia) 格中包含的 S-BTS256 軟件提供了測量、測量數據顯示和數據傳(chuan) 輸所需的所有功能。該軟件先進、靈活的桌麵概念為(wei) 用戶提供了所需測量值的單獨組合。這可以是充滿勒克斯測量值的全屏，也可以是包含數字和圖形字段的矩陣。每個(ge) 桌麵星座都可以輕鬆保存以供將來使用。

9、多種光度和色度測量量

LED 的驗證和測試需要大跨度的測量量。 BTS256-HI 提供十二個(ge) 測量量，從(cong) 而滿足現代照度計的所有要求：

• Φp 光通量（lm）；

• Φe 輻射功率（W）；

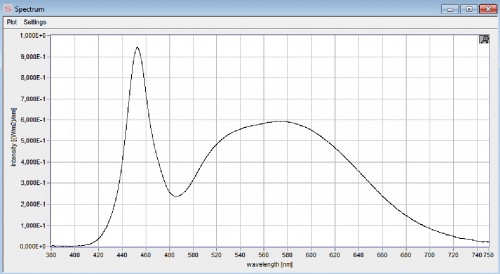

• Φλ 光譜輻射功率；

• x, y CIE 1931 顏色坐標；

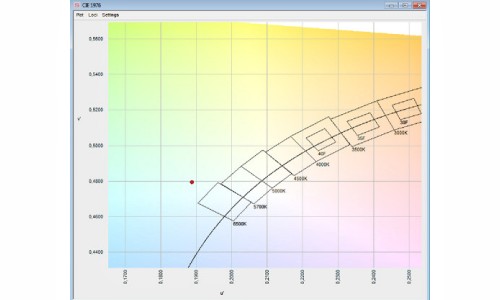

• u', v' CIE 1976 顏色坐標；

• CT色溫；

• 與(yu) 黑體(ti) 軌跡的 Δuv 偏差；

• λdom 主波長；

• λp 峰值強度波長；

• λ0,5 光譜半寬度；

• 純度顏色純度；

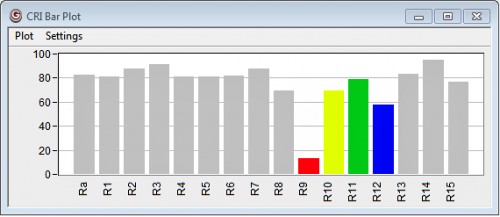

• CRI Ra 和 R1 至 R15 顯色指數。

10、軟件開發工具包

Gigahertz-Optik 為(wei) 程序員提供 S-SDK-BTS256 軟件開發工具。它可以與(yu) National Instruments 的 LabView、Microsoft 的 .NET 和 C/C++ 一起使用。 SDK 簡化了 BTS256-LED 測試儀(yi) 在內(nei) 部開發的軟件中的集成。

11、可追溯的校準

校準由 Gigahertz-Optik 的光度測量校準實驗室進行。校準是使用可追溯到國家和國際標準的校準標準完成的。建議每 12 個(ge) 月重新校準一次。

三、BTS256-HI 高品質照度計的技術規格

（1）常規
典型應用：	光通量、光譜輻射功率和發光顏色的照度計。	校準不確定度：	光通量 ± 4 %；輻射功率 ± 5 %。
傳感器：	具有光度寬帶檢測器和陣列光譜儀的雙技術傳感器。用於自動暗信號調整的集成光圈。
輸入光學器件：	入口窗後麵帶有合成 ODM98 塗層的積分球。 15 毫米直徑測量端口。

（2）光譜探測器
芯片：	CMOS二極管陣列	光譜範圍：	(360 - 830) nm
光帶寬：	5 nm	數據分辨率：	1 nm
積分時間：	(5.2 - 30000) ms	峰值波長：	± 0.5 nm
快門：	用於暗信號測量的自動光圈，其積分時間與光測量相同。光圈延遲=100ms。
主波長：	± 1 nm	色溫測量範圍：	(1700 - 17000) K
重複性 Δx 和 Δy：	± 0.0001（標準光源類型 A）	Δy Δx 不確定度：	± 0.002（標準光源類型 A）
	±0.0002（LED）		± 0.005（典型值 LED）
相關色溫：	± 50 K（標準光源類型 A）	CRI（顯色指數）：	Ra 和 R1 至 R15
	± 6 %（取決於 LED 光譜）
最小輻射功率：	0.2 mW（典型白光 LED）；	最大輻射功率：	50 W（典型白光 LED）；
	0.05 mW（典型藍色 LED）		16 W（典型藍色 LED）
雜散光：	6E-4（藍色LED）；
	6E-4（綠色LED）；
	6E-4（紅色LED）；
	1E-3（白光LED）。

（3）一體式探測器
篩選：	光譜響應度與精細的 CIE 光度匹配。通過光譜測量數據在線校正光度匹配（光譜失配因子校正）。
f1'（光譜不匹配）：	≤ 6 %（未校正）；
	≤ 3 % (f1' a(s z ( λ )) 分別通過光譜數據校正 F(s z ( λ ))，由 BTS 技術自動完成）
模數轉換器：	12 Bit	測量時間：	(0.1 - 6000) ms

（4）其它
微處理器：	16 位、25 ns 指令周期時間。	接口：	USB 2.0（B 型 USB 端口）
電源：	5 VDC 至 7 VDC，輔助燈電容器充電期間峰值 250 mA。
溫度範圍：	工作溫度：10°C 至 30°C；儲(chu) 存：-10°C 至 50°C。	重量：	500克
尺寸：	160 mm x 85 mm x 60 mm（長×寬×高）	運輸箱：	塑料硬頂外殼：333 mm x 280 mm x 70 mm，650 g
