德國 Gigahertz-Optik BTS2048-VL 是一款多功能、超快速度和高品質 LED 光譜儀(yi) /輻射計。
• Bi-Tec傳(chuan) 感器*：雙傳(chuan) 感器可實現更準確的測量；
• 用於(yu) LED 閃光燈分級的測光表；
• 測量時間極短（電子快門），高動態範圍（濾光輪）；
• 觸發輸入和輸出、以太網和 USB，用於(yu) 快速數據傳(chuan) 輸；
• 帶有漫射器的直接輸入光學器件用於(yu) 照度和光譜輻照度。可通過光通量和光譜輻照度積分球進行擴展。
在評估陣列光譜儀(yi) 係統對光輻射參數的絕對測量的適用性時，需要考慮許多因素。例如，隻有使用具有寬動態範圍的陣列檢測器才能測量具有不同額定功率的燈。精確、絕對的測量需要光譜輻射計的整個(ge) 動態範圍完全線性化，並且還需要精確、可追溯的校準。如果電子控製的動態範圍（由積分時間設置）不夠，則需要額外的衰減濾波器。濾波器選擇器必須具有機械堅固性，以確保測量係統的長期穩定性。對於(yu) 時間關(guan) 鍵的應用，例如脈衝(chong) 模式下的 LED 分級，電子控製的動態範圍必須足夠大，以避免在測量過程中更換耗時的濾波器。對於(yu) 絕對測量，CCD 的自動暗信號調整是最有益的。用於(yu) 前端和後端 LED 分級的光譜輻射計必須能夠實現測量與(yu) 在脈衝(chong) 模式下運行的測試 LED 的精確同步，需要合適的觸發接口和快速數據讀出。閃光測量（即光脈衝(chong) 內(nei) 的測量）需要電子快門，以便在觸發測量之前對所有像素進行瞬時 (ns) 調零。光通量、發光強度和發光強度分布的測量需要額外的配件，例如積分球、發光強度透鏡和測角儀(yi) 。與(yu) 這些入口光學配件的可重複連接至關(guan) 重要。將光譜輻射計直接安裝到附屬設備上有助於(yu) 避免靈活光導連接的影響。顏色測量的要求包括根據 CIE 13.3、CIE 15 和 TM-30-20（舊版本 TM-30-18 和 TM-30-15）、CIE224 進行精確計算。對於(yu) LED 和半導體(ti) 行業(ye) 的應用，係統還必須符合 CIE S025 和 LM-79-08 標準。和 TM-30-20（舊版本 TM-30-18 和 TM-30-15）、CIE224。對於(yu) LED 和半導體(ti) 行業(ye) 的應用，係統還必須符合 CIE S025 和 LM-79-08 標準。和 TM-30-20（舊版本 TM-30-18 和 TM-30-15）、CIE224。對於(yu) LED 和半導體(ti) 行業(ye) 的應用，係統還必須符合 CIE S025 和 LM-79-08 標準。
BTS2048-VL 滿足高端陣列光譜儀(yi) 的所有要求，並且盡管采用尖端設計，但價(jia) 格也很優(you) 惠。
*其獨特功能之一是 Gigahertz-Optik 開發的創新BiTec 傳(chuan) 感器，該傳(chuan) 感器由 V(lambda) 過濾矽光電二極管和光譜輻射計單元組成。這使得它極其線性、穩定和快速，因此保證了更高的測量精度，而且不會(hui) 帶來任何缺點。兩(liang) 個(ge) 傳(chuan) 感器都可以獨立使用，並且傳(chuan) 感器的相互校正有利於(yu) 準確性、速度和多功能性（參見有關(guan) BTS 技術的文章）。
帶電子快門的完全線性化 2048 像素 CCD 探測器可實現 2 µs 至 4 s 之間的積分時間，並提供極寬的動態範圍，無需額外的衰減濾波器。這比小型儀(yi) 器提供的常見毫秒積分時間高出三個(ge) 數量級。 TEC 冷卻光譜輻射計 ( BTS2048-VL-TEC)。該變體(ti) 的積分時間範圍為(wei) 2 µs 至 60 s。 2 nm 光學帶寬可確保 280 nm 至 1050 nm（0.4 nm/像素）範圍內(nei) 的準確光譜測量值。還實施了符合 CIE 214 的數學帶寬校正，以自動校正測量值。矽光電二極管在其動態範圍內(nei) 表現出極高的線性度。這使得它們(men) 非常適合 BiTec 探測器內(nei) CCD 的線性化（請參閱有關(guan) BTS 技術的文章）。持續測量二極管還可用於(yu) 同步 PWM 信號的測量。這使得能夠使用 BTS2048-VL 自動記錄絕對光譜數據，這對於(yu) 沒有 BiTec 傳(chuan) 感器的傳(chuan) 統光譜輻射計來說由於(yu) 積分時間的原因非常困難。此外，配有光度濾光片（CIE V-lambda）的矽光電二極管可以獨立於(yu) CCD 使用。因此，該設備可用於(yu) 對非常弱的信號執行快速測量，這使得 BTS2048-VL 非常適合集成在測角儀(yi) 中和其他係統。 BiTec 技術在這方麵的另一個(ge) 優(you) 勢是能夠使用光譜數據集成二極管光譜失配 (f1') 的在線校正。盡管 BTS2048-VL 光譜輻射計的尺寸緊湊，為(wei) 103 mm x 107 mm x 52 mm（長x寬x高），但它具有帶 OD1 和 OD2 衰減濾光片的遙控濾光輪以及用於(yu) 暗測量的快門。
BTS2048-VL 非常適合工業(ye) 前端和後端 LED 分級應用。其基於(yu) 背照式 CCD 的光譜儀(yi) 在觸發測量之前具有所有像素的電子調零功能。當測試 LED 在脈衝(chong) 電流模式下工作時，電子快門和測量觸發可以通過觸發端口與(yu) 電源同步。強大的微處理器隻需 7 毫秒即可通過快速 LAN 接口將完整的數據集傳(chuan) 輸到係統計算機。
BTS2048-VL 光譜輻射計具有擴散器窗口，因此可用於(yu) 測量輻照度/照度，包括。光譜、顏色、顯色指數，無需任何附屬設備。通過擴散窗，BTS2048-VL還可以直接安裝在積分球、亮度透鏡（根據CIE 127）和測角儀(yi) 等附件上，以測量光通量、發光強度和發光強度分布。 Gigahertz-Optik 還提供適用於(yu) 光導應用的BTS2048-VL-F 。
標準的S-BTS2048用戶軟件具有可定製的用戶界麵，並且非常易於(yu) 使用。它具有大量的顯示和功能模塊，當使用 Gigahertz-Optik GmbH 的相應配件配置 BTS2048-VL 時，可以激活這些模塊。
建議使用 S-SDK-BTS2048 開發者軟件將 BTS2048-VL 集成到客戶自己的軟件中。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-VL 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室已根據 ISO/IEC 17025 獲得 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。校準還包括相應的附件組件。每台設備均附有各自的校準證書(shu) 。
| 產品圖 | |
 |  |

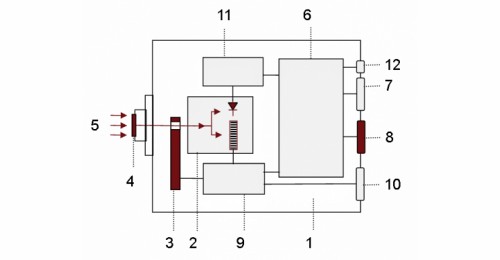

| 直接安裝測量裝置和附件 | 1) BTS2048-VL 2) 帶 Si 光電二極管的 BiTec 傳感器、CCD 陣列光譜儀 3) 帶 OD1、OD2 和快門的濾光輪 4) 精密餘弦漫射器 5) 光入射 6) 用於數據處理和通信的微處理器 7) USB 2.0 接口 8)高速以太網接口 9) 微處理器 CCD 傳感器控製 10) 觸發輸入/輸出 11) 微處理器光電二極管 12) 直流電源 |
 |  |

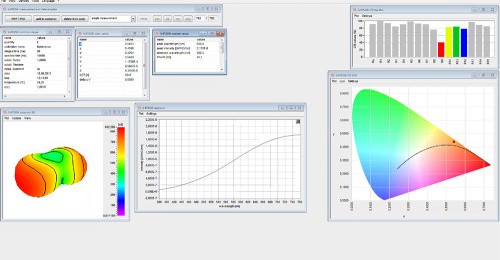

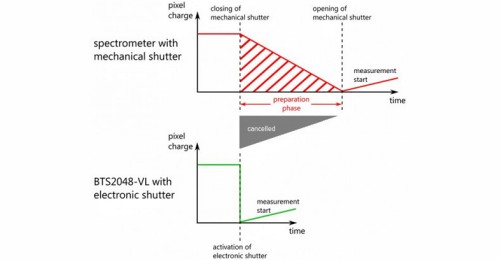

| 電子快門減少測量時間 | S-BTS2048 用戶軟件界麵 |
| （1）常規 | |||
| 簡短的介紹： | 具有寬動態範圍的高速光譜輻射計，用於連續波和脈衝測量輻照度/照度、光譜、發光顏色和顯色指數。用於測量其他參數的附件。 | ||
| 主要特點： | 設備緊湊。 BiTec 探測器，配備背照式 CCD（2048 像素、2 nm 光學帶寬、電子快門）和帶 V(lambda) 濾光片的矽光電二極管。光學帶寬校正（CIE214）。帶有快門和衰減濾波器的濾光輪。輸入透鏡帶有擴散器窗口，具有餘弦視場。自動 PWM 同步 | ||
| 測量範圍： | 光譜：300 nm 至 1050 nm，1 lx 至 3E8 lx（低飽和度白色 LED 的最低水平）； | ||
| 積分：光度測定 360 nm 至 830 nm，0.1 lx 噪聲信號高達 3E8 lx。 | |||
| 典型應用： | 用於設計應用的 CCD 光譜輻射計。用於集成到前端和後端 LED 分級測試係統中的模塊。 | ||
| 校準： | 工廠校準。可追溯至國際校準標準 | ||
| （2）產品 | |||
| 測量數量： | 光譜輻照度 (W/(m² nm))、輻照度 (W/m²)、照度 (lx)、光譜輻射強度 (W/(sr nm))、輻射強度 (W/sr)、發光強度 (cd)、主發光波長、峰值波長、中心波長、質心波長、x、y、u´、v´、X、Y、Z、delta uv、色溫、顯色指數 (CRI) Ra、R1-R15、TM-30-20 、CIE224、CQS、CIE170等。 | ||
| 可選積分球：另外光譜通量（W/nm）和光通量（lm） | |||
| 可選測角儀：另外輻射強度（W/sr）分布和發光強度（cd）分布 | |||
| 傳感器： | 精度等級 B 符合 DIN 5032 和 CIE No. 69； | ||
| f1`、u、f3 和 f4 精度等級 A 符合 DIN 5032 和 CIE No. 69。 | |||
| 濾光輪： | 4 個位置（打開、關閉、OD1、OD2）。用於遠程暗電流測量和動態範圍擴展。 | ||
| BiTec： | 可以使用二極管和陣列進行並行測量，從而通過二極管對陣列進行線性校正，並分別通過a*(s z ( λ )) F*(s z ( λ )) 在線校正二極管的光譜失配。 | ||
| 輸入光學器件： | 擴散器，餘弦校正視場 (f2 ≤ 3 %) | ||
| （3）光譜探測器 | |||
| 校準不確定度： | 光譜輻照度 | ||
| λ | u(k=2) | ||
| (300 - 304) nm: | ± 7 % | ||
| (305 - 349) nm: | ± 5 % | ||
| (350 - 399) nm: | ± 4.5 % | ||
| (400 - 780) nm: | ± 4 % | ||
| (781 - 1030) nm: | ± 4.5 % | ||
| (1031 - 1050) nm: | ± 5.5 % | ||
| 光譜輻照度響應度 (280 - 1050) nm。標準校準 (350 - 1050) nm，可選推薦校準 (300 - 1050) nm。BTS2048-VL-TEC可實現全係列。 | |||
| 光譜範圍： | (280 -1050) nm，參見校準限製 | 光帶寬： | 2 nm |
| 像素分辨率： | ~0.4 nm/像素 | 像素數： | 2048 |
| 芯片： | 高靈敏背照式CCD芯片 | 模數轉換器： | 16bit（25 ns 指令周期時間） |
| 峰值波長： | ±0.2 nm | 主波長： | ±0.5 nm *2 |
| Δy Δx 不確定度： | ±0.0015（標準光源A） | 相關色溫： | 標準光源A 30K； LED 高達 ± 1.5%，具體取決於 LED 光譜 |
| ±0.0020（普通LED） | |||
| 重複性 Δx 和 Δy： | ±0.0001 | 帶通校正： | 支持數學在線帶通校正 |
| 雜散光： | 2E-4 *3 | 線性度： | 完全線性化芯片>99.6% |
| 基線噪聲： | 5 cts *4 | 信噪比： | 5000*5 |
| 動態範圍： | >9 震級 | 光譜輻照度響應範圍： | (2E-5 - 2E5) W/(m²nm) *6*7 |
| CRI（顯色指數）： | Ra 和 R1 至 R15 | 積分時間： | 2μs - 4s *1 |
| 典型測量時間： | 10lx 2.5s *10 100lx 250ms *10 1000lx 25ms *10 | ||
| （4）一體式探測器 | |||
| 篩選： | 光譜響應度與精細的 CIE 光度匹配。通過光譜測量數據在線校正光度匹配（光譜失配因子校正）。 | ||
| 測量時間： | 20 µs - 6000 ms | ||
| 範圍 | 上升時間 (10 – 90) % | ||
| 0,1,2 | 50 µs | ||
| 3,4,5 | 65 µs | ||
| 6,7,8 | 1.5 ms | ||
| 測量範圍： | 九 (9) 個測量範圍，具有卓越的偏移校正功能 | 校準： | 照度 ± 2.2 % |
| 測量範圍： | 最小可測量照度值（二極管）：0.1 lx *11 | f1'（光譜不匹配）： | ≤6%（未校正） |
| 最大可測量照度值（二極管）：3E8 lx *12 | ≤1,5%（f1' a*(s z ( λ )) 分別通過光譜數據校正 F*(s z ( λ ))，由 BTS 技術自動完成） | ||
| 模數轉換器： | 16bit | ||
| （5）圖表 | |||

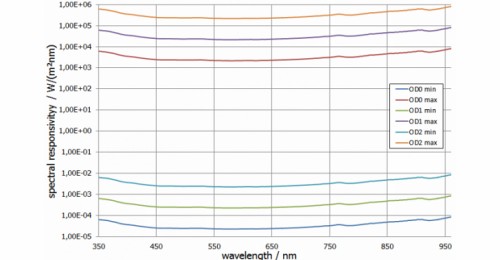

| 光譜響應度： |  | ||

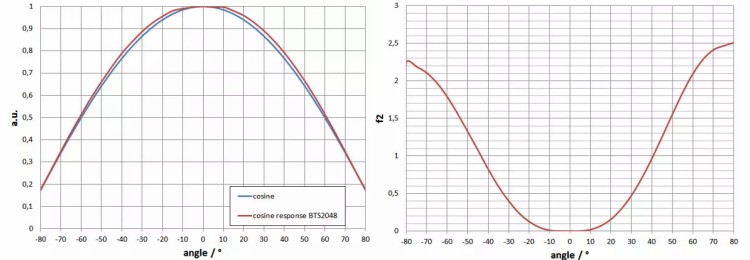

| f2（方向響應/餘弦誤差）： |  | ||
| （6）其它 | |||
| 微處理器： | 32位用於設備控製，16位用於CCD陣列控製，8位用於光電二極管控製。 | ||
| 接口： | USB V2.0、以太網（LAN UDP協議）、RS232、RS485。 | ||
| 數據傳輸： | 標準為 2048 個浮點數組值，通過以太網 7ms，通過 USB 2.0 140 ms。 | ||
| 輸入接口： | 2x (0 - 25) VDC，1x 光電耦合器隔離 5 V / 5 mA | ||
| 輸出接口： | 最大 2x 集電極開路最大 25V 500毫安 | 扳機： | 合並觸發輸入（不同選項、上升/下降沿、延遲等） |
| 軟件： | 用戶軟件 S-BTS2048 | ||
| 可選軟件開發套件 S-SDK-BTS2048，用於基於 C、C++、C# 或 LabView 中的 .dll 進行用戶軟件設置。 | |||
| 電源： | 帶電源：直流輸入 5V (±10 %) @ 700 mA； | 尺寸： | 103 mm x 107 mm x 52 mm（長×寬×高） |
| 帶 USB 總線 (500mA) *8。 | 重量： | 500克 | |
| 安裝： | 三腳架和 M6 螺紋； | 溫度範圍： | 儲存：（-10 至 50）℃ |
| 前適配器 UMPA-1.0-HL，與積分球端口框架 UMPF-1.0-HL 配合使用。 | 操作：（10 至 30）°C *9 | ||
| 信息： | *1 建議每次改變積分時間時執行一次新的暗信號測量。 | ||
| *2 典型值，主波長的不確定性取決於 LED 的光譜分布。 | |||
| *3 典型值，在 LED 峰值左側 100nm 處測量冷白色寬帶 LED。 | |||
| *4 *5 典型值是在未對 4ms 測量時間和陣列的滿量程控製進行平均的情況下測得的。平均導致 S/N 二次上升。即基本噪聲二次下降，例如平均到 100 倍，將 S/N 提高 10 倍。 | |||
| *6 最小 500/1 S/N。全量程控製下的最大值。 | |||
| *7 隻允許短時間照射，以避免熱損傷。 | |||
| *8 在 USB 連接期間，由於電流供應有限，例如沒有以太網，並非所有功能都可用。 | |||
| *9 設備需要溫度穩定在約 100 ℃。 25分鍾如果在預熱階段進行測量，或者在變化的溫度下進行測量，則每次測量都需要進行暗信號測量。在高溫和最大積分時間下，可以使用降低的動態。 | |||
| *10 白色 LED 測量和 20000 計數（信號暗）飽和度<。 | |||
| *11 2 秒測量時間（典型值 1E-2 lx）時最靈敏測量範圍內噪聲的標準偏差。 | |||
| *12 使用 OD2 濾光片，僅照明很短時間由於熱損壞而允許的時間。 | |||
| 選項（1）：150mm 積分球 (UMBB-150) | ||||
| 光譜輻射通量響應度範圍（光譜測量）： | (5E-8 - 5E2) W/nm | 典型測量時間： | 20000 cts 測量： | |
| 1 lm | 80 ms | |||
| 光通量測量範圍（積分測量）： | (3E-5 - 1E5) lm | 10 lm | 8 ms | |
| 100 lm | 800 μs | |||
| 球體直徑： | 150 mm | 通過 5000 cts 和降噪優化測量時間： | ||
| 10 lm | 2 ms | |||
| 校準： | 光通量：±4% | |||
| 光譜輻射功率： | ||||
| (350 - 399) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| (400 - 800) nm: | OD0: ± 4,5 % | OD1: ± 4,5 % | OD2: ± 4,5 % | |
| (801 - 1000) nm: | OD0: ± 6,5 % | OD1: ± 6,5 % | OD2: ± 6,5 % | |
| (1001 - 1050) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| 光譜輻射功率響應度 (350 - 1050) nm | ||||
| 選項（2）：210mm 積分球 (UMBB-210) | ||||
| 光譜輻射通量響應度範圍（光譜測量） | (1E-7 - 1E3) W/nm | 典型測量時間 | 20000 cts 測量： | |
| 1 lm | 160 ms | |||
| 光通量測量範圍（積分測量） | (7E-5 - 2E5) lm | 10 lm | 16 ms | |
| 100 lm | 1600 μs | |||
| 球體直徑 | 210 mm | 通過 5000 cts 和降噪優化測量時間： | ||
| 10 lm | 4 ms | |||
| 校準： | 光通量：±4% | |||
| 光譜輻射功率： | ||||
| (350 - 399) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| (400 - 800) nm: | OD0: ± 4,5 % | OD1: ± 4,5 % | OD2: ± 4,5 % | |
| (801 - 1000) nm: | OD0: ± 6,5 % | OD1: ± 6,5 % | OD2: ± 6,5 % | |
| (1001 - 1050) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| 光譜輻射功率響應度 (350 - 1050) nm | ||||
| 選項（3）：1000mm 積分球 (UMTB-1000-HFT) | ||||
| 光譜輻射通量響應度範圍（光譜測量）： | (2E-6 - 2E4) W/nm | 典型測量時間： | 20000 cts 測量： | |
| 10 lm | 450 ms | |||
| 光通量測量範圍（積分測量）： | (1E-3 - 4E6) lm | 100 lm | 45 ms | |
| 1000 lm | 4,5 s | |||
| 球體直徑： | 1000 mm | 通過 5000 cts 和降噪優化測量時間： | ||
| 10 lm | 112 ms | |||
| 校準： | 光通量：±4% | |||
| 光譜輻射功率： | ||||
| (350 - 399) nm: | OD0: ± 8 % | OD1: ± 11 % | OD2: ± 11 % | |
| (400 - 800) nm: | OD0: ± 4,5 % | OD1: ± 5 % | OD2: ± 5 % | |
| (801 - 1000) nm: | OD0: ± 6,5 % | OD1: ± 7 % | OD2: ± 7 % | |
| (1001 - 1050) nm: | OD0: ± 8 % | OD1: ± 11 % | OD2: ± 11 % | |
| 光譜輻射功率響應度 (350 - 1050) nm | ||||
| 選項（4）：測角儀 (GB-GD-360-RB40) | ||||
| 光譜輻射強度響應度範圍 | (1E-5 - 1E5) W/(sr nm) ;以1m測量距離 | |||
| 發光強度測量範圍（積分測量） | (1E-1 - 3E8) cd ;以1m測量距離 | |||
| 校準： | 發光強度：±4%: | |||
| 光譜輻射強度： | ||||
| (350 - 399) nm: | OD0: ± 7 % | OD1: ± 8 % | OD2: ± 9 % | |
| (400 - 800) nm: | OD0: ± 4 % | OD1: ± 4 % | OD2: ± 4 % | |
| (801 - 1000) nm: | OD0: ± 6 % | OD1: ± 6 % | OD2: ± 6 % | |
| (1001 - 1050) nm: | OD0: ± 7 % | OD1: ± 8 % | OD2: ±9 % | |
| 光譜輻射強度響應度 (350 - 1050) nm | ||||
| 選項（5）：ILED-B (CP-ILED-B-IS-1.0-HL) | ||||
| 光譜輻射強度 (ILED-B) 響應度範圍（光譜測量） | (5E-7 - 5E3) W/nm | |||
| 測量範圍 ILED-B（積分測量） | (3E-4 - 1E6) cd | |||
| 校準： | 發光強度 ILED-B：± 4 % | |||
| 光譜輻射強度 ILED-B： | ||||
| (350 - 399) nm: | OD0: ± 7 % | OD1: ± 8 % | OD2: ± 9 % | |
| (400 - 800) nm: | OD0: ± 4 % | OD1: ± 4 % | OD2: ± 4 % | |
| (801 - 1000) nm: | OD0: ± 6 % | OD1: ± 6 % | OD2: ± 6 % | |
| (1001 - 1050) nm: | OD0: ± 7 % | OD1: ± 8 % | OD2: ± 9 % | |
| 光譜輻射強度響應度 (350 - 1050) nm | ||||
• GB-GD-360-RB40-2-BTS2048-VL：用於(yu) 測量 2π 射燈和 LED 的發光強度分布的係統
• TPI21-TH：用於(yu) 測試 LED 和 LED 組件的測量係統

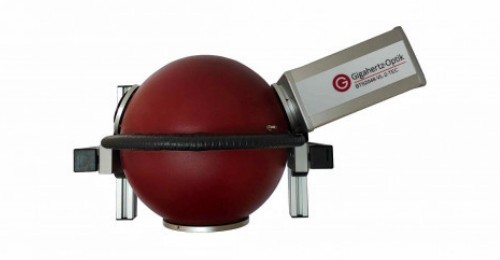

• ISD-15-BTS2048-VL：用於(yu) LED 測試和係統集成的緊湊型積分球光譜輻射計係統
• ISD-25-BTS2048-VL：用於(yu) 測量最大 76.2 毫米的單個(ge) 2π LED 燈的光通量和光色的係統。
• BTS2048-VL-CP-ILED-B-IS-1.0-HL：CCD 傳(chuan) 感器光譜輻射計，用於(yu) 測量 CIE 127B 平均 LED 強度。特點： 測量適配器具有緊湊的積分球，可實現均勻的活動區域。用於(yu) CW 和脈衝(chong) 測量的高端 CCD 傳(chuan) 感器光譜輻射計。
五、更多與(yu) BTS2048-VL 光譜儀(yi) 類似的產(chan) 品
• BTS2048-VL-TEC：多功能溫控高速高質量 LED 光譜儀(yi)
• BTS2048-VL-F：多功能高速 BTS2048-VL 的光纖耦合版本
• BTS2048-VL-TEC-F：多功能高速 BTS2048-VL-TEC 的光纖耦合版本
• BTS2048 Series：緊湊型光譜輻射計具有出色的光學性能和 BiTec 技術，可實現實驗室和現場使用的精確測量。
