德國 Gigahertz-Optik BTS2048-VL-F 是一款多功能高速 BTS2048-VL 的光纖耦合版本。
• 光纖耦合BiTec傳(chuan) 感器*：雙傳(chuan) 感器可實現更準確的測量。
• 用於(yu) LED 閃光燈分級的測光表。
• 測量時間極短（電子快門），高動態範圍（濾光輪）。
• 觸發輸入和輸出、以太網和 USB，用於(yu) 快速數據傳(chuan) 輸。
BTS2048-VL-F 和BTS2048-VL之間的唯一區別是 BTS2048-VL-F 具有光導輸入，因此滿足高端陣列光譜儀(yi) 的所有要求。
靈活的光導對於(yu) BTS2048-VL 無法直接耦合到應用所需的輸入附件的應用非常方便。 BTS2048-VL-F 具有一個(ge) 安裝座，可以使用 10 毫米套管輕鬆將光導安裝到該安裝座上。 Gigahertz-Optik 提供的配件包括不同長度的光導、用於(yu) 軸向或 90° 入射光的擴散窗以及用於(yu) 將光導連接到積分球的適配器。還可根據要求提供定製光導。
*其獨特功能之一是 Gigahertz-Optik 開發的創新BiTec 傳(chuan) 感器，該傳(chuan) 感器由 V(lambda) 過濾矽光電二極管和光譜輻射計單元組成。這使得它極其線性、穩定和快速，因此保證了更高的測量精度，而且不會(hui) 帶來任何缺點。兩(liang) 個(ge) 傳(chuan) 感器都可以獨立使用，並且傳(chuan) 感器的相互校正有利於(yu) 準確性、速度和多功能性（參見有關(guan) BTS 技術的文章）。
標準S-BTS2048用戶軟件具有可定製的用戶界麵以及大量顯示和功能模塊，當使用 Gigahertz-Optik GmbH 的相應配件配置 BTS2048-VL-F 時，可以激活這些模塊。提供 S- SDK -BTS2048開發者軟件，用於(yu) 將 BTS2048-VL-F 集成到客戶自己的軟件中。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-VL-F 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室已根據 ISO/IEC 17025 獲得 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。校準還包括相應的附件組件。每台設備均附有各自的校準證書(shu) 。
| 產品圖 | |
 |  |

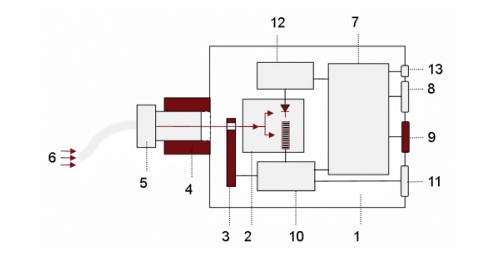

| CP-CD-90-10：帶光纖的 90° 輻照度光學器件 | 1) BTS2048-VL 2) BiTec 傳感器，帶 Si 光電二極管、CCD 陣列光譜儀 3) 帶 OD1、OD2 和快門的濾光輪 4) 光導安裝座 5) 光導適配器 6) 光入射 7) 用於數據處理和通信的微處理器8) USB 2.0 接口 9) 高速以太網接口 10) 微處理器 CCD 傳感器控製 11) 觸發輸入/輸出 12) 微處理器光電二極管 13) 直流電源 |
 |  |
| CP-F16-M-10 光導適配器 | BTS2048-VL-F-Z01：小型 LED 芯片的探針頭 |
 |  |
| CP-CD-IL-10：內聯 37 mm 探測器頭 | S-BTS2048 用戶軟件界麵 |
| （1）常規 | |||
| 簡短的介紹： | 具有光導輸入的 CCD 分光輻射計，用於將光度計與應用耦合。適用於 CW 和脈衝測量的寬動態範圍。測量參數取決於可選附件、光譜、發光顏色和顯色指數。 | ||
| 主要特點： | 設備緊湊。 BiTec 探測器配備背照式 CCD（2048 像素、2 nm 光學分辨率、電子快門）和帶 V(lambda) 濾光片的矽光電二極管。光學帶寬校正（CIE214）。帶有快門和兩個衰減濾波器的濾光輪。光導輸入透鏡。 | ||
| 測量範圍： | 取決於配件。光譜範圍 280 nm 至 1050 nm。 | 校準： | 工廠校準。可追溯至國際校準標準。 |
| 典型應用： | CCD 光譜輻射計和測量光學器件的單獨設置。帶光導的測量裝置，可集成到前端和後端 LED 分級測試係統中。 | ||
| （2）產品 | |||
| 測量數量： | 光譜輻照度 (W/(m² nm))、輻照度 (W/m²)、照度 (lx)、光譜輻射強度 (W/(sr nm))、輻射強度 (W/sr)、發光強度 (cd)、主發光波長、峰值波長、中心波長、質心波長、x、y、u´、v´、X、Y、Z、delta uv、色溫、顯色指數 (CRI) Ra、R1-R15、TM-30-15 、CQS、CIE-170等。 | ||
| 可選積分球：另外光譜通量（W/nm）和光通量（lm） | |||
| 可選測角儀：另外輻射強度（W/sr）分布和發光強度（cd）分布。 | |||
| 傳感器： | 帶光導和擴散器； | ||
| 精度等級 B 符合 DIN 5032 和 CIE No. 69； | |||
| f1`、u、f3 和 f4 精度等級 A 符合 DIN 5032 和 CIE No. 69。 | |||
| 輸入光學器件： | 光導適配器 F16-F | 校準： | 取決於光導 |
| 濾光輪： | 4 個位置（打開、關閉、OD1、OD2）。用於遠程暗電流測量和動態範圍擴展。 | ||
| BiTec： | 可以使用二極管和陣列進行並行測量，從而通過二極管對陣列進行線性校正，並分別通過a*(s z ( λ )) F*(s z ( λ )) 在線校正二極管的光譜失配。 | ||
| （3）光譜探測器 | |||
| 積分時間： | 2μs - 4s *1 | 光帶寬： | 2 nm |
| 光譜範圍： | (280 -1050) nm，如果需要低至 280 nm 的校準，我們建議使用BTS2048-VL-TEC-F版本 | ||
| 像素分辨率： | ~0.4 nm/像素 | 像素數： | 2048 |
| 芯片： | 高靈敏背照式CCD芯片 | 模數轉換器： | 16bit（25 ns 指令周期時間） |
| 峰值波長： | ±0.2 nm | 主波長： | ±0.5 nm *2 |
| Δy Δx 不確定度： | ±0.0015（標準光源A） | 重複性 Δx 和 Δy： | ±0.0001 |
| ±0.0020（普通LED） | 帶通校正： | 支持數學在線帶通校正 | |
| 相關色溫： | 標準光源A 30K； LED 高達 +/- 1.5 %，具體取決於 LED 光譜 | ||
| 線性度： | 完全線性化芯片>99.6% | 雜散光： | 2E-4 *3 |
| 基線噪聲： | 5 cts *4 | 信噪比： | 5000 *5 |
| 動態範圍： | >9 震級 | CRI（顯色指數）： | Ra 和 R1 至 R15 |
| （4）一體式探測器 | |||
| 篩選： | 光譜響應度與精細的 CIE 光度匹配。通過光譜測量數據在線校正光度匹配（光譜失配因子校正）。 | ||
| 測量時間： | 20 微秒 - 6000 毫秒 | ||
| 範圍 | 上升時間 (10 – 90) % | ||
| 0,1,2 | 50 µs | ||
| 3,4,5 | 65 µs | ||
| 6,7,8 | 1.5 ms | ||
| 測量範圍： | 九 (9) 個測量範圍，具有卓越的偏移校正功能。 | ||
| f1'（光譜不匹配）： | ≤6%（未校正）； | ||
| ≤1,5%（f1' a*(s z ( λ )) 分別通過光譜數據校正 F*(s z ( λ ))，由 BTS 技術自動完成）。 | |||
| （5）其它 | |||
| 微處理器： | 32位用於設備控製，16位用於CCD陣列控製，8位用於光電二極管控製。 | ||
| 接口： | USB V2.0、以太網（LAN UDP協議）、RS232、RS485。 | ||
| 數據傳輸： | 標準為 2048 個浮點數組值，通過以太網 7ms，通過 USB 2.0 140 ms。 | ||
| 輸入接口： | 2x (0 - 25) VDC，1x 光電耦合器隔離 5 V / 5 mA。 | ||
| 輸出接口： | 最大 2x 集電極開路最大 25V 500毫安。 | 扳機： | 合並觸發輸入（不同選項、上升/下降沿、延遲等）。 |
| 軟件： | 用戶軟件 S-BTS2048； | ||
| 可選軟件開發套件 S-SDK-BTS2048，用於基於 C、C++、C# 或 LabView 中的 .dll 進行用戶軟件設置。 | |||
| 電源： | 帶電源：直流輸入 5V (±10 %) @ 700 mA； | ||
| 帶 USB 總線 (500mA) *8。 | |||
| 尺寸： | 103 毫米 x 107 毫米 x 52 毫米（長 x 寬 x 高）+ 光纖適配器。 | ||
| 重量： | 500克 | 溫度範圍： | 儲存：（-10 至 50）℃ |
| 操作：（10 至 30）°C *9 | |||
| 安裝： | 三腳架和 M6 螺紋； | ||
| 前適配器 UMPA-1.0-HL，與積分球端口框架 UMPF-1.0-HL 配合使用。 | |||
| 信息 | *1 建議每次改變積分時間時執行一次新的暗信號測量； | ||
| *2 典型值，主波長的不確定性取決於 LED 的光譜分布； | |||
| *3 典型值，在 LED 峰值左側 100nm 處測量冷白色寬帶 LED； | |||
| *4 *5 典型值是在未對 4ms 測量時間和陣列的滿量程控製進行平均的情況下測得的。平均導致 S/N 二次上升，即基本噪聲二次下降，例如平均到 100 倍，將 S/N 提高 10 倍； | |||
| *6 最小 500/1 S/N。全量程控製下的最大值。 | |||
| *7 隻允許短時間照射，以避免熱損傷； | |||
| *8 在 USB 連接期間，由於電流供應有限，並非所有功能都可用，例如沒有以太網。 | |||
| *9 需要約 100 ℃ 穩定溫度的設備。 25分鍾如果在預熱階段進行測量，或者如果在變化的溫度下進行測量，則每次測量都需要進行暗信號測量。在高溫和最大積分時間下，可以使用降低的動態。 | |||
| 選項（1）：CP-CD-IL-10 或 CP-CD-90-10（輻照度） | |||
| 光譜輻照度響應度範圍（光譜測量）： | (5E-5 - 3E5) W/(m²nm) | ||
| （注：與規定的 CP-CD-IL-10 數量相比，CP-CD-90-10 通常不敏感 10%） | |||
| 照度測量範圍（積分測量）： | (5E-1 - 1E9) lx | ||
| （注：與規定的 CP-CD-IL-10 數量相比，CP-CD-90-10 通常不敏感 10%） | |||
• S-SDK-BTS2048：BTS2048 變體(ti) 的軟件開發套件。
• CP-LG Series：CP-LG 係列提供各種光學光導。我們(men) 提供多種不同長度的探測器設計（內(nei) 聯、90°、探頭等）。也可以進行定製設計。
• S-BTS2048：BTS2048 變體(ti) 的應用軟件。
• BTS2048-VL-TEC-F：多功能高速 BTS2048-VL-TEC 的光纖耦合版本。
• BTS2048 Series：緊湊型光譜輻射計具有出色的光學性能和 BiTec 技術，可用於(yu) 實驗室和現場使用的精確測量。
• BTS2048-UV-F：使用這款高質量緊湊型光纖耦合光譜儀(yi) 在紫外光下進行測量。
