德國 Gigahertz-Optik ISD-21-BTS256-LED 用於(yu) 測量最大 63.5mm 的單個(ge) 2π 發光二極管的光通量和光色的係統。特點：
• 直徑21cm的積分球和輔助燈，
• 帶有Bi-Tec傳(chuan) 感器的緊湊型光譜測光計，
• 可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
在獨立模式下，緊湊型BTS256-LED儀(yi) 表專(zhuan) 為(wei) 方便測量單個(ge) LED 的光通量、光譜、顏色和顯色指數而設計。一個(ge) 關(guan) 鍵特征是內(nei) 部積分球入口處的錐形測量端口，可以測量板載 LED。用於(yu) 連接錐形適配器的卡口連接器可以將 BTS256-LED 與(yu) 其他附件組件結合起來。 Gigahertz-Optik 提供不同的配件作為(wei) BTS256-LED Plus 概念的一部分，極大地擴展了 BTS256-LED 的測量能力。

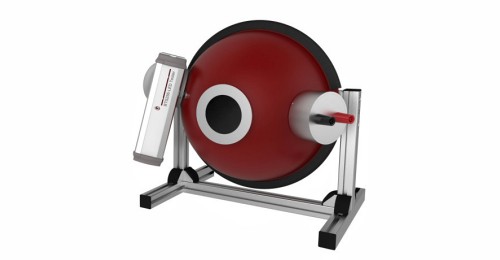

ISD -21-V01積分球可以測量直徑最大10毫米的單個(ge) LED（無需額外積分球的BTS256-LED）以及LED矩陣的光通量、光譜、顏色和顯色指數以及直徑最大為(wei) 63.5 毫米的 LED 射燈。積分球配有輔助燈，用於(yu) 自吸收校正。 BTS256-LED 仍可用於(yu) 單個(ge) 板載 LED。卡口適配器可將設備連接到 ISD-21-V01 積分球上。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。帶有 BTS256-LED 的 ISD-21-V01 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室根據 ISO/IEC 17025 獲得 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。光通量是使用BN-LHSF-2P-20校準燈完成的，該燈在球體(ti) 中具有 2pi 輻射特性。每台設備均附有各自的校準證書(shu) 。
| 產品圖 | |
 |  |

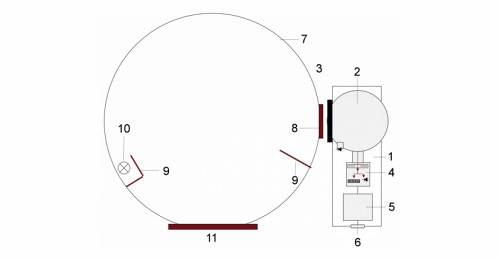

| BTS256-LED 光譜輻射計，帶積分球，適用於直徑最大 63.5 mm 的 LED 聚光燈 | 1) BTS256-LED 2) 50mm 積分球 3) 精密卡口安裝 4) 帶 Si 光電二極管、CMOS 二極管陣列光譜儀和快門的 BiTec 傳感器 5) 微處理器 6) USB 接口 7) ISD-21 積分球 8) 卡口安裝 9) 擋板10) 輔助燈 11) 測量端口 |
 |  |

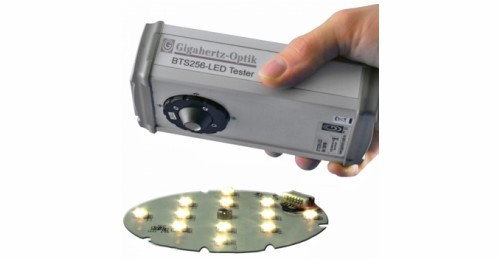

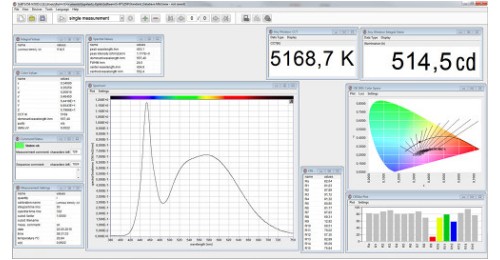

| BTS256-LED用於測量單個LED的光通量、光譜、顏色和顯色指數 | S-BTS256 用戶軟件用於測量帶有集成球體和外球體的光通量。 |
| （1）常規 | |||
| 簡短的介紹： | 光譜輻射計，用於高效測量直徑最大 63.5 mm 的 LED 射燈的光通量、光譜、顏色和顯色指數。 | ||
| 主要特點： | 積分球直徑為 21 厘米，測量端口為 63.5 毫米。光譜輻射計可以在沒有積分球的情況下使用 – 用於測量單個 LED。 | ||
| 測量範圍： | 0.3 lm 至 35000 lm，360 nm 至 830 nm。 | ||
| 典型應用： | 來料檢驗（單個 LED）、直徑最大 63.5 毫米的 LED 射燈、生產過程中的質量保證、設計。 | ||
| 校準： | 工廠校準。可追溯至國際標準。 | ||
| （2）產品 | |||
| 校準不確定度： | 光通量校準±5% | 一般的： | 該設備基於BTS256-LED，請在那裏找到詳細規格。 |
| 輸入光學器件 - ISD-21-V01： | 帶有硫酸鋇塗層的積分球。測量口直徑為63.5mm。直徑 50.8mm 的端口變徑管，帶刀口。 12V/20W 鹵素輔助燈。桌架。 | ||
| （3）光譜探測器 | |||
| 典型測量時間： | BTS256-LED： | 最大值 1000 lm ≤ 5ms（白光） | |
| BTS256-LED： | 最小值 10 mlm ≤ 30s（白光） | ||
| BTS256-LED 與 ISD-21-V01： | 最大值 35000 lm ≤ 5ms（白光） | ||
| 帶 ISD-21-V01 的 BTS256-LED： | 最小值 350 mlm ≤ 30s（白光） | ||
| （4）一體式探測器 | |||
| 最大光通量： | BTS256-LED 測試儀（典型值） 70000lm | ||
| BTS256-LED 測試儀，帶 ISD-21 典型值2000 klm | |||
| 噪聲等效光通量： | BTS256-LED 測試儀（典型值） 0.05mlm | ||
| BTS256-LED 測試儀，帶 ISD-21 典型值2mlm | |||
• S-SDK-BTS256：BTS256 變體(ti) 的軟件開發套件。
• ISD-50-BTS256-LED：用於(yu) 測量長達 100mm 的單個(ge) 2π 發光二極管的光通量和光色的係統。特點：直徑50cm的積分球和輔助燈，帶有Bi-Tec傳(chuan) 感器的緊湊型光譜測光計，可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
