德國 Gigahertz-Optik ISD-100HF-BTS256-LED 是一款 2π 和 4π 光源光通量測量係統：
• 積分球直徑1000毫米，半球形外殼用於(yu) 打開和關(guan) 閉；
• 輔助燈；
• BTS256-LED照度計，用於(yu) 精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標、用戶軟件等；
• 根據 CIE:TN-006、IEC TR 61547、IEC TR 63158、Mp ASSIST、JA10、IES:RP-16-10、IEEE 1789-2015 等測量閃爍和 TLA 的選項；
• 選項：四極測試插座、附加端口。
在獨立模式下，緊湊型BTS256-LED儀(yi) 表專(zhuan) 為(wei) 方便測量單個(ge) LED 的光通量、光譜、顏色和顯色指數而設計。一個(ge) 關(guan) 鍵特征是內(nei) 部積分球入口處的錐形測量端口，可以測量板載 LED。用於(yu) 連接錐形適配器的卡口連接器可以將 BTS256-LED 與(yu) 其他附件組件結合起來。 Gigahertz-Optik 提供不同的配件作為(wei) BTS256-LED Plus 概念的一部分，極大地擴展了 BTS256-LED 的測量能力。
使用 ISD-100HF-V01 或 ISD-100HF-V02 積分球增強 BTS256-LED

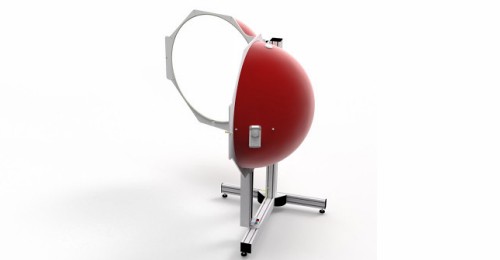

直徑100厘米的ISD-100HF-V01積分球可以測量球內(nei) 輻射特性為(wei) 2 pi和4 pi的超大LED燈的光通量、光譜、顏色和顯色指數。球體(ti) 的一半可以打開，以便將 LED 燈固定到球體(ti) 中心的樣品架上。樣品架的高度可以調節。 ISD-100HF-V02 作為(wei) 替代方案提供，並具有一個(ge) 直徑為(wei) 254 mm 的附加測量端口，用於(yu) 測量 2pi 燈。當不使用時，它會(hui) 保持關(guan) 閉狀態。兩(liang) 種型號都配備了輔助燈。 BTS256-LED 仍可用於(yu) 測量單個(ge) 板載 LED。卡口適配器可將設備連接到 ISD-100HF 積分球上。
除了光通量、光譜、顏色等光計量量的研究之外，光源的其他特性也發揮著重要作用。為(wei) 了能夠在歐洲市場上提供光源，根據生態設計指令，有必要對光閃爍和頻閃效應等時間強度調製進行研究。該應用領域被概括為(wei) 術語“時間光偽(wei) 影（TLA）”。
Gigahertz-Optik 提供積分球型號 ISD-100HF-V08 作為(wei) 變體(ti) 。除了光譜輻射計 BTS256-LED 測試儀(yi) 外，該型號還提供連接附加光電二極管檢測器的選項。它可以與(yu) PFL-200 測量設備一起測量閃爍和 TLA 。
具體(ti) 而言，可以使用以下測量量：
• 閃爍百分比（IEEE 標準 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；
• 閃爍指數（IEEE 標準 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；
• FFT 頻率分量分析；
• P st短期閃爍嚴(yan) 重程度（CIE:TN-006、CIE:TN-012、IEC TR 61547）；
• 頻閃可見度測量，SVM（CIE:TN-006、CIE:TN-012、IEC TR 63158）；
• M p ASSIST 閃爍感知指標；
• 聯合附錄JA10。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。配備 BTS256-LED 的 ISD-100-HF 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室已根據ISO/IEC 17025獲得 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。光通量是使用放置在球體(ti) 中心的 BN-LHSF-104 進行的。具有附加測量端口的球體(ti) 需要使用BN-LHSF-2P-20校準燈進行額外校準，該燈在積分球中具有 2pi 輻射特性。每個(ge) 設備都帶有各自的校準證書(shu) 。
| 產品圖 | |
 |  |

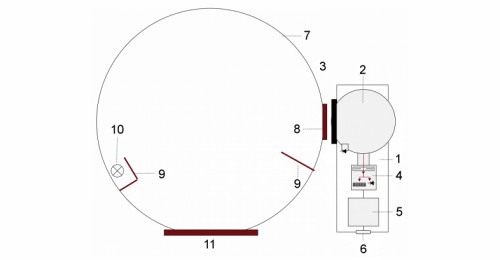

| BTS256-LED 光譜輻射計，配有積分球 ISD-100HF-V01，適用於球內 2pi 和 4pi LED 燈。 ISD-100HF-V02 帶有附加測量端口和插頭。 | 1) BTS256-LED 2) 50mm 積分球 3) 精密卡口安裝 4) 帶 Si 光電二極管、CMOS 二極管陣列光譜儀和快門的 BiTec 傳感器 5) 微處理器 6) USB 接口 7) ISD-21 積分球 8) 卡口安裝 9) 擋板10) 輔助燈 11) 測量端口 |
 |  |

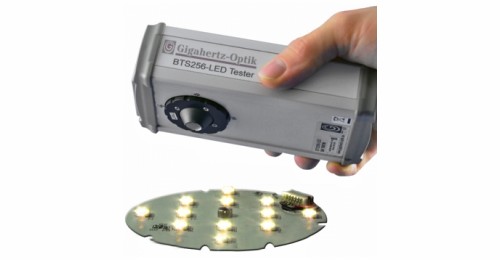

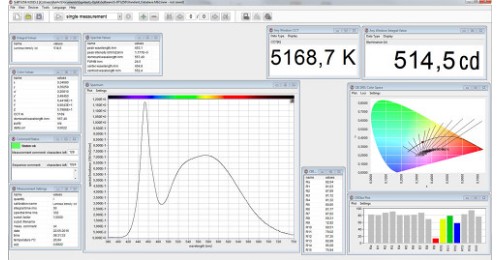

| BTS256-LED用於測量單個LED的光通量、光譜、顏色和顯色指數 | S-BTS256 用戶軟件用於測量帶有集成球體和外球體的光通量。 |
| （1）常規 | |||
| 簡短的介紹： | ISD-100HF-V01-BTS256-LED： | 光譜輻射計，用於測量光通量、光譜、顏色和顯色指數。 LED 燈位於球體中心的操作。 | |
| ISD-100HF-V02-BTS256-LED： | 光譜輻射計，用於測量光通量、光譜、顏色和顯色指數。 LED 燈位於球體中心或球體外部的操作。 | ||
| 主要特點： | ISD-100HF-V01-BTS256-LED： | 直徑為 100 厘米的積分球。高度可調的樣品架。無需積分球即可使用光譜輻射計測量單個 LED。 | |
| ISD-100HF-V02-BTS256-LED： | 直徑為 100 厘米的積分球。一個可打開的半球。額外的測量端口直徑為 254 毫米。高度可調的樣品架。無需積分球即可使用光譜輻射計測量單個 LED。 | ||
| 測量範圍： | 4 lm 至 400,000 lm，360 nm 至 830 nm。 | ||
| 典型應用： | 來料檢驗（LED 燈）、生產過程中的質量保證、設計 | ||
| 校準： | 工廠校準。可追溯至國際標準 | ||
| （2）產品 | |||
| 校準不確定度： | 光通量校準±5% | ||
| 輸入光學器件 - ISD-100HF-V01： | 帶有硫酸鋇塗層的積分球。內徑1000mm。一個可打開的半球。 UMSH-AP-1000 高度可調樣品架。檢測器和燈球中心之間的擋板，範圍可達 300 毫米。 12V/100W 鹵素輔助燈。桌架。 | ||
| 一般的： | 該設備基於BTS256-LED，請在那裏找到詳細規格。 | ||
| （3）光譜探測器 | |||
| 典型測量時間： | BTS256-LED： | 最大值 1000 lm ≤ 5 ms（白光） | |
| BTS256-LED： | 最小值10 mlm ≤ 30 s（白光） | ||
| BTS256-LED with ISD-100HF-V01： | 最大值 400000 lm ≤ 5 ms（白光） | ||
| BTS256-LED with ISD-100HF-V01： | 最小值 4 lm ≤ 30 s（白光） | ||
| （4）一體式探測器 | |||
| 最大光通量： | BTS256-LED ： | 典型值70000 lm | |
| BTS256-LED with ISD-100： | 典型值32000 lm | ||
| 噪聲等效光通量： | BTS256-LED Tester： | 典型值 0.05 mlm | |
| BTS256-LED Tester with ISD-100： | 典型值40 mlm | ||
• UMLA-SHAP-E27：與(yu) 積分球一起使用的燈泡測量插座。特點：E27插座。將燈連接到電隔離電源和電壓測量的四極杆。
• UMLA-SHAP-E14：與(yu) 積分球一起使用的燈泡測量插座。特點：E14插座。將燈連接到電隔離電源和電壓測量的四極杆。
• UMLA-SHAP-G9：與(yu) 積分球一起使用的燈泡測量插座。特點：G9插座。四線連接的燈座用於(yu) 單獨供電和電壓測量。
• UMLA-SHAP-GU10：與(yu) 積分球一起使用的燈泡測量插座。特點：GU10插座。四線連接的燈座用於(yu) 單獨供電和電壓測量。
• UMLA-SHAP-GU5.3：與(yu) 積分球一起使用的燈泡測量插座。特點：GU5.3插座。四線連接的燈座用於(yu) 單獨供電和電壓測量。
• S-SDK-BTS256：BTS256 變體(ti) 的軟件開發套件。
