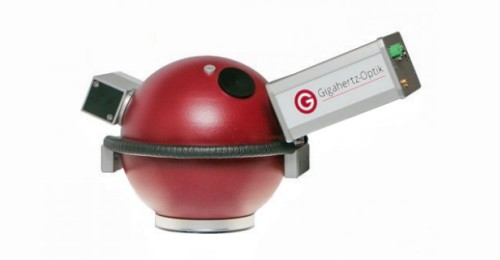

德國 Gigahertz-Optik ISD-15-BTS2048-VL 是一款用於(yu) LED 測試和係統集成的緊湊型積分球光譜輻射計係統：
• 直徑 15 cm 積分球、輔助燈、防塵測量端口（玻璃圓頂）、2π 幾何形狀；
• 脈衝(chong) 和連續波測量；
• 快速快門（電子快門），積分時間極短 (2 µs)；
• 配備BiTec傳(chuan) 感器* 的高端光譜輻射計，可快速準確地測量光通量、光譜輻射功率、CCT、CRI 等。
高品質的 BTS2048係列CCD光譜儀(yi) 是國際公認的高端產(chan) 品。它是市場上最緊湊的光譜輻射計之一，可在許多應用中直接進行係統集成，而無需昂貴且可能降低測量質量的光導。其特征之一是其擴散器窗口，允許直接安裝到積分球（例如ISD-15）上以測量光通量。有關(guan) BTS2048-VL 的更多詳細信息可以在相應的數據表中找到。該裝置還有BTS2048-VL-TEC熱電冷卻版本。
BTS2048 非常適合用於(yu) 工業(ye) LED 分級。特別是，它可用於(yu) 執行 CIE S025 或 DIN 5032-9 規定的 LED 時間同步脈衝(chong) 測量。當想要考慮測量中的熱效應時，這是必要的（另請參閱有關(guan) SSL/LED 測試的技術文章）。 CCD 傳(chuan) 感器的所有像素（電子快門）的瞬時電子歸零設置與(yu) 其觸發接口相結合，可實現 BTS2048 測量和 LED 電流供應之間的完美同步。該器件還具有極寬的動態範圍，最短積分時間僅(jin) 為(wei) 2 µs。這比傳(chuan) 統設備（通常為(wei) 毫秒）短 1000 倍，從(cong) 而可以實現 OD3 因子。此外，內(nei) 部 OD1 和 OD2 濾波器將動態範圍提高了高達 9 個(ge) 數量級，並且快速以太網接口提供了快速的數據傳(chuan) 輸。為(wei) 了讓用戶將該設備集成到他們(men) 的係統中，BTS2048 係列提供了功能強大的S-SDK-BTS2048軟件開發套件。
*其獨特功能之一是 Gigahertz-Optik 開發的創新BiTec 傳(chuan) 感器，該傳(chuan) 感器由 V(lambda) 過濾矽光電二極管和光譜輻射計單元組成。這使得它極其線性、穩定和快速，因此保證了更高的測量精度，而且不會(hui) 帶來任何缺點。兩(liang) 個(ge) 傳(chuan) 感器都可以獨立使用，並且傳(chuan) 感器的相互校正有利於(yu) 準確性、速度和多功能性（參見有關(guan) BTS 技術的文章）。
BTS2048可以直接與(yu) 積分球結合來測量發光強度。積分球和光譜儀(yi) 設計緊湊、重量輕且無需連接光導，形成一個(ge) 整體(ti) 模塊，可以方便地集成到前端和後端 LED 分檔的完整測試係統中。它作為(wei) 完全校準的模塊提供。該模塊可以作為(wei) 單個(ge) 實體(ti) 進行重新校準。無需連接光導，可方便地進行重新校準，且不確定性較低。BN-LHSF-2P-20 2pi 校準燈可用於(yu) 使用隨附的用戶軟件直接在測試係統中執行重新校準。
Gigahertz Optik GmbH 的積分球構造套件允許定製，從(cong) 而使積分球盡可能適應特定應用。
ISD-15-V01 具有許多特性，使其非常適合與(yu) BTS2048 光譜輻射計結合進行光通量測量。它的直徑為(wei) 150 毫米（6 英寸），在 2Pi 接受度和光通量方麵提供了良好的折衷，以實現高靈敏度。直徑 35 毫米的測量端口具有刀刃，可不受限製地進入光線。測量端口後麵集成了一個(ge) 透明圓頂，以保護球體(ti) 塗層免受工業(ye) 環境中的汙染。該球體(ti) 具有輔助燈以補償(chang) 自吸收效應。輔助燈的照明是通過漫射窗完成的。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 ISD-15-V01 -BTS2048-VL 2pi 光通量光譜輻射計在 Gigahertz-Optik 的 DAkkS 認證 (DK-15047-01-00) ISO/IEC 17025 校準實驗室 進行光譜響應度和光譜輻照度校準。使用積分球中具有 2pi 輻射特性的BN-LHSF-2P-20校準燈進行校準。每個(ge) 設備都帶有各自的校準證書(shu) 。
Gigahertz-Optik 提供 S-SDK-BTS2048 軟件開發套件，用於(yu) 將 ISD-15-BTS2048-VL 2pi 光通量光譜輻射計與(yu) 用戶 LED 測試係統的係統軟件集成。
| 產品圖 | |
 |  |

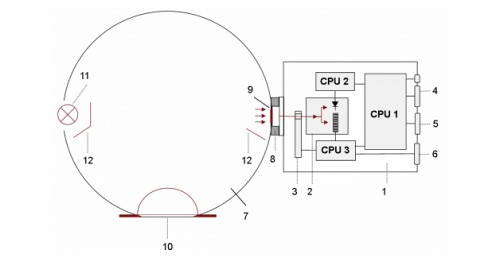

| ISD-15-BTS2048-VL 用於 LED 測試和係統集成的緊湊型積分球光譜輻射計係統 | 1) BTS2048-VL 2) BiTec 傳感器，帶 Si 光電二極管、CCD 光譜儀 3) 帶 OD1、OD2 和快門的濾光輪 4) USB 2.0 接口 5) 高速以太網接口 6) 觸發輸入/輸出 7) 球體表麵擴散器 8 ) 帶防護圓頂窗和刀口設計的測量端口 11) 輔助燈 12) 擋板 |
 |  |

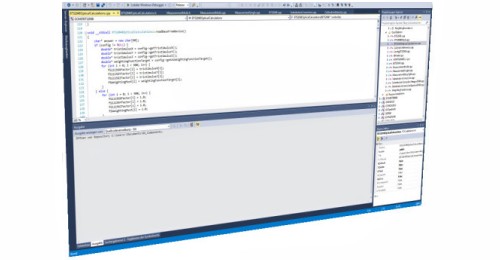

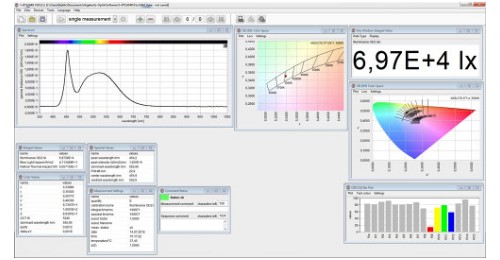

| S-BTS2048應用軟件 | S-SDK-BTS2048軟件開發套件 |
| （1）常規 | |||
| 簡短的介紹： | 2pi 光通量光譜儀作為 LED 測試係統的集成模塊，用於基於光通量、光譜、顏色和顯色指數的 LED 前端和後端測試。 | ||
| 主要特點： | 積分球直徑為 15 厘米，測量端口為 35 毫米，可防止汙染。高品質CCD傳感器光譜輻射計。 | ||
| 測量範圍： | 光通量：積分 0.03 mlm 至 100 klm，典型白光 LED 的光譜：2 lm 至 16000 klm； | ||
| 光譜輻射通量：1E-7 W/nm 至 7E2 W/nm； | |||
| 光譜範圍：350 nm 至 1050 nm。 | |||
| 典型應用： | 用於集成到 LED 測試係統中的 2pi 光通量光譜輻射計。 LED 電路板、LED 矩陣、LED 射燈的在線質量保證。 | ||
| 校準： | 工廠校準。可追溯至國際校準標準。 | ||
• S-SDK-BTS2048：BTS2048 變體(ti) 的軟件開發套件。
• BN-LHSF-2P-20：2π 光譜通量、總通量和 CCT 校準標準燈。
• S-BTS2048：BTS2048 變體(ti) 的應用軟件。
• TPI21-TH：用於(yu) 測試 LED 和 LED 組件的測量係統。
