德國 Gigahertz-Optik ISD-100HF-BTS2048-VL 是一款 2π 和 4π 光源光通量測量係統。
• 積分球直徑1000毫米，半球形外殼用於(yu) 打開和關(guan) 閉；
• 輔助燈；
• BTS2048-VL 照度計，用於(yu) 精確測量光通量、光譜輻射功率、CCT、CRI、色度坐標、用戶軟件等；
• 選項：四極測試插座、附加端口。
基於(yu) BTS2048-VL CCD的高質量光譜輻射計是國際公認的高端產(chan) 品。它是市場上最緊湊的光譜輻射計之一，可在許多應用中直接進行係統集成，而無需昂貴且可能降低測量質量的光導。其特征之一是其擴散器窗口具有餘(yu) 弦校正視場，用於(yu) 測量光譜輻照度和光譜照度。這還允許直接安裝到積分球（例如ISD-100HF）上以測量光通量。有關(guan) BTS2048-VL 的更多詳細信息，請參閱相應的數據表。該裝置還有BTS2048-VL-TEC熱電冷卻版本。
直徑100cm積分球ISD-100HF-V05可與(yu) BTS2048-VL配合測量單個(ge) LED、LED陣列、LED燈具的光通量、光譜、顏色和顯色指數。具有2pi和4pi輻射特性的光源可以按照CIE 127要求進行測量。可以打開一個(ge) 半球，以便於(yu) 使用高度可調的樣品架將測試燈放置在球體(ti) 中心。內(nei) 置四端子電氣連接。ISD-100HF-V06 型號有一個(ge) 額外的測量端口，適用於(yu) 直徑最大 254 毫米（10 英寸）的 2pi 燈。不使用時保持關(guan) 閉狀態。 .. 測量裝置前麵集成了一個(ge) 擋板，可以遮蔽距離球體(ti) 中心 300 毫米以內(nei) 的區域。輔助燈有助於(yu) 補償(chang) 測量期間的自吸收效應。 BTS2048-VL 和 ISD-100HF 的組合滿足 CIE 127、CIE S025 和 LM-79-08 對定向 (2pi) 和非定向 (4pi) LED 燈光通量測量的要求。其中包括光譜分辨率、動態範圍和光譜輻射計的穩定性，以及理想的球體(ti) 塗層、輔助燈、使用擴散器窗口、擋板和可選溫度傳(chuan) 感器的測量設備的耦合。光譜輻射計的穩定性和穩定性，以及理想的球體(ti) 塗層、輔助燈、使用擴散器窗口、擋板和可選溫度傳(chuan) 感器的測量設備的耦合。光譜輻射計的穩定性和穩定性，以及理想的球體(ti) 塗層、輔助燈、使用擴散器窗口、擋板和可選溫度傳(chuan) 感器的測量設備的耦合。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。配備 BTS2048-VL 的 ISD-100HF 已在 Gigahertz-Optik 的 DAkkS 認可 (DK-15047-01-00) 校準實驗室根據 ISO/IEC 17025 進行光譜響應度和光譜輻照度校準。光通量的校準是通過將 BN-LHSF-104 燈放置在球體(ti) 中心來執行。額外的測量端口需要使用具有 2pi 輻射特性的BN-LHSF-2P-20校準燈進行校準。每個(ge) 設備都配有各自的校準證書(shu) 。
| 產品圖 | |
 |  |

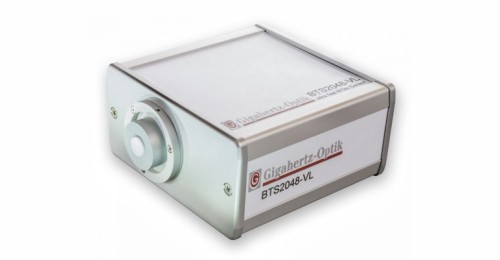

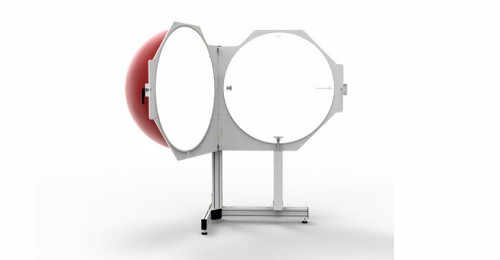

可打開的 ISD-100HF-V06 積分球，帶有高度可調的樣品架和可選的樣品架，以便從(cong) 下方位置使用測試燈 | CCD 傳感器光譜輻射計 BTS2048-VL 帶擴散器 輸入光學元件可直接安裝到積分球上 |
 |  |

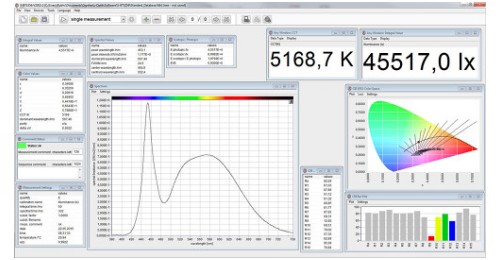

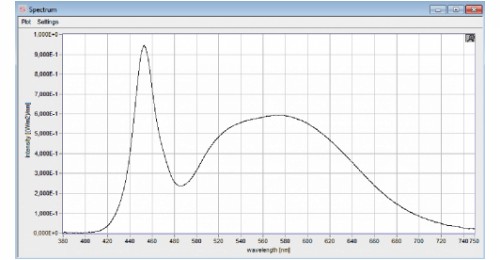

| S-BTS2048用戶軟件界麵 | 燈光譜的圖形顯示 |
| （1）常規 | |||
| 簡短的介紹： | 用於測量光通量、光譜、顏色和顯色指數的光譜輻射計。 | ||
| 主要特點： | 直徑為 100 厘米的積分球。球體的一半可以打開。高度可調的樣品架。 ISD-100HF-V05 用於在球體內操作測試燈。 ISD-100HF-V06 用於球體內部和外部測試燈的操作。 | ||
| 測量範圍： | 光通量： | 積分1 mlm至4 klm； | |
| 典型白光 LED 的光譜： | 0.1 lm 至 700000 klm； | ||
| 光譜輻射通量： | 1E-5 W/nm 至 3.3E4 W/nm； | ||
| 光譜範圍： | 350 nm 至 1050 nm。 | ||
| 典型應用： | 來料檢驗（LED 燈）、在線質量保證、設計。 | 校準： | 工廠校準。可追溯至國際校準標準。 |
| （2）產品 | |||
| 測量數量： | 光譜輻射功率 (W/nm)、總通量 (lm)、主波長、峰值波長、中心波長、質心波長、x、y、u´、v´、X、Y、Z、delta uv、色溫、顏色顯色指數（CRI）Ra，R1-R15。不帶積分球的選項：另外還有光譜輻照度 (W/(m² nm)) 和照度 (lx)。選配測角儀：此外還有輻射強度和發光強度分布。 | ||
| 積分球 - ISD-100HF-V06： | 設置說明： | 直徑一米的積分球。一個半球用於打開。握把可鎖定。額外的應用端口直徑為 254 毫米。高度可調的樣品架，帶有用於燈電源和電壓測量的電連接器。球體底部的輔助端口用於使用高壓電纜、熱管等。球體頂部的重載 UMPF-1.5-HL 端口可選擇與樣品架 UMPA-1.5-STAX 一起使用。 UMPF-0.5 端口用於可選熱探測器。帶有 ODP97 塗層端口插頭的鋁端口。 BTS2048-VL 的檢測器端口帶有通往球體中心和應用端口的雙向擋板。 | |
| 塗層： | ODP97，555nm 處反射率 97% | ||
| 最大推薦的燈或燈具尺寸： | 直徑30 cm | ||
| 最大推薦管燈長度： | 60cm | ||
| 設計： | 該設備基於BTS2048-VL，請在那裏找到詳細規格。 | ||
| （3）光譜探測器 | |||
| 典型測量時間： | 10 lm | 450 ms | |
| 100 lm | 45 ms | ||
| 1000 lm | 4,5 ms | ||

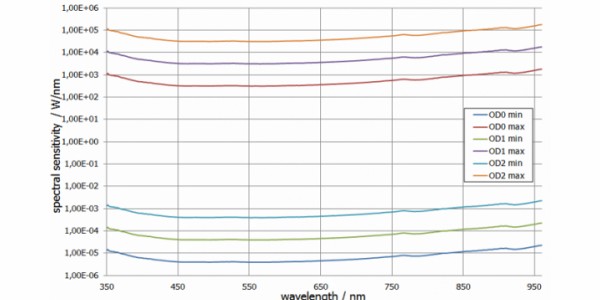

| 光譜響應度： |  | ||
| （4）校準 | ||||
| 校準： | 光譜輻射功率 | |||
| (350 - 399) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| (400 - 800) nm: | OD0: ± 4,5 % | OD1: ± 4,5 % | OD2: ± 4,5 % | |
| (801 - 1000) nm: | OD0: ± 6,5 % | OD1: ± 6,5 % | OD2: ± 6,5 % | |
| (1001 - 1050) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| 光通量校準不確定度 ± 4 % | ||||
• UMLA-SHAP-E27：與(yu) 積分球一起使用的燈泡測量插座。特點：E27插座。將燈連接到電隔離電源和電壓測量的四極杆。
• UMLA-SHAP-E14：與(yu) 積分球一起使用的燈泡測量插座。特點：E14插座。將燈連接到電隔離電源和電壓測量的四極杆。
• UMLA-SHAP-G9：與(yu) 積分球一起使用的燈泡測量插座。特點：G9插座。四線連接的燈座用於(yu) 單獨供電和電壓測量。
• UMLA-SHAP-GU10：與(yu) 積分球一起使用的燈泡測量插座。特點：GU10插座。四線連接的燈座用於(yu) 單獨供電和電壓測量。
• UMLA-SHAP-GU5.3：與(yu) 積分球一起使用的燈泡測量插座。特點：GU5.3插座。四線連接的燈座用於(yu) 單獨供電和電壓測量。
• UMLA-SHAP-GX53：與(yu) 積分球一起使用的燈泡測量插座。特點： GX53插座。四線連接的燈座用於(yu) 單獨供電和電壓測量。
