德國 Gigahertz-Optik BTS2048-UV-2 紫外至藍色光譜範圍的高質量緊湊型光譜輻射計。
• 高雜散光減少；
• 超快速接口和電子快門；
• BTS2048-UV 具有更大的光譜範圍，具有高光學分辨率；
• 適合各種測量任務（UV LED、氘燈、鎢絲(si) 燈到太陽輻射）；
• 高雜散光減少有助於(yu) 將精確校準轉化為(wei) 精確測量。
傳(chuan) 統CCD探測器的光譜響應度通常在200 nm至1100 nm範圍內(nei) 。通常，CCD 探測器的這種寬光譜響應度範圍被稱為(wei) 光譜輻射計的響應度範圍。然而，這沒有考慮色散光柵的光譜響應函數，這進一步降低了探測器在紫外光譜中的響應度。這會(hui) 導致紫外線測量信號產(chan) 生顯著誤差，主要是通過長波雜散光產(chan) 生的。寬帶光譜儀(yi) 的光譜分辨率通常不足以保證窄帶 UV LED 等的精確測量。
專(zhuan) 為(wei) 紫外線輻射設計的 CCD 光譜輻射計具有有限的光譜範圍，並且具有非常高的光柵效率和非常高的光譜分辨率。此外，濾光片還可用於(yu) 顯著減少雜散光。
BTS2048-UV-2 滿足高端紫外二極管陣列光譜儀(yi) 的所有要求，盡管采用尖端技術，但價(jia) 格極具吸引力。
BiTec 傳(chuan) 感器的一項獨特功能是背照式 CCD 光譜儀(yi) 和矽光電二極管的組合，可提供高線性度，從(cong) 而實現極快的測量（請參閱有關(guan) BiTec 傳(chuan) 感器的技術文章）。具有熱電冷卻功能的全線性化 2048 像素 CCD 探測器由於(yu) 其積分時間範圍為(wei) 2 µs 至 60 s，因此可提供非常寬的動態範圍。這樣可以在較寬的強度範圍內(nei) 精確測量 UV LED。該設計在 200 nm 至 550 nm 的整個(ge) 光譜測量範圍內(nei) 提供 1 nm 的高光學分辨率。該光譜儀(yi) 還配備了兩(liang) 個(ge) 濾光片，用於(yu) 自動低雜散光測量。在存在其他光源的情況下，此類測量對於(yu) 寬帶 UV 燈和 UV LED 是必要的。另請參閱我們(men) 關(guan) 於(yu) 光譜輻射計雜散光減少的技術文章。 BiTec 探測器內(nei) 的極高線性度 SiC 光電二極管用於(yu) CCD 的線性化或用作參考探測器。 SiC 光電二極管的輻射響應度功能使其能夠獨立於(yu) CCD 使用。可以使用相應的光譜數據自動校正輻射精度。因此，該設備可用於(yu) 對非常弱的信號執行快速測量，這使得 BTS20418-UV-2 非常適合集成在測角儀(yi) 中。盡管尺寸緊湊（103 毫米 x 107 毫米 x 52 毫米 - 長 x 寬 x 高），BTS2048-UV 分光輻射度計仍配有一個(ge) 遙控濾光輪，其中有兩(liang) 個(ge) 光學濾光片和一個(ge) 用於(yu) 暗測量的快門。
多年的經驗及其設備齊全的 DAkkS 校準實驗室 (DK-15047-01-00) 使 Gigahertz-Optik 能夠提供低至 200 nm 的可追溯校準。這拓寬了 BTS2048-UV-2 和 UV-C-LED 的應用範圍。對於(yu) 短波光譜範圍，Gigahertz-Optik GmbH 實施了一種特殊的基於(yu) 氘燈的校準策略。
BTS2048-UV-2 非常適合工業(ye) 應用中的 UV 前端和後端 LED 測試。其 CCD 探測器在觸發測量之前集成了所有像素的電子調零功能（電子快門）。當測試 LED 在脈衝(chong) 電流模式下運行時，電子快門和測量觸發可通過觸發端口與(yu) 電源同步。強大的微處理器隻需 7 毫秒即可通過快速 LAN 接口將完整的數據集傳(chuan) 輸到係統計算機。
BTS2048-UV-2 光譜輻射計具有擴散器窗口，因此可用於(yu) 測量紫外線輻照度，包括紫外輻照度。光譜和峰值波長，無需任何額外的配件。通過擴散窗，BTS2048-UV-2 還可以直接安裝在積分球、輻射透鏡和測角儀(yi) 等配件上，以測量輻射功率、輻射率和輻射分布。
標準S-BTS2048 用戶軟件具有可定製的用戶界麵，並提供大量顯示和功能模塊，當使用 Gigahertz-Optik GmbH 的相應配件配置 BTS2048-UV-2 時，可以激活這些模塊。提供 S- SDK -BTS2048 開發者軟件，用於(yu) 將 BTS2048-UV-2 集成到客戶自己的軟件中。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-UV-2 由 Gigahertz-Optik 的ISO/IEC 17025 校準實驗室進行校準，該實驗室根據 ISO/IEC 17025 獲得了 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。校準還包括相應的附件組件。每台設備均附有各自的校準證書(shu) 。
| 產品圖 | |
 |  |

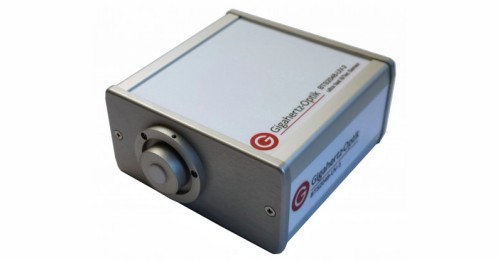

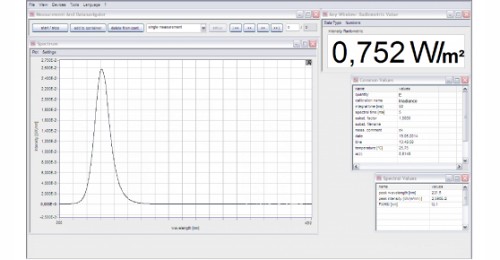

| BTS2048-UV-2 用於測量紫外至藍色光譜範圍的高質量緊湊型光譜輻射計 | 用於 BTS2048-UV-2 的 S-BTS2048 軟件 |
 |  |

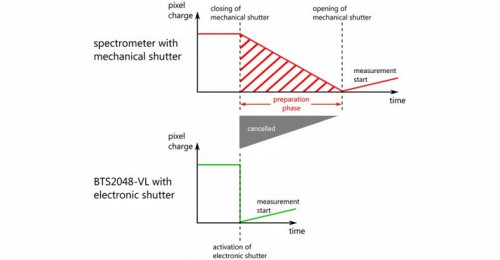

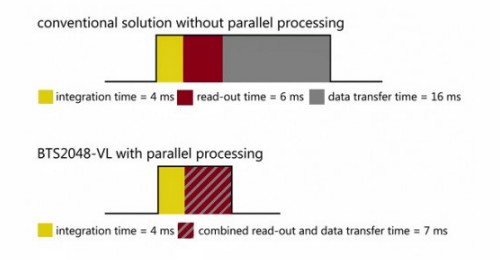

| 以太網接口減少了數據傳輸時間 | 電子快門減少測量時間 |
| （1）常規 | |||
| 簡短的介紹： | UV 優化的 TE 冷卻 CCD 光譜儀具有寬動態範圍，適用於 CW 和輻照度、光譜和峰值波長的短期測量。其他參數的配件。 | ||
| 主要特點： | 設備緊湊。 BiTec 探測器配備背照式 TE 冷卻 CCD（2048 像素、1.0 nm 光學分辨率、電子快門）和帶輻射濾光片的 SiC 光電二極管。光學帶寬校正（CIE214）。帶快門和邊緣濾鏡的濾鏡輪。帶擴散窗的輸入透鏡。餘弦視場。 | ||
| 測量範圍： | 光譜：2E-5 W/(m²nm) 至 1.5E4 W/(m²nm) @325nm。響應度從 200 nm 到 550 nm。 | ||
| 典型應用： | 用於設計應用的 CCD 光譜輻射計。用於集成到前端和後端 LED 測試的測試係統中的模塊。 | ||
| 校準： | 工廠校準。可追溯至國際校準標準。 | ||
| （2）產品 | |||
| 典型應用： | 用於光譜輻照度、紅斑等的照度計。 | 輸入光學器件： | 擴散器，餘弦校正視場 (f2 ≤ 3 %) |
| 測量數量： | 光譜輻照度 (W/(m² nm))、輻照度 (W/m²)、峰值波長、中心波長、質心波長、紅斑。 | ||
| 可選積分球：另外光譜輻射功率 (W/nm) 和輻射功率 (W) | |||
| 濾光輪： | 4 個位置（打開、關閉、光學濾鏡）。用於遠程暗電流測量和雜散光減少。 | ||
| BiTec： | 可以使用二極管和陣列進行並行測量，從而通過二極管對陣列進行線性校正，並分別通過a*(s z ( λ )) F*(s z ( λ )) 在線校正二極管的光譜失配。 | ||
| 校準不確定度： | 光譜輻照度 | ||
| λ | u(k=2) | ||
| (200 - 209) nm: | ± 10 % | ||
| (210 - 239) nm: | ± 9 % | ||
| (240 - 339) nm: | ± 6.8 % | ||
| (340 - 359) nm: | ± 5 % | ||
| (360 - 399) nm | ± 4.3 % | ||
| (400 - 550) nm | ± 4 % | ||
| 光譜輻照度響應度 (200 - 550) nm | |||
| 測量模式： | 標準測量模式： | 200 nm 至 550 nm； | |
| 超出範圍雜散光校正測量模式 (OoR SLC)： | 200 nm 至 550 nm； | ||
| 雜散光校正帶通測量模式 (BP SLC)： | 300 nm 至 386 nm。 | ||
| （3）光譜探測器 | |||
| 積分時間： | 2 μs - 60 s *1 | 光譜範圍： | (200 - 550) nm |
| 光帶寬： | 1.0 nm | 像素分辨率： | ~0.15 nm/像素 |
| 像素數： | 2048 | 芯片： | 高靈敏度背照式 CCD 芯片，一級冷卻 (1TEC) |
| 模數轉換器： | 16 位（25 ns 指令周期時間） | 峰值波長： | ± 0.1 nm |
| 帶通校正： | 支持數學在線帶通校正 | 線性度： | 完全線性化芯片>99.6% |
| 雜散光： | 越界方法 < 1E-4 *3 | 基線噪聲： | 5 cts *4 |
| 信噪比： | 5000 *5 | 動態範圍： | >9 震級 |
| 光譜響應度： | (2E-5 - 1.5E4) W/(m²nm) @325nm *6*7 | ||
| 典型測量時間： | (250 - 550) nm 鹵素燈的 W/m² | ||
| 1 | 4,4 s | ||
| 10 | 440 ms | ||
| 100 | 44 ms | ||
| （4）一體式探測器 | |||
| 測量時間： | (0.1 - 6000) ms | 校準： | 輻照度±6%* 10 |
| 測量範圍： | 七 (7) 個測量範圍，具有卓越的偏移校正功能。 | ||
| 模數轉換器： | 16位 | 測量範圍： | 可選：(5E-3 - 2E5) W/m² * 11 |
| 篩選： | 可選：對 220 nm 至 360 nm 範圍內的矩形函數的響應度進行數學調整（使用測得的光譜數據對輻射函數進行 SMCF 在線校正）。* | ||
| * 二極管的光譜響應度不對應於矩形函數（光學濾波器不可能）。當測量光譜偏離積分檢測器（UV LED，峰值為 405 nm）的光源時，使用 SMCF 校正測量結果。該校正的不確定性取決於測量光譜（噪聲）的質量和校正因子（光譜範圍）的大小。 | |||
| （5）其它 | |||
| 微處理器： | 32位用於設備控製，16位用於CCD陣列控製，8位用於光電二極管控製。 | ||
| 接口： | USB V2.0、以太網（LAN UDP協議）、RS232、RS485。 | ||
| 數據傳輸： | 標準為 2048 個浮點數組值，通過以太網 7ms，通過 USB 2.0 140 ms。 | ||
| 輸入接口： | 2x (0 - 25) VDC，1x 光電耦合器隔離 5 V / 5 mA | ||
| 輸出接口： | 最大 2x 集電極開路最大 25V 500毫安 | ||
| 扳機： | 合並觸發輸入（不同選項、上升/下降沿、延遲等） | ||
| 軟件： | 用戶軟件 S-BTS2048； | ||
| 可選軟件開發套件 S-SDK-BTS2048，用於基於 C、C++、C# 或 LabView 中的 .dll 進行用戶軟件設置。 | |||
| 電源： | 帶電源：直流輸入 5V (±10 %) @ 700 mA； | ||
| 帶 USB 總線 (500mA) *8。 | |||
| 尺寸： | 103 mm x 107 mm x 52 mm（長×寬×高）。 | 溫度範圍： | 儲存：（-10 至 50）℃； |
| 重量 | 500克 | 操作：（10 至 30）°C *9 | |
| 安裝： | 三腳架和 M6 螺紋； | ||
| 前適配器 UMPA-1.0-HL，與積分球端口框架 UMPF-1.0-HL 配合使用。 | |||
| 信息： | *1 建議對積分時間的每次變化執行新的暗信號測量。 | ||
| *2典型值，主波長的不確定度取決於LED的光譜分布。 | |||
| *3 典型值，在具有深藍色 LED 峰值的冷白寬帶 LED 峰值左側 100 nm 處測量。 | |||
| *4 *5 典型值是在未對 4ms 測量時間和陣列滿量程控製進行平均的情況下測得的。平均導致 S/N 二次上升，即基礎噪聲二次下降，例如平均到 100 倍，S/N 提高 10 倍。 | |||
| *6 最小 500/1 序列號。全量程控製下的最大值。 | |||
| *7 隻允許短時間照射，以避免熱損傷。 | |||
| *8 在 USB 連接期間，由於電流供應有限，並非所有功能都可用，例如沒有以太網和 TEC 冷卻。 | |||
| *9 大約需要溫度穩定裝置。 25分鍾在預熱階段進行測量，或者如果在變化的溫度下進行測量，則每次測量都需要進行暗信號測量。 | |||
| *10 使用氘燈進行 (Z) 校正。 | |||
| *11 根據氘燈的光譜功率分布，僅允許短時間的最大輻射，以避免熱損壞。 | |||
