德國 Gigahertz-Optik BTS2048-BS 是一款藍色激光輻射光譜輻射計。
• 高性能 CCD 光譜輻射計，用於(yu) 測量藍色光譜範圍內(nei) 的激光；
• 高光譜分辨率；
• 極快的測量。
BTS2048-BS 滿足高性能 CCD 光譜輻射計在藍色光譜範圍內(nei) 測量激光二極管的所有要求。
其獨特功能之一是 BiTec 傳(chuan) 感器，它將基於(yu) 背照式 CCD 的光譜輻射計與(yu) 輻射矽光電二極管結合在一起。這種組合提供了高線性度以及極快的測量速度。全線性化 2048 像素 CCD 探測器的積分時間範圍為(wei) 2 µs 至 4 s，因此具有非常寬的動態範圍。這使得在很寬的強度範圍內(nei) 測量激光二極管成為(wei) 可能。光柵排列將光譜測量範圍限製在 400 nm 至 530 nm 之間，因此導致光學帶寬非常小 (0.3 nm)。矽光電二極管在其動態範圍內(nei) 表現出極高的線性度。這使得 BiTec 傳(chuan) 感器內(nei) 的光電二極管成為(wei) CCD 額外線性化的理想選擇（有關(guan) BTS 技術的文章) 光電二極管的輻射響應度功能可以獨立於(yu) CCD 使用，即使在低強度下也能實現快速 CW 測量。任何輻射不匹配都可以使用 CCD 的光譜數據自動校正。盡管尺寸緊湊（103 毫米 x 107 毫米 x 52 毫米 – 長x寬x高），BTS2048-BS 光譜輻射計仍配有一個(ge) 遙控濾光輪，其中有兩(liang) 個(ge) OD 濾光片和一個(ge) 用於(yu) 暗測量的快門。
BTS2048-BS 光譜輻射計具有擴散窗，因此可用於(yu) 測量輻照度、光譜和峰值波長，無需任何額外設備。擴散器窗口還使 BTS2048-BS 能夠直接安裝到積分球、輻射強度測量透鏡和測角儀(yi) 等附件上，以測量輻射功率、輻射強度和輻射強度分布。
標準 S-BTS2048用戶軟件具有可定製的用戶界麵以及大量顯示和功能模塊，當使用 Gigahertz-Optik GmbH 的相應配件配置 BTS2048-BS 時，可以激活這些模塊。
建議使用S-SDK-BTS2048開發者軟件將BTS2048-BS集成到用戶自己的軟件中。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-BS 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室已獲得 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證，符合 ISO/IEC 17025 標準。校準還包括相應的附件組件。每台設備均附有各自的校準證書(shu) 。
| 產品圖 | |
 |  |

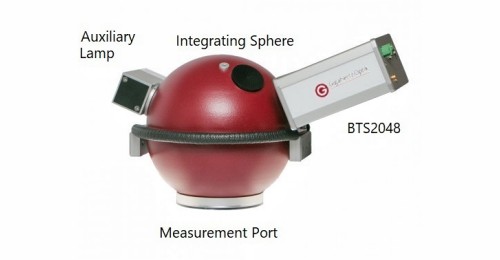

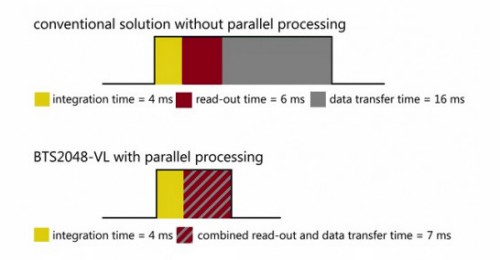

| BTS2048-BS可以直接插在積分球上 | 以太網接口減少了數據傳輸時間 |
 |  |

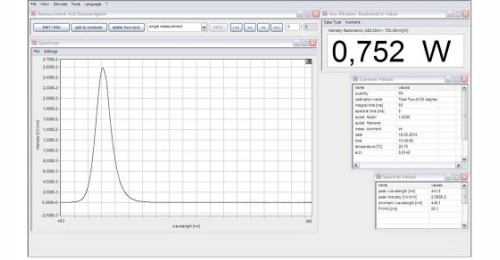

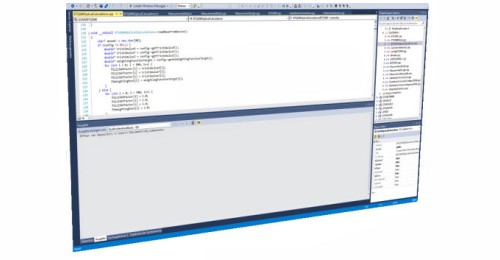

| S-BTS2048 用戶軟件界麵 | S-SDK-BTS2048 用於將設備集成到客戶軟件中的軟件開發套件 |
| （1）常規 | |||
| 簡短的介紹： | CCD 光譜儀具有寬動態範圍，適用於 CW 和輻照度、光譜和峰值波長的短期測量。用於測量其他參數的附件。 | ||
| 主要特點： | 設備緊湊。 BiTec 探測器配有背照式 CCD（2048 像素、0.3 nm 光學分辨率、400 nm 至 530 nm、電子快門）和帶輻射濾光片的 Si 光電二極管。光學帶寬校正（CIE 214）。帶有快門和衰減濾波器的濾光輪。帶有擴散窗的輸入透鏡。餘弦視場。 | ||
| 測量範圍： | 光譜：(1E-3 - 1E7) W/(m²nm)，400 nm 至 530 nm | ||
| 典型應用： | 用於設計應用的 CCD 光譜輻射計。用於集成到測試係統中的模塊 | ||
| 校準： | 工廠校準。可追溯至國際標準 | ||
| （2）光譜探測器 | |||
| 積分時間： | 2 μs - 4 s *1 | 光譜範圍： | (400 - 530) nm |
| 光帶寬： | 0.3 nm | 像素分辨率： | ~0.07 nm/像素 |
| 像素數： | 2048 | 芯片： | 高靈敏背照式CCD芯片 |
| 模數轉換器： | 16bit（25 ns 指令周期時間） | 峰值波長： | ± 0.025 nm |
| 相關色溫： | 標準光源A 50K； LED 高達 ± 4%，具體取決於 LED 光譜 | ||
| 帶通校正： | 支持數學在線帶通校正 | 線性度： | 完全線性化芯片>99.6% |
| 雜散光： | 3E-4 *2 | 基線噪聲： | 5 cts *3 |
| 信噪比： | 5000 *4 | 動態範圍： | >9 震級 |
| 光譜輻照度響應範圍： | (1E-3 - 1E7) W/(m²nm) *5*6 | ||
| 典型測量時間： | 10 W/m² (400 - 530) nm 標準光源 A： | 440ms | |
| 100 W/m² (400 - 530) nm 標準光源 A： | 44ms | ||
| （3）一體式探測器 | |||
| 模數轉換器： | 16位 | 校準： | 輻照度 ± 5 % |
| 篩選： | 可選：具有輻射匹配的光譜響應度。通過光譜測量數據在線校正輻射匹配（光譜失配因子校正）。 | ||
| 測量時間： | 20 µs - 6000 ms | ||
| 範圍 | 上升時間 (10 – 90) % | ||
| 0,1,2 | 50 µs | ||
| 3,4,5 | 65 µs | ||
| 6,7,8 | 1.5 ms | ||
| 測量範圍： | 七 (7) 個測量範圍，具有卓越的偏移校正功能 | ||
| （4）規格 | |||
| 測量數量： | 光譜輻照度 (W/(m² nm))、峰值波長、中心波長、質心波長、可選積分球：另外還有輻射功率 (W) 和光譜輻射功率 (W/nm)、可選測角儀：另外還有光譜輻射強度和輻射強度分布。 | ||
| 輸入光學器件： | 擴散器，餘弦校正視場 (f2 ≤ 3 %) | ||
| 濾光輪： | 4 個位置（打開、關閉、OD1、OD2）。用於遠程暗電流測量和動態範圍擴展。 | ||
| BiTec： | 可以使用二極管和陣列進行並行測量，從而通過二極管對陣列進行線性校正，並分別通過a*(s z ( λ )) F*(s z ( λ )) 在線校正二極管的光譜失配。 | ||
| 校準不確定度： | 光譜輻照度 | ||
| λ | u(k=2) | ||
| (400 - 530) nm: | OD0: +/- 4 % | ||
| OD1: +/- 4 % | |||
| OD2: +/- 4 % | |||
| （5）圖表 | |||

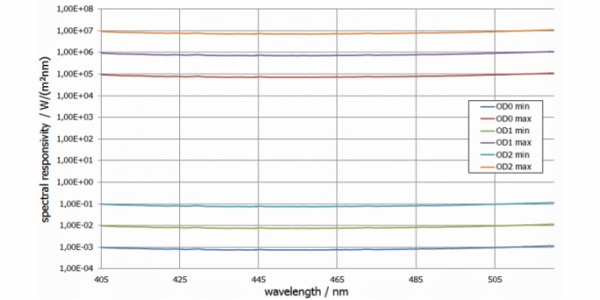

| 光譜響應度： |  | ||
| （6）其它 | |||
| 微處理器： | 32位用於設備控製，16位用於CCD陣列控製，8位用於光電二極管控製。 | ||
| 接口： | USB V2.0、以太網（LAN UDP協議）、RS232、RS485。 | ||
| 數據傳輸： | 標準為 2048 個浮點數組值，通過以太網 7ms，通過 USB 2.0 140 ms。 | ||
| 輸入接口： | 2x (0 - 25) VDC，1x 光電耦合器隔離 5 V / 5 mA。 | ||
| 輸出接口： | 最大 2x 集電極開路最大 25V 500毫安。 | ||
| 扳機： | 合並觸發輸入（不同選項、上升/下降沿、延遲等）。 | ||
| 軟件： | 用戶軟件 S-BTS2048； | ||
| 可選軟件開發套件 S-SDK-BTS2048，用於基於 C、C++、C# 或 LabView 中的 .dll 進行用戶軟件設置。 | |||
| 電源： | 帶電源：直流輸入 5V (±10 %) @ 700 mA； | 溫度範圍： | 儲存：（-10 至 50）℃； |
| 帶 USB 總線 (500mA) *7。 | 操作：（10 至 30）℃ *8 | ||
| 尺寸： | 103 mm x 107 mm x 52 mm（長×寬×高） | 重量： | 500克 |
| 安裝： | 三腳架和 M6 螺紋； | ||
| 前適配器 UMPA-1.0-HL，與積分球端口框架 UMPF-1.0-HL 配合使用 | |||
| 信息： | *1 建議對積分時間的每次變化執行暗信號測量。 | ||
| *2 典型值，在 LED 峰值左側 120nm 處測量，被 GG435 阻擋。 | |||
| *3 *4 未對 4ms 測量時間進行平均而測量的典型值以及陣列的全麵控製。平均導致 S/N 二次上升 ，即基本噪聲二次下降，例如平均到 100 倍，將 S/N 提高 10 倍。 | |||
| *5 最小 500/1 S/N。全量程控製下的最大值。 | |||
| *6 隻允許短時間照射，以避免熱損壞。 | |||
| *7 USB 連接期間，由於電流供應有限，例如沒有以太網，並非所有功能都可用。 | |||
| *8 大約需要溫度穩定裝置。 25分鍾如果在預熱階段進行測量，或者如果在變化的溫度下進行測量，則每次測量都需要進行暗信號測量。在高溫和最大積分時間下，可以使用降低的動態。 | |||
| *9 白色 LED 測量和 20000 次計數。 | |||
