德國 Gigahertz-Optik BTS2048-IR 是一款緊湊型紅外光譜輻射計，可滿足高端陣列光譜輻射計的所有要求。
• 尺寸緊湊，動態範圍等光學參數非常好；
• 盡管設計先進，但價(jia) 格優(you) 惠；
• 創新的兩(liang) 級 InGaAs 探測器；
• 溫度控製；
• 兼容積分球等上的所有 BTS2048 連接器。
BTS2048-IR結合了其 InGaAs 陣列探測器的熱電冷卻以及用於(yu) BTS 技術的冷卻 InGaAs 二極管。該設備滿足高端二極管陣列光譜儀(yi) 的所有要求，盡管其設計先進，但價(jia) 格優(you) 惠。陣列探測器的熱電冷卻最大限度地減少了暗噪聲信號。
為(wei) 了利用 InGaAs 芯片在可能的光譜範圍內(nei) 與(yu) 擴展 InGaAs 芯片相比噪聲較小的優(you) 勢，使用了具有這兩(liang) 種技術的探測器芯片。這可以最佳地匹配光譜範圍，從(cong) 而實現最佳的電光特性。其他功能如電子快門、OD 濾鏡和經過驗證的 BTS 技術照常發揮作用。
• 光譜範圍從(cong) 950 nm 到 2150 nm；
• BTS技術（集成附加二極管）；
• 電子快門和濾光輪有四個(ge) 位置（開、暗、OD1 和 OD2）；
• 令人信服的光學特性 ；
• 尺寸緊湊；
• 通過以太網和 USB 接口實現快速數據傳(chuan) 輸；
• 輸入/輸出連接器；
• 可追溯的校準。
標準S-BTS2048用戶軟件具有可定製的用戶界麵以及大量顯示和功能模塊，當使用 Gigahertz-Optik GmbH 的相應配件配置 BTS2048-IR 時，可以激活這些模塊。 S -SDK-BTS2048開發者軟件用於(yu) 將 BTS2048-IR 集成到定製軟件中。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-IR 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室已根據 ISO/IEC 17025 獲得 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。校準還包括相應的附件組件。每台設備均附有各自的校準證書(shu) 。
| 產品圖 | |
 |  |

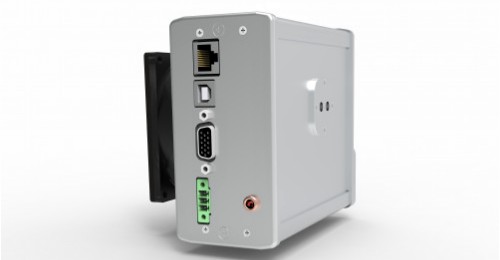

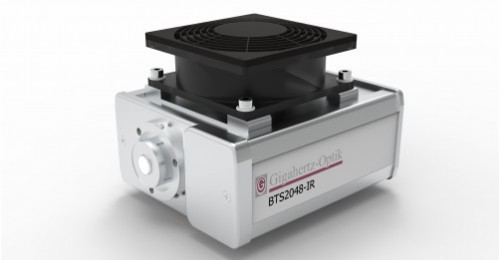

| 帶熱電冷卻陣列探測器的 BTS2048-IR 光譜儀 | 餘弦校正擴散器和多種觸發器和 I/O 可能性 |
 | |

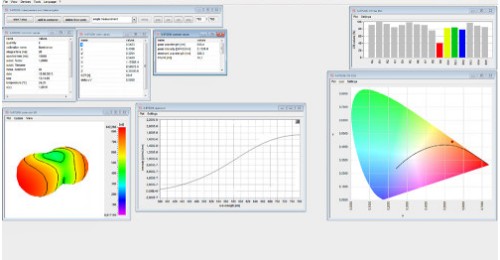

| S-BTS2048 用戶軟件界麵 | |
| （1）常規 | |||
| 簡短的介紹： | TE 冷卻光譜輻射計具有寬動態範圍，適用於 CW 和輻照度、光譜和峰值波長的短期測量。其他參數的配件。 | ||
| 主要特點： | 設備緊湊。 BiTec 探測器，配備 TE 冷卻探測器（512 像素、9 nm 光學分辨率、電子快門）和附加 InGaAs 二極管。光學帶寬校正（CIE214）。帶快門和 OD 濾光片的濾光輪。帶擴散窗的輸入透鏡。餘弦視場。 | ||
| 測量範圍： | 光譜：3E-4 W/(m²nm) 至 1.6E4 W/(m²nm) @1600 nm。響應度從 950 nm 到 2150 nm。 | ||
| 典型應用： | 用於研發應用和測試係統集成的二極管陣列光譜輻射計。 | ||
| 校準： | 工廠校準。可追溯至國際校準標準 | ||
| （2）產品 | |||
| 測量數量： | 光譜輻照度（W/（m² nm））、輻照度（W/m²）、光譜輻射強度（W/（sr nm））、輻射強度（W/sr）、峰值波長、中心波長、質心波長等。可選積分球：另外光譜通量 (W/nm)。 | ||
| 選配測角儀：另外還有輻射強度 (W/sr)。 | |||
| 輸入光學器件： | 擴散器，餘弦校正視場。 | ||
| 濾光輪： | 4 個位置（打開、關閉、OD1、OD2）。用於遠程暗電流測量和動態範圍擴展。 | ||
| BiTec： | 可以使用二極管和陣列進行並行測量，從而通過a*(s z ( λ )) 和F*(s z ( λ )) 分別在線校正二極管的光譜失配。 | ||
| （3）光譜探測器 | |||
| 校準不確定度： | 光譜輻照度 | ||
| λ | u(k=2) | ||
| (950 - 1039) nm | 4 % | ||
| (1040 - 1549) nm | 4,5 % | ||
| (1550 - 1949) nm (sensor part 1*) | 5 % | ||
| (1550 - 1949) nm (sensor part 2*) | 6 % | ||
| (1950 - 2049) nm | 6,8 % | ||
| (2050 - 2150) nm | 7,5 % | ||
| 光譜輻照度響應度 (950 - 2150) nm | |||
| * 在此區域中，發生從傳感器部分 1 到傳感器部分 2 的過渡。不確定性增加。 | |||
| 積分時間： | 10 µs - 10 s *11 | 光譜範圍： | (950 -2150) nm |
| 光帶寬： | 9 nm | 像素分辨率： | ~2.3 nm/像素 |
| 像素數： | 512 | 芯片： | 帶二階濾波器的冷卻高靈敏度 InGaAs 芯片 |
| 模數轉換器： | 16bit | 峰值波長： | ± 1 nm |
| 帶通校正： | 支持數學在線帶通校正 | 線性度： | 完全線性化芯片 >99% *10 |
| 基線噪聲： | 7 cts *1 | 信噪比： | 5000 *2 |
| 動態範圍： | 8 震級 | ||

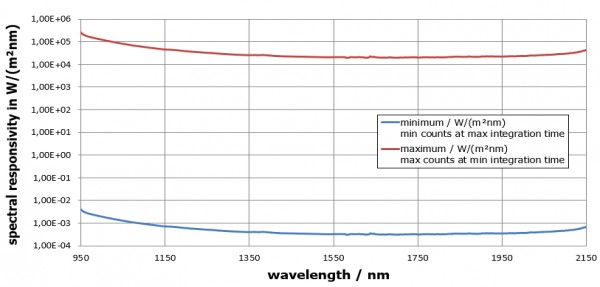

| 光譜輻照度響應度範圍（光譜測量）： |  | ||
| （4）一體式探測器 | |||
| 測量範圍： | 帶偏移校正的九 (9) 個測量範圍 | 測量範圍： | 可選：（15 至 6E7）W/m² |
| 響應度範圍：(1050 - 2100) nm | |||
| 篩選： | 可選：具有輻射匹配的光譜響應度。通過光譜測量數據在線校正輻射匹配（光譜失配因子校正）。 | ||
| （5）其它 | |||
| 微處理器： | 32位用於設備控製，16位用於探測器陣列控製，8位用於光電二極管控製。 | ||
| 接口： | USB V2.0、以太網（LAN UDP協議）、RS232、RS485。 | ||
| 數據傳輸： | 通過以太網 512 個浮點數組值的標準 5 ms。 | ||
| 輸入接口： | 2x (0 - 25) VDC，1x 光電耦合器隔離 5 V / 5 mA。 | ||
| 輸出接口： | 最大 2x 集電極開路最大 25V 500毫安。 | 扳機： | 合並觸發輸入（不同選項、上升/下降沿、延遲等） |
| 軟件： | 用戶軟件 S-BTS2048； | ||
| 可選軟件開發套件 S-SDK-BTS2048，用於基於 C、C++、C# 或 LabView 中的 .dll 進行用戶軟件設置。 | |||
| 電源： | 帶電源：直流輸入 5V (±10 %) @ 3000 mA。 | 溫度範圍： | 溫度穩定芯片：≤±0.25℃ |
| 尺寸： | 135 mm x 107 mm x 90 mm（長×寬×高） | 重量： | 1000克 |
| 安裝： | 三腳架和 M6 螺紋； | 溫度範圍： | 儲存：（-10 至 50）℃； |
| 前適配器 UMPA-1.0-HL，與積分球端口框架 UMPF-1.0-HL 配合使用。 | 操作：（10 至 30）°C *9 | ||
| 信息： | * 1 個典型值是在 1ms 積分時間（標準偏差）下未進行平均而測量的。通過平均，基線噪聲降低。 | ||
| * 2 典型值是在 1ms 測量時間和檢測器完全飽和的情況下測得的，無需平均。隨著平均信噪比的增加。 | |||
| *9設備大約需要 25 分鍾才能穩定溫度。如果在預熱階段或非恒定溫度下進行測量，則每次測量都需要進行新的暗測量。 | |||
| *10 該芯片基於兩種不同的材料，具體取決於光譜範圍。上半部分（擴展 InGaAs）可能在較長積分時間下表現出較高的不確定性。 | |||
| *11 在較長積分時間下，擴展 InGaAs 範圍的可能飽和可能會受到環境溫度的限製。 | |||
