德國 Gigahertz-Optik BTS256-LED Tester 是一款緊湊型 BiTec 光譜輻射計/LED 測試儀(yi) ，用於(yu) 測量單個(ge) VIS 和 NIR LED 的總光通量；
• 創新實施的帶有錐形測量端口的小型積分球；
• 替代校正輔助燈（自吸收校正）；
• BiTec 傳(chuan) 感器* 實現最高測量精度；
• 被測量如：光譜輻射功率、色溫、CRI、色品坐標等；
• 即插即用 LED 測試。
LED 的光度規格通常必須滿足非常高的容差要求，即使對於(yu) 普通照明和汽車照明等非專(zhuan) 業(ye) 應用也是如此。這通常是一個(ge) 問題，因為(wei) LED 的製造公差可能高於(yu) 應用中允許的公差。 LED 製造商提供的基於(yu) 強度和顏色的分級容差限製僅(jin) 適用於(yu) 操作條件與(yu) 分級測試中的條件相似的情況。因此，將 LED 集成到其產(chan) 品中的製造商需要能夠準確測量 LED 精確原位光度性能的設備。
緊湊型 BTS256-LED 使您能夠方便地測量單個(ge) LED 的光通量、光譜、顏色和顯色指數。該設備的一項特殊功能是其錐形測量端口。由於(yu) 能夠執行板載 LED 測量，因此還可以將熱效應納入測量中。 LED 的光通量、顏色、顯色指數和光譜通常都可以在幾秒鍾內(nei) 測量出來。因此，該設備非常適合來料檢驗以及生產(chan) 過程中的質量控製。它在設計部門也非常有用。
BTS256-LED 采用緊湊的鋁製外殼，提供精確測量光通量、光譜、顏色和顯色指數所需的所有功能。
*為(wei) 了獲得最高的精度和多功能性，該設備基於(yu) BiTec 光傳(chuan) 感器，該傳(chuan) 感器由 V-lambda 濾波矽光電二極管和具有 CMOS 二極管陣列的光譜儀(yi) 單元組成。矽光電二極管在動態範圍、線性度和速度方麵無與(yu) 倫(lun) 比。基於(yu) CMOS 二極管陣列的光譜儀(yi) 保證了用於(yu) 確定顏色值的發光光譜的精確測量數據。兩(liang) 個(ge) 探測器的組合可以實現相互校正（參見有關(guan) BTS 技術的文章））以獲得更高的精度。這也使得執行精確的、時間同步的測量（例如 PWM 信號）成為(wei) 可能。 BTS256-LED 的一項尖端功能是用於(yu) 陣列暗電流補償(chang) 的遠程控製快門，以及用於(yu) 補償(chang) 測量樣品吸收的光（自吸收校正）的軟件控製輔助燈。使用隨附的 S-BTS256 軟件通過 USB 2.0 接口進行遠程控製。
光度測量設備的一項基本品質是其精確且可追溯的校準。 BTS256-LED 的校準在 Gigahertz-Optik 的ISO/IEC 17025 校準實驗室進行， 該實驗室根據 ISO/IEC 17025獲得了 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。該設備有兩(liang) 個(ge) 校準：其中之一是使用專(zhuan) 門開發的參考燈來完成，該燈提供 2pi 照明，可以精確測量漫射 LED 的光通量。第二次校準適用於(yu) 具有較窄照明特性的光源。
• 軟件開發套件，使用戶能夠將設備集成到自己的軟件中。
• 使用其他組件擴展 BTS256-LED Plus 概念（用於(yu) 照度和發光強度）。

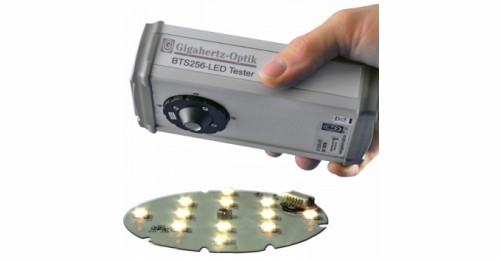

| 產品圖 | |
 |  |

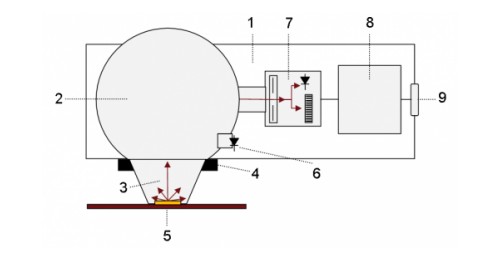

| BTS256-LED Tester | 1) BTS256-LED 外殼 2) 帶合成塗層的 50mm 積分球 3) 錐形測量端口 4) 精密卡口安裝座 5) 電路板上的測試 LED（被測設備） 6) 遠程控製輔助燈 7) 帶 Si 的 BiTec 傳感器光電二極管、CMOS 二極管陣列光譜儀和快門 8) 微處理器 9) USB 2.0 接口 |
 |  |

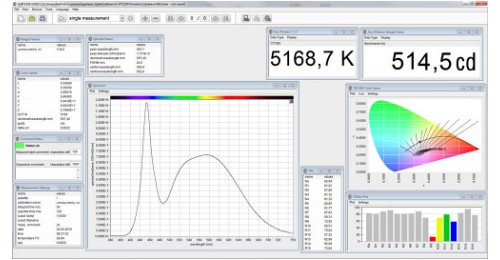

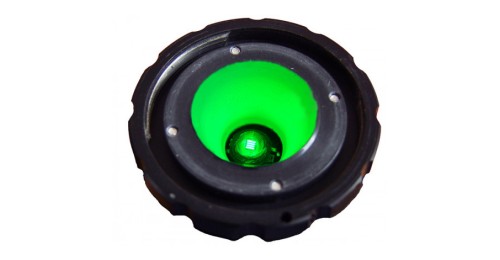

| 錐形測量端口放置在測試 LED 上方，檢測 2pi 空間內的所有輻射 | 具有模塊化桌麵設置的 S-BTS256 用戶軟件 |
| （1）常規 | |||
| 簡短的介紹： | 用於測量單個 LED 的光通量、光譜、顏色和顯色指數的光譜輻射計。 | ||
| 主要特點： | 緊湊型測量設備，配有內部積分球、BiTec 光傳感器、遙控輔助燈和快門。光通量快速數據記錄器。軟件（顏色數量（x、y、u´、v´、X、Y、Z、delta uv、色溫、顯色指數 (CRI) Ra、R1-R15、TM-30-20、CIE224、CQS、CIE170 ， ETC。））。 | ||
| 測量範圍： | 光通量：10 mlm - 1100 lm， | ||
| 光譜範圍：360 nm - 830 nm， | |||
| 帶寬：5 nm，根據 CIE 214 進行光學帶寬校正 | |||
| 典型應用： | 單個 LED 的進貨檢驗、生產過程中組裝 LED 的質量保證、研發測試。 | ||
| 校準： | 適用於漫射發光和窄光束 LED。工廠校準。可追溯至國際校準標準。 | ||
| （2）產品 | |||
| 校準不確定度 | 光通量 ± 5 % | ||
| λ | u(k=2) | ||
| (360 – 399) nm | 7 % | ||
| (400 – 830) nm | 5 % | ||
| 傳感器： | 具有光度寬帶檢測器和陣列光譜儀的雙技術傳感器。用於自動暗信號調整的集成光圈。 | ||
| 輸入光學器件： | 積分球具有合成 ODM98 塗層，球端口處有保護窗。錐形適配器塗有 ODP97，用於輻射吸收。 10 毫米直徑測量端口。 LED輔助燈。 | ||
| 適配器更換影響 ± 0.5 %。 | |||
| 最大值10mm 測量端口的 xy 響應度偏差 ± 2 %。 | |||
| Max. 10mm測量端口的z響應度偏差±2%（1mm至11mm）。 | |||
| （3）光譜探測器 | |||
| 芯片： | CMOS二極管陣列 | 光譜範圍： | (360 - 830) nm |
| 光帶寬： | 5 nm | 數據分辨率： | 1 nm |
| 積分時間： | (5.2 - 30000) ms | 色溫測量範圍： | (1700 - 17000) K |
| 快門： | 用於暗信號測量的自動光圈，其積分時間與光測量相同。光圈延遲=100ms。 | ||
| 典型測量時間： | 1100 lm ≤ 5ms（白光） | 峰值波長： | ± 0.5 nm |
| 10 mlm ≤ 30s（白光） | 主波長： | ± 1 nm | |
| 重複性 Δx 和 Δy： | ± 0.0001（標準光源類型 A） | Δy Δx 不確定度： | ± 0.002（標準光源類型 A） |
| ±0.0002（LED） | ± 0.005（典型值 LED） | ||
| 相關色溫： | ± 50K（標準光源類型 A） | 雜散光： | 6E-4（藍色LED） |
| ± 3%（取決於 LED 光譜） | 6E-4（綠色LED） | ||
| CRI（顯色指數）： | Ra 和 R1 至 R15 | 6E-4（紅色LED） | |
| 1E-3（白光LED） | |||
| （4）圖表 | |||

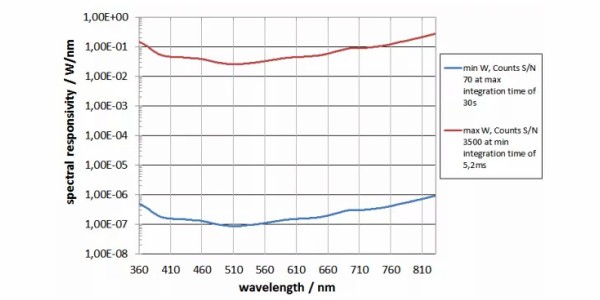

| 光譜響應度： |  | ||
| （5）其它 | |||
| 微處理器： | 16Bit，25ns 指令周期 | 接口： | USB 2.0（B 型 USB 端口） |
| 電源： | 5VDC 至 7VDC，輔助燈電容器充電期間峰值 250mA | ||
| 溫度範圍： | 操作：（10 至 30）°C | 尺寸： | 160 mm x 85 mm x 60 mm（長×寬×高） |
| 儲存：（-10 至 50）℃ | 重量： | 500克 | |
| 運輸箱： | 塑料硬頂外殼，333 mm x 280 mm x 70 mm，650g | ||
| （6）選項：210mm 積分球 (UMBB-210) | |||
| 光通量測量範圍（積分測量）： | (0.35 - 35000) lm | 球體直徑： | 210 mm |
| 校準： | 光通量：±5% | ||
| （7）選項：500mm 積分球 (UMBB-500) | |||
| 光通量測量範圍（積分測量）： | (1.2 - 120000) lm | 球體直徑： | 500 mm |
| 校準： | 光通量：±5% | ||
| （8）選項：輻照度 (DA) | |||
| 測量範圍： | 照度：（0.2 - 25000）lx | 校準 | ±2.2% |
| （9）選項：1000mm 積分球 (UMTB-1000-HFT) | |||
| 光通量測量範圍（積分測量）： | (4 - 400000) lm | 球體直徑： | 1000 mm |
| 校準: | 光通量：±5% | ||
| （10）選項：測角儀 (GB-GD-360-RB40) | |||
| 發光強度測量範圍（積分測量）： | (2E-1 - 2E8) cd ;以1m測量距離 | 校準: | 發光強度：±4% |
• BTS256-LED-IB：用於(yu) 測量 ILED-B 的緊湊型 Bi-Tec 測量設備。特點：Bajonett 適配器具有符合 CIE 127 的 ILED-B 幾何形狀、光譜數據、色溫、CRI、色度坐標等。
• BTS256-LED-DA：緊湊型 Bi-Tec 測量裝置，用於(yu) 測量照度和光通量。特點：適用於(yu) BTS256-LED 的帶有擴散器的 Bajonett 適配器、+/- 30° 餘(yu) 弦校正視場、光譜輻射功率、色溫、CRI、色度坐標等。
• ISD-21-BTS256-LED：用於(yu) 測量最大 63.5mm 的單個(ge) 2π 發光二極管的光通量和光色的係統。特點：直徑21cm的積分球和輔助燈，帶有Bi-Tec傳(chuan) 感器的緊湊型光譜測光計，可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
• ISD-50-BTS256-LED：用於(yu) 測量長達 100mm 的單個(ge) 2π 發光二極管的光通量和光色的係統。特點：直徑50cm的積分球和輔助燈，帶有Bi-Tec傳(chuan) 感器的緊湊型光譜測光計，可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
• ISD-50HF-BTS256-LED：用於(yu) 測量球體(ti) 內(nei) 4π（可選 2π 和 4π）燈具光通量的係統。特點：積分球具有50cm半球形外殼，用於(yu) 開閉和輔助燈。采用雙技術傳(chuan) 感器的照度計，可精確測量光通量、光譜輻射功率、CCT、CRI、色度坐標等。
• ISD-100HF-BTS256-LED：2π 和 4π 光源光通量測量係統。
• GB-GD-360-RB40-2-BTS256-LED：用於(yu) 使用 BTS256-LED 測量單個(ge) 2π 發光二極管的光通量和光色的測角儀(yi) 係統。
• S-SDK-BTS256：BTS256 變體(ti) 的軟件開發套件。
• BTS256-LED Plus Concept：Plus 概念描述了 BTS256-LED 可能的多種應用
