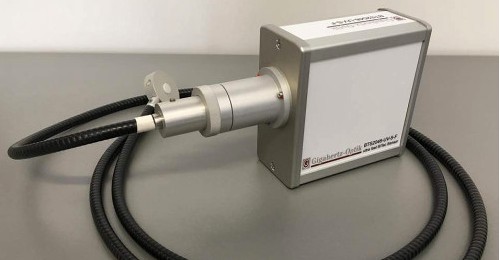

德國 Gigahertz-Optik BTS2048-UV-F 是一款用於(yu) 紫外線測量的高質量緊湊型光纖耦合光譜儀(yi) 。
• BTS2048-UV 光纖耦合版本；
• 高雜散光減少、高光學分辨率、BiTec 傳(chuan) 感器；
• 超快速接口和電子快門；
• 適合各種測量任務（UV LED、氘燈、鎢絲(si) 燈到太陽輻射）；
• 高雜散光減少有助於(yu) 將精確校準轉化為(wei) 精確測量。
BTS2048-UV-F 滿足高端紫外二極管陣列光譜儀(yi) 的所有要求，盡管采用尖端技術，但價(jia) 格極具吸引力。它是我們(men) 的BTS2048-UV的光纖耦合版本。
BiTec 傳(chuan) 感器的一個(ge) 獨特功能是它結合了背照式 CCD 光譜儀(yi) 和光電二極管，可提供高線性度，從(cong) 而實現極快的測量（請參閱有關(guan) BiTec 傳(chuan) 感器的技術文章）。具有熱電冷卻功能的全線性化 2048 像素 CCD 探測器由於(yu) 其積分時間範圍為(wei) 2 µs 至 60 s，因此可提供非常寬的動態範圍。這樣可以在較寬的強度範圍內(nei) 精確測量 UV LED。該光譜儀(yi) 還配備了兩(liang) 個(ge) 濾光片，用於(yu) 自動低雜散光測量。在存在其他光源的情況下，此類測量對於(yu) 寬帶 UV 燈和 UV LED 是必要的。另請參閱我們(men) 關(guan) 於(yu) 光譜輻射計雜散光減少的技術文章。此外，還可以進行雜散光矩陣校正。盡管尺寸緊湊，BTS2048-UV-F 光譜輻射計仍配有一個(ge) 遙控濾光輪，該濾光輪配有兩(liang) 個(ge) 光學濾光片和一個(ge) 用於(yu) 暗測量的快門。光纖適配器專(zhuan) 為(wei) 高再現性而設計，並擁有自己的千兆赫光纖。 FC 連接是可選的。
標準S-BTS2048用戶軟件具有可定製的用戶界麵，並提供大量顯示和功能模塊，在使用 Gigahertz-Optik GmbH 的相應配件配置 BTS2048-UV-F 時可以激活這些模塊。提供 S- SDK -BTS2048開發者軟件，用於(yu) 將 BTS2048-UV-F 集成到客戶自己的軟件中。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-UV 由 Gigahertz-Optik 的ISO/IEC 17025 校準實驗室進行校準，該實驗室根據 ISO/IEC 17025的光譜響應度和光譜輻照度獲得 DAkkS (DK-15047-01-00) 認可。校準還包括相應的附件組件。每台設備均附有各自的校準證書(shu) 。
| 產品圖 | |
 |  |

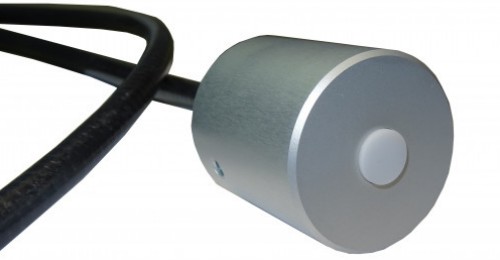

| CP-CD-90-10：帶光纖的 90° 輻照度光學器件 | CP-CD-IL-10：內聯 37 mm 探測器頭 |
 |  |

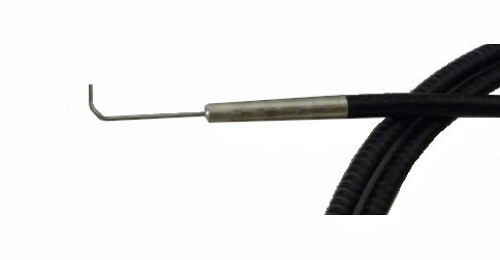

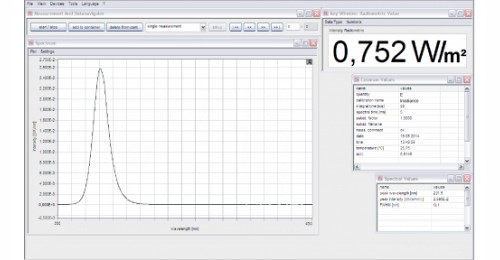

| BTS2048-VL-F-Z01：小型 LED 芯片的探針頭 | 用於 BTS2048-UV 的 S-BTS2048 軟件 |
| （1）常規 | |||
| 簡短的介紹： | UV 優化的 TE 冷卻 CCD 光譜儀具有寬動態範圍，適用於 CW 和輻照度、光譜和峰值波長的短期測量。其他參數的配件。 | ||
| 主要特點： | 設備緊湊。 BiTec 探測器，配備背照式 TE 冷卻 CCD（2048 像素、0.8 nm 光學分辨率、電子快門）和 SiC 光電二極管。光學帶寬校正（CIE214）。帶快門和邊緣濾鏡的濾鏡輪。光纖連接器。 | ||
| 測量範圍： | 取決於配件。響應度從 190 nm 到 430 nm。 | ||
| 典型應用： | 用於設計應用的 CCD 光譜輻射計。用於集成到前端和後端 LED 測試的測試係統中的模塊。 | ||
| 校準： | 工廠校準。可追溯至國際校準標準 | ||
| （2）產品 | |||
| 典型應用： | 用於光譜輻照度、紅斑等的照度計 | 輸入光學器件： | 光導適配器 |
| 測量數量： | 光譜輻照度 (W/(m² nm))、輻照度 (W/m²)、峰值波長、中心波長、質心波長、紅斑。 | ||
| 可選積分球：另外光譜輻射功率 (W/nm) 和輻射功率 (W) | |||
| 濾光輪： | 4 個位置（打開、關閉、光學濾鏡）。用於遠程暗電流測量和雜散光減少。 | ||
| BiTec： | 可以使用二極管和陣列進行並行測量，從而通過二極管對陣列進行線性校正，並分別通過a*(s z ( λ )) F*(s z ( λ )) 在線校正二極管的光譜失配。 | ||
| 測量模式： | 標準測量模式： | 200 nm 至 430 nm | |
| 超出範圍雜散光校正測量模式 (OoR SLC)： | 200 nm 至 430 nm | ||
| 雜散光校正帶通測量模式 (BP SLC)： | 300 nm 至 386 nm | ||
| （3）光譜探測器 | |||
| 積分時間： | 2μs - 60s *1 | 光譜範圍： | (190 - 430) nm |
| 光帶寬： | 0.8 nm | 像素分辨率： | ~0.13 nm/像素 |
| 像素數： | 2048 | 芯片： | 高靈敏度背照式 CCD 芯片，一級冷卻 (1TEC) |
| 模數轉換器： | 16bit（25 ns 指令周期時間） | 峰值波長： | ± 0.05 nm |
| 帶通校正： | 支持數學在線帶通校正 | 線性度： | 完全線性化芯片>99.6% |
| 雜散光： | 越界方法 < 1E-4 *3 | 基線噪聲： | 5 cts *4 |
| 信噪比： | 5000 *5 | 動態範圍： | >9 震級 |
| （4）一體式探測器 | |||
| 測量時間： | (0.1 - 6000) ms | 測量範圍： | 七 (7) 個測量範圍，具有卓越的偏移校正功能 |
| 篩選： | 可選：對 220 nm 至 360 nm 範圍內的矩形函數的響應度進行數學調整（使用測得的光譜數據對輻射函數進行 SMCF 在線校正）。* | ||
| * 二極管的光譜響應度不對應於矩形函數（光學濾波器不可能）。當測量光譜偏離積分檢測器（UV LED，峰值為 405 nm）的光源時，使用 SMCF 校正測量結果。該校正的不確定性取決於測量光譜（噪聲）的質量和校正因子（光譜範圍）的大小。 | |||
| （5）圖表 | |||

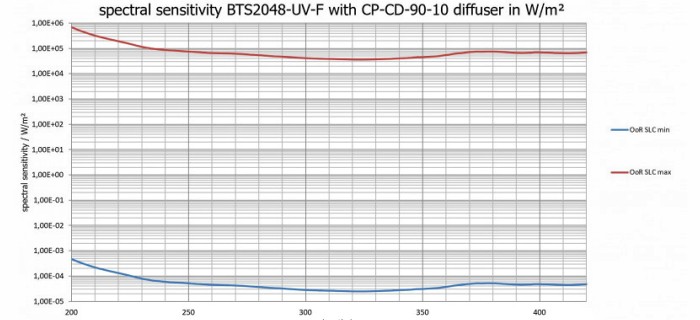

| 光譜響應度： |  | ||
| （6）其它 | |||
| 微處理器： | 32位用於設備控製，16位用於CCD陣列控製，8位用於光電二極管控製 | ||
| 接口： | USB V2.0、以太網（LAN UDP協議）、RS232、RS485 | ||
| 數據傳輸： | 標準為 2048 個浮點數組值，通過以太網 7ms，通過 USB 2.0 140 ms | ||
| 輸入接口： | 2x (0 - 25) VDC，1x 光電耦合器隔離 5 V / 5 mA | ||
| 輸出接口： | 最大 2x 集電極開路最大 25V 500毫安 | 扳機： | 合並觸發輸入（不同選項、上升/下降沿、延遲等） |
| 軟件: | 用戶軟件 S-BTS2048; | ||
| 可選軟件開發套件 S-SDK-BTS2048，用於基於 C、C++、C# 或 LabView 中的 .dll 進行用戶軟件設置。 | |||
| 電源: | 帶電源：直流輸入 5V (±10 %) @ 700 mA; | ||
| 帶 USB 總線 (500mA) *8 | |||
| 尺寸： | 103毫米×107毫米×52毫米（長×寬×高） | 重量： | 500克 |
| 安裝： | 三腳架和 M6 螺紋； | 溫度範圍： | 儲存：（-10 至 50）℃； |
| 前適配器 UMPA-1.0-HL，與積分球端口框架 UMPF-1.0-HL 配合使用。 | 操作：（10 至 30）°C *9 | ||
| 信息： | *1 建議對積分時間的每次變化執行新的暗信號測量。 | ||
| *2典型值，主波長的不確定度取決於LED的光譜分布。 | |||
| *3 典型值，在具有深藍色 LED 峰值的冷白寬帶 LED 峰值左側 100 nm 處測量。 | |||
| *4 *5 典型值是在未對 4ms 測量時間和陣列滿量程控製進行平均的情況下測得的。平均導致 S/N 二次上升，即基礎噪聲二次下降，例如平均到 100 倍，S/N 提高 10 倍。 | |||
| *6 最小 500/1 序列號。全量程控製下的最大值。 | |||
| *7 隻允許短時間照射，以避免熱損傷。 | |||
| *8 在 USB 連接期間，由於電流供應有限，並非所有功能都可用，例如沒有以太網和 TEC 冷卻。 | |||
| *9 大約需要溫度穩定裝置。 25分鍾在預熱階段進行測量，或者如果在變化的溫度下進行測量，則每次測量都需要進行暗信號測量。 | |||
| *10 使用氘燈進行 (Z) 校正。 | |||
| *11 根據氘燈的光譜功率分布，僅允許短時間的最大輻射，以避免熱損壞。 | |||
• CP-LG Series：CP-LG 係列提供各種光學光導。我們(men) 提供多種不同長度的探測器設計（內(nei) 聯、90°、探頭等）。也可以進行定製設計。
• S-SDK-BTS2048：BTS2048 變體(ti) 的軟件開發套件。
• S-BTS2048：BTS2048 變體(ti) 的應用軟件。
• BTS2048 Series：緊湊型光譜輻射計具有出色的光學性能和 BiTec 技術，可用於(yu) 實驗室和現場使用的精確測量。
• BTS2048-UV-S：使用這款高品質緊湊型光譜輻射計進行紫外測量。
• BTS2048-UV-2：紫外至藍色光譜範圍的高質量緊湊型光譜輻射計。
• BTS2048-UV：使用這款高品質緊湊型光譜輻射計進行紫外測量。
