Gigahertz-Optik：探測器選型指引

詳情說明

德國 Gigahertz-Optik 探測器/檢測器頭包括一個(ge) 或多個(ge) 光電二極管，每個(ge) 光電二極管具有適當的光學帶通濾波器、漫射器、透鏡組件、積分球或其他光學元件。探測器頭在 Gigahertz Optik GmbH 的校準實驗室中進行校準。本文為(wei) 您介紹Gigahertz-Optik 探測器/檢測器選型指南。

一、光度檢測器

V(lambda) 探測器

型號	產品圖	測量數量	光譜函數	典型響應度	輸入光學/尺寸	FOV 或光圈	簡介
VL-3701		照度 Illuminance (lux)	適光; f1 ≤ 3%	0.5 nA/lx	擴散器 / 7mmØ	Cosine; f2 ≤ 1.5%	DIN 5032 A 級精密光度測定。適用於測量白光 LED
VL-3702		照度 Illuminance (lux)	適光; f1 ≤ 6%	0.5 nA/lx	擴散器 / 7mmØ	Cosine; f2 ≤ 3%	DIN 5032 B 級光度測定
VL-3704		照度 Illuminance (lux)	適光; f1 ≤ 5%	20 pA/lx	擴散器 / 7mmØ	Cosine; f2 ≤ 3%	通常與 X1 / P-9802 驗光儀一起使用
VL-3705		照度 Illuminance (lux)	暗視; f1 ≤ 5%	0.3 nA/lx	擴散器 / 7mmØ	Cosine; f2 ≤ 3%	DIN 5032 B 級暗視規範
VL-3707		照度 Illuminance (lux)	明視	12 nA / lx	擴散器	Cosine	適用於極低光照水平，從 <100 μlx 到 > 80,000 lx
VL-3701 with SRT-M37-L1		亮度 Luminance (cd/m²)	明視	1.2 pA/(cd/m²)	鏡頭 Lens / 22.4 mmØ	1° FOV 發散	大麵積照明區域的點亮度測量
VL-3701 with SRT-M37-L2		亮度 Luminance (cd/m²)	明視	5 pA/(cd/m²)	鏡頭 Lens / 22.4 mmØ	2° FOV 發散	大麵積照明區域的點亮度測量
VL-3701 with SRT-M37-L5		亮度 Luminance (cd/m²)	明視	30 pA/(cd/m²)	鏡頭 Lens / 22.4 mmØ	5° FOV 發散	大麵積照明區域的點亮度測量
LDM-9901		亮度 Luminance (cd/m²)	適光, f1 ≤ 5 %	25 pA/(cd/m²)	鏡頭 Lens / 22 mm Ø	1.1° FOV
ISD-5-VL		光通量 luminous flux (lm)	適光, f1 ≤ 5 %	25 nA/lm	球體 / 50 mmØ	12mmØ	2-Pi 光通量測量，例如內窺鏡
ISD-10-VL		光通量 luminous flux (lm)	適光, f1 ≤ 5 %	50 nA/lm	Sphere / 100 mmØ	15mmØ
ISD-15P-VL		luminous flux (lm)	適光, f1 ≤ 5 %	25 nA/lm	球體 / 150 mmØ	38.1 mm Ø
另請參閱：用於光度測定的寬帶照度計

二、紫外檢測器

高靈敏度寬帶紫外輻照度探測器

型號	產品圖	測量數量	光譜函數	波長範圍（nm）	典型響應度	輸入光學器件/尺寸（mm）	簡介
UV-3701		輻照度 Irradiance (W/m²)	紫外線 UV-A	UV-A 315-400 nm	4 nA/(W/m²)	擴散器 / 11mmØ	CIE / DIN 定義的 UV-A 範圍
UV-3702		輻照度 Irradiance (W/m²)	紫外線 UV-B	UV-B 280-315 nm	1.7 nA/(W/m²)	擴散器 / 11mmØ	CIE / DIN 定義的 UV-B 範圍
UV-3703		輻照度 Irradiance (W/m²)	紫外光 UV-C	UV-C (200)250-280 nm	2 nA/(W/m²)	擴散器 / 11mmØ	CIE / DIN UV-C（250 nm）
UV-3710		輻照度 Irradiance (W/m²)	紫外線 UV-A	UV-A (320 - 400) nm	7 nA/(W/m²)	擴散器 / 11mmØ	替代 UV-A 範圍（例如非生物應用）
UV-3711		輻照度 Irradiance (W/m²)	紫外線 UV-B	UV-B 280-320 nm	3 nA/(W/m²)	擴散器 / 11mmØ	替代 UV-B 範圍（例如非生物應用）
UV-3711-308		輻照度 Irradiance (W/m²)	紫外線 UV-B 308nm	UV-B 308 nm	3 nA/(W/m²)	擴散器 / 11mmØ	用於準分子源的 UV-B 檢測器
UV-3716		輻照度 Irradiance (W/m²)	紫外線 UV-A	UV-A 305-400 nm	10 nA/(W/m²)	擴散器 / 11mmØ	替代 UV-A 範圍
UV-3717		輻照度 Irradiance (W/m²)	UV-A, 可見盲區	UV-A 325-400 nm	1 nA/(W/m²)	擴散器 / 11mmØ	最高的可見輻射阻擋率
UV-3718		輻照度 Irradiance (W/m²)	窄譜 UV-C	UV-C 254 nm	2 nA/(W/m²)	擴散器 / 11mmØ	高強度 UV-C 254nm 光源
UV-3719		輻照度 Irradiance (W/m²)	寬帶 UV	UV 250 nm - 400 nm	1.9 nA/(W/m²)	擴散器 / 11mmØ	寬帶紫外線輻射
UV-3720		輻照度 Irradiance (W/m²)	紫外光 UV-BC	UV 240 nm - 320 nm	260 pA/(W/m²)	擴散器 / 11mmØ	UV-B 和 UV-C 響應率
UV-3725		輻照度 Irradiance (W/m²)	窄譜 UV-C	UV-C 254 nm	2 nA/(W/m²)	擴散器 / 11mmØ	寬動態範圍 UV-C 254nm 例如用於空氣消毒
UV-3726		輻照度 Irradiance (W/m²)	紫外光 UV-C	UV 240 nm - 320 nm	50 µA / (W / cm2) @254nm	11 mm Ø 擴散器	低壓汞燈 (254 nm) 和 UV LED (250-300 nm)
UV-3727		輻照度 Irradiance (W/m²)	UV-C / B (200 - 310 nm)	UV 200 nm - 310 nm	57.5 µA / (W / cm2) @254 nm	19.2 mm Ø 擴散器	準分子燈 (222 nm)、低壓汞燈 (254 nm) 和 UV LED (250-300 nm)
UV-37 with SRT-M37-L-UV		輻射亮度 Radiance (W/(m²sr))	取決於檢測頭				UV-37 探測器的前透鏡 22.4 mmØ； 1°、2°、5° 或 10° FOV 發散
另請參閱：輻射測量用照度計

三、適用於 UV 至藍光 LED 的智能檢測器

具有波長檢測功能的探測器

型號	產品圖	測量數量	波長範圍/nm	輻照度範圍	輸入光學器件/尺寸（mm）	簡介
MDC4-1-UV		輻照度 Irradiance (W/m²)	220 nm - 400 nm	@222 nm: 41 W/cm² @254 nm: 19 W/cm² @270 nm: 15 W/cm² @280 nm: 14 W/cm² @340 nm: 10 W/cm² @365 nm: 9 W/cm²	5mm 擴散器, cos FOV, f2<5%	由於自動波長檢測（質心波長），測量誤差低，集成檢測器易於使用。
MDC4-1-UVBLUE		輻照度 Irradiance (W/m²)	300 nm - 700 nm	@270 nm: 22 W/cm² @365 nm: 7,6 W/cm² @385 nm: 6 W/cm² @405 nm: 5 W/cm² @435 nm: 4,2 W/cm² @460 nm: 3,8 W/cm² @700 nm: 12,8 W/cm²	5mm 擴散器, Cosine FOV, f2<5%	由於自動波長檢測（質心波長），測量誤差低，集成檢測器易於使用。

四、藍色和紫外線固化探測器

高強度/溫度（最高溫度 +100°C。最大輻照度 40 W/cm²）

型號	產品圖	光譜函數	波長範圍/nm	典型響應度	輸入光學器件/尺寸（mm）	視場角	簡介
RCH-102		UV-A Blue 藍	(320 - 460) nm	0.6 nA/(mW/cm²) @ 405 nm LED	擴散器 / 9mmØ	Cosine	適用於中壓紫外線燈。剛性光導。
RCH-106		寬帶 UV	(250 - 400) nm	1.8 nA/(mW/cm²) @ 365 nm LED	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。剛性光導。
RCH-108		窄譜 UV-A	365 nm peak 峰值	0.5 nA/(mW/cm²) @ 中壓燈	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。剛性光導。
RCH-109		窄帶藍色	430 nm peak 峰值	0.4 nA/(mW/cm²) @ 中壓燈	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。剛性光導。
RCH-110		紫外光 UV-BC	(240 - 320) nm	0.7 nA/(mW/cm²) @ 254 nm	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。剛性光導。
RCH-111		窄譜 UV-A	(350 - 400) nm	1.6 nA/(mW/cm²) @ 365 nm LED	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。剛性光導。
RCH-112		Blue 藍色	(400 - 450) nm	3.1 nA/(mW/cm²) @ 中壓燈	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。剛性光導。
RCH-113		UV-VIS	(305 - 485) nm	0.5 nA/(mW/cm²) @ 365 nm LED	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。剛性光導。
RCH-116		UV-A Blue	(350 - 450) nm	1.8 nA/(mW/cm²) @ 365 nm LED	擴散器 / 9mmØ	Cosine 餘弦	LED 光源 @ 365、375、385、395、405 和 430 nm。剛性光導。
RCH-117		Red-NIR 紅-近紅外	(650 - 970) nm		擴散器 / 9mmØ	Cosine 餘弦	適用於紅光近紅外 LED 光源。剛性光導。
RCH-119		UV-A Blue 藍	(330 - 480) nm		擴散器 / 9mmØ	Cosine 餘弦	適用於 UV-A 和藍色 LED 光源。剛性光導。
RCH-002		UV-A Blue 藍	(320 - 460) nm	0.6 nA/(mW/cm²) @ 405 nm LED	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。靈活的光導。
RCH-006		寬帶紫外線 UV	(250 - 400) nm	1.8 nA/(mW/cm²) @ 365 nm LED	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。靈活的光導。
RCH-008		窄譜 UV-A	365 nm peak 峰值	0.5 nA/(mW/cm²) @ 中壓燈	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。靈活的光導。
RCH-009		窄帶藍色	430 nm 峰值	0.4 nA/(mW/cm²) @ 中壓燈	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。靈活的光導。
RCH-010		UV-BC	(240 - 320) nm	0.7 nA/(mW/cm²) @ 254 nm	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。靈活的光導。
RCH-011		窄譜 UV-A	(350 - 400) nm	1.6 nA/(mW/cm²) @ 365 nm LED	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。靈活的光導。
RCH-012		Blue 藍色	(400 - 450) nm	3.1 nA/(mW/cm²) @ 中壓燈	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。靈活的光導。
RCH-013		UV-VIS	(305 - 485) nm	0.5 nA/(mW/cm²) @ 365 nm LED	擴散器 / 9mmØ	Cosine 餘弦	適用於中壓紫外線燈。靈活的光導。
RCH-016		UV-A Blue 藍色	(350 - 450) nm	1.8 nA/(mW/cm²) @ 365 nm LED	擴散器 / 9mmØ	Cosine 餘弦	LED 光源 @ 365、375、385、395、405 和 430 nm。靈活的光導。
RCH-017		Red-NIR 紅-近紅外	(650 - 970) nm		擴散器 / 9mmØ	Cosine 餘弦	適用於(yu) 紅光近紅外 LED 光源。靈活的光導。
RCH-019		UV-A Blue	(330 - 480) nm		擴散器 / 9mmØ	Cosine 餘弦	適用於 UV-A 和藍色 LED 光源。靈活的光導。
另請參閱：紫外線和藍光輻射固化及用於紫外線固化/高強度紫外線的分光輻射計

五、可見光-近紅外探測器

高靈敏度寬帶輻照度

型號	產品圖	測量數量	光譜函數	波長範圍/nm	典型響應度	輸入光學器件/尺寸（mm）	簡介
RW-3701		輻照度 Irradiance (W/m²)	輻射藍	輻射 (400 - 500) nm	35 nA/(W/m²)	擴散器 / 11mmØ
RW-3702		輻照度 Irradiance (W/m²)	輻射紅	輻射 (700 - 800) nm	400 nA/(W/m²)	擴散器 / 11mmØ
RW-3703		輻照度 Irradiance (W/m²)	輻射可見光 Radiometric VIS	輻射 (400 - 800) nm	1.5 nA/(W/m²)	擴散器 / 11mmØ
RW-3704		輻照度 Irradiance (W/m²)	輻射近紅外 Radiometric NIR	輻射 (800 - 1000) nm	40 nA/(W/m²)	擴散器 / 11mmØ
RW-3705		輻照度 Irradiance (W/m²)	輻射 VISNIR	輻射 (400 - 1000) nm	10 nA/(W/m²)	擴散器 / 11mmØ
RW-3708		輻照度 Irradiance (W/m²)	輻射近紅外 Radiometric NIR	輻射 (1000 - 1700) nm	40 nA/(W/m²)	擴散器 / 11mmØ
RW-37 with SRT-M37-L		輻射亮度 Radiance (W/(m²sr))	取決於檢測頭			擴散器 / 11mmØ	RW-37 探測器的前透鏡
另請參閱：輻射測量用照度計

六、多通道探測器

輻照度和照度探測器

型號	產品圖	波長範圍/nm	典型響應度	輸入光學器件/尺寸（mm）	評論
XD-9501		通道 CH1: UV-A 315 nm - 400 nm 通道 CH2: UV-B 280 nm - 315 nm	17nA/(W/m²) 2.5nA/(W/m²)	擴散器 / 8mmØ	紫外線光療，311nm 校準
XD-9502		通道 CH1: UV-A (315 - 400) nm 通道 CH2: Photopic; f1 ≤ 6% (380 - 780) nm	通道 Ch1: 10nA/(W/m²) 通道 Ch2: 0.05 nA/lx	擴散器 / 8mmØ	NDT 測試 UV-A + lux
XD-9503		通道 CH1: UV-A Peak 380 nm: (315 - 400) nm 通道 CH2: UV-B Peak 311 nm: (280 - 315) nm	通道 Ch1: 7nA/(W/m²) 通道 Ch2: nA/(W/m²)	擴散器 / 8mmØ	紫外線光療，TL01 和 TL12 燈
XD-9506		通道 CH1: Actinic UV-A (320 - 400) nm 通道 CH2: Actinic UV-BC (250 - 320) nm	通道 Ch1: 4µA/(W/m²) 通道 Ch2: 1.5nA/(W/m²)	擴散器 / 8mmØ	ICNIRP/ACGIH 光化紫外線 / IEC EN 62471
XD-9509		通道 CH1: Erythema UV-Aeff (320 - 400) nm 通道 CH2: Erythema UV-BCeff (250 - 320) nm	通道 Ch1: 1µA/(W/m²) 通道 Ch2: 3.8nA/(W/m²)	擴散器 / 8mmØ	CIE 紅斑光譜函數
XD-9510		通道 Ch 1: Suv(λ) UV-A (320 - 400) nm 通道 Ch 2: Suv(λ) UV-BC (250 - 320) nm	通道 Ch1: 4µA/(W/m²) 通道 Ch2: 1.5nA/(W/m²)	擴散器 / 8mmØ	光化紫外線 DIN EN 12198
另請參閱：光危險計及光醫學照度計

七、激光功率探測器

用於(yu) 測量輻射通量 (W) 的探測器頭

型號	產品圖	波長範圍/nm	典型響應度	最大信號電流	輸入光學器件/尺寸（mm）	光圈	簡介
LP-9901			Si 400 - 1100 nm	1 mA	平坦的表麵	7 mm Ø	激光功率和激光散射輻射。用於激光安全測量的 7mm 直徑測量點。
PD-45 Series			Si 350 - 1100 nm Ge 800 - 1800 nm TP 300 - 10000 nm		平坦的表麵	10 mm Ø	Si、Ge 和熱電堆版本適用於 UV/VIS/NIR/IR 光譜範圍
PD-MSD Series			PD-MSD-Si (200 nm to 1100 nm): 30 nW to 30 mW (typ) ； PD-MSD-TP (300 nm to 10000 nm): 100 µW to 2 W (typ)		76 mm x 25,2 mm x 5 mm	直接適合顯微鏡的焦平麵	用於顯微鏡測量的激光功率頭有兩種版本（矽和熱電堆），可實現精確的激光功率測量
ISD-0.8-SiLP			33 mA/W @ 633 nm 46 mA/W @ 900 nm	1 mA	球體 / 8 mmØ	2 mm	激光功率上升時間短，波長範圍為 400 nm - 1100 nm 響應度，可選 SMA 適配器，可與快速驗光計和信號放大器一起使用
ISD-1.6-SP-Vxx		(400 - 1100) nm	V0x: 8.4 µW/A @900nm ； V01: 6.0 µW/A @900nm	1 mA （光電二極管用於絕對測量）	球體 / 16 mmØ	V0x: 5 mm V01: 7 mm	時間分辨脈衝形狀和絕對脈衝能量。
ISD-1.6-Si		(400 - 1100) nm	V0x: 8.4 µW/A @900 nm ； V01: 6.0 µW/A @900 nm	1 mA	球體 / 16 mmØ	V0x: 5 mmØ V01: 7 mmØ	納秒脈衝的脈衝能量和脈衝形狀
ISD-5-Si		(400 - 1100) nm	2.9E-3 A/W @ 630 nm	1 mA	球體 / 50 mmØ	12.7 mm Ø
ISD-3P-Si		400 nm - 1100 nm 輻射測量	8.87E-04 A/W @ 900 nm	1 mA	球體 / 30 mmØ	5 mm Ø
ISD-3P-IGA		800 nm - 1800 nm 輻射測量	0.17E-04 A/W @ 1300 nm	1 mA	球體 / 30 mmØ	5 mm Ø
ISD-5P-Si		400 nm - 1100 nm 輻射測量	2.5E-03 A/W @ 630 nm	1 mA	球體 / 50 mmØ	12.7 mm Ø
ISD-5P-IGA		(800 - 1800) nm	0.2 mA/W @ 1400 nm	1 mA	球體 / 50 mmØ	12.7 mm Ø
ISD-10-Si		400 nm - 1100 nm 矽光電二極管	1.6 mA/W @ 633 nm	1 mA	球體 / 100 mmØ	15 mm Ø
ISD-15-Si		400 nm - 1100 nm 矽光電二極管	60 µA/W @ 633 nm	1 mA	球體 / 150 mmØ	38.1 mm Ø
ISD-30		(400 - 1100) nm or (800 - 1800) nm	0.2 mA/W @ 633 nm 0.25 mA/W @ 900 nm 25 µA/W @ 1300 nm 18 µA/W @ 1550 nm	1 mA	球體 / 300 mmØ	100 mm Ø	兩個探測器 Si 和 IGA
LP-9901		Si 400 - 1100 nm			裸光電二極管	7 mm Ø	薄型探測器頭具有 7mm 直徑的有效區域，用於測量激光輻射功率（W）和輻照度（W/m²）。
另請參閱：激光輻射輻射計

八、緊湊型模塊化探測器

型號	產品圖	光譜函數	波長範圍/nm	典型響應度	最大信號電流	光圈	簡介
PD-1101		UV Si photodiode（紫外矽光電二極管）	(250 -1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	3.6 mm x 3.6 mm	用於與積分球、光學器件、濾光片和機械部件結合
PD-1102		InGaAs photodiode（InGaAs光電二極管）	(800 -1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	0.3 mm Ø	用於與積分球、光學器件、濾光片和機械部件結合
PD-1103		InGaAs photodiode（InGaAs光電二極管）	(800 -1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	1 mm Ø
PD-1104		InGaAs photodiode（InGaAs光電二極管）	(800 - 1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	3 mm Ø	用於與積分球、光學器件、濾光片和機械部件結合
PD-1105		SiC photodiode（碳化矽光電二極管）	(215 - 360) nm	0.16 A/W @ 270 nm	50 µA	1.25 mm x 1.25 mm
PD-1109		GaP photodiode（磷化镓光電二極管）	(250 - 550) nm	0.07 A/W @ 350 nm	100 µA	2.2 mm x 2.2 mm	用於與積分球、光學器件、濾光片和機械部件結合
PD-1112		GaAsP (UV) photodiode（GaAsP（紫外）光電二極管）	(200 - 680) nm	0.035 A/W @ 254 nm 0.17 A/W @ 633 nm	1 mA	2.3 mm x 2.3 mm	用於與積分球、光學器件、濾光片和機械部件結合
PD-1113		GaAsP (Vis) photodiode（GaAsP（可見光）光電二極管）	(400 - 760) nm	0.22 A/W @ 560 nm 0.29 A/W @ 633 nm	1 mA	2.3 mm x 2.3 mm	用於與積分球、光學器件、濾光片和機械部件結合
PD-1115		Si PIN photodiode（Si PIN光電二極管）	(400 - 1050) nm	0.5 A/W @ 900 nm	1 mA	0.8 mm Ø	用於與積分球、光學器件、濾光片和機械部件結合
VL-1101		適光; f1 ≤ 5%	(380 - 780) nm	0.3 nA/lx	1 mA	1.1 mm Ø	模塊化光度檢測器
TD-11VL01		適光; f1 ≤ 5%	(380 - 780) nm		1 mA	2,7 x 2,7 mm 過濾器後麵	溫度穩定。通常用作積分球上的監測檢測器。

九、模塊化探測器

型號	產品圖	光譜函數	波長範圍/nm	典型響應度	最大信號電流	光圈	簡介
MD-37-GP6		GaP photodiode（磷化镓光電二極管）	(250 - 550) nm	0.07 A/W @ 350 nm	100 µA	2.5 mm x 2.5 mm
MD-37-GAP-UV		GaAsP (UV) photodiode（GaAsP（紫外）光電二極管）	(200 - 680) nm	0.035 A/W @ 254 nm 0.17 A/W @ 633 nm	100 µA	2.3 mm x2.3 mm
MD-37-GAP-VIS		GaAsP (Vis) photodiode（GaAsP（可見光）光電二極管）	(400 - 760) nm	0.22 A/W @ 560 nm 0.29 A/W @ 633 nm	1 mA	2.3 mm x2.3 mm
MD-37-IGA1		InGaAs photodiode（InGaAs光電二極管）	(800 - 1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	1 mm Ø
MD-37-IGA3		InGaAs photodiode（InGaAs光電二極管）	(800 - 1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	3 mm Ø
MD-37-SC1		SiC photodiode（碳化矽光電二極管）	(215 - 360) nm	0.16 A/W @ 270 nm	50 µA	1.25 mm x 1.25 mm
MD-37-SU13		UV Si photodiode（紫外矽光電二極管）	(250 - 1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	3.6 mm x 3.6 mm
MD-37-SU33		UV Si photodiode（紫外矽光電二極管）	(250 - 1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	5.8 mm x 5.8 mm
MD-37-SU33-VL		適光; f1 ≤ 6%	(380 - 780) nm		1 mA
MD-37-SU100		UV Si photodiode（紫外矽光電二極管）	(250 - 1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	10 mm x 10 mm
MD-37-SU100-VL		適光; f1 ≤ 6%	(380 - 780) nm	22 nA/lx	1 mA	9 mm x 9 mm
MD-37-SU100-VLS		暗視; f1 ≤ 6%	(380 - 780) nm	22 nA/lx	1 mA	9 mm x 9 mm

十、PAR 探測器

光合有效輻射 (PAR) 探測器

型號	產品圖	測量數量	光譜函數	波長範圍/nm	典型響應度	輸入光學器件/尺寸（mm）	簡介
PS-3701		PAR µMol·m²·s	PPFD	400 - 700 nm	100 nA/(µMol·m²·s)	15 mm Ø
PS-3702		PAR µMol·m²·s	Phototropism (UV-A / Green)	320 - 500 nm	2 nA/(µMol·m²·s)	2 nA/(µMol·m²·s)
PS-3703		PAR µMol·m²·s	Photomorphogenesis (Red / NIR) 光形態發生（紅光/近紅外）	590 -900 nm	100 nA/(µMol·m²·s)	15 mm Ø
CSS-45 with CSS-D		許多源自光譜	flexible 靈活的	360 - 830 nm		10 mm	光譜傳感器

十一、探測器配件

Gigahertz-Optik 光學探測器頭可使用一係列模塊化附加組件，包括透鏡、漫射器、遮光罩等。

型號	簡介
SRT-M45/37B	用於直徑為 37mm 和 45mm 的探測器頭的前適配器，用於通過 M30x1 螺紋連接附件。
SRT-M37L-1	具有 1 ° FOV 的前置光學器件，可與前置適配器 SRT-M45 / 37B 或 MD-37 係列設備配合使用。
SRT-M37L-2	具有 2° FOV 的前置光學器件，可與前置適配器 SRT-M45 / 37B 或 MD-37 係列設備配合使用。
SRT-M37L-5	前端光學器件具有 5° FOV，可與前端適配器 SRT-M45 / 37B 或 MD-37 係列設備配合使用。
SRT-M37L-10	具有 10° FOV 的前置光學器件，可與前置適配器 SRT-M45 / 37B 或 MD-37 係列設備配合使用。
SRT-M37L-1-UV	具有 1 ° FOV 的 UV 光學器件，可與 SRT-M45 / 37B 前適配器或 MD-37 係列設備配合使用。
SRT-M37L-2-UV	具有 2° FOV 的 UV 光學器件，可與 SRT-M45 / 37B 前適配器或 MD-37 係列設備配合使用。
SRT-M37L-5-UV	具有 5° FOV 的 UV 光學器件，可與 SRT-M45 / 37B 前適配器或 MD-37 係列設備配合使用。
SRT-M37L-10-UV	具有 10° FOV 的 UV 光學器件，可與 SRT-M45 / 37B 前適配器或 MD-37 係列設備配合使用。
MD-37-CUS	MD-37 測量頭，用於與光電二極管（不包括在內）單獨組裝。包括外殼、電路板、連接電纜、-1、-2 或 -4 插頭。
MD-37Z-H7	用於過濾器、擴散器等的前適配器。長度 7 毫米。兩側都有 M30x1 螺紋。
MD-37Z-C8	帶有 8 毫米孔徑的前適配器。 M30x1 螺紋。
MD-37Z-C11	帶 12mm 孔徑的前適配器。 M30x1 螺紋。
MD-37Z-DR11	帶 11 毫米擴散器的前適配器。 M30x1 螺紋。
MD-37Z-FCF	帶 FC 連接器的前適配器。 M30x1 螺紋。
SRT-M37-50	前適配器長 50 毫米，兩端都有 M30x1 螺紋
SRT-M37-60-L	直徑為 50 毫米的附件光學器件。 FOV 根據規範。與 SRT-M45 / 37B 前適配器或 MD-37 係列探頭配合使用。
SRT-M37Z01	帶雜散光屏蔽的前適配器。 M30x1 螺紋。

十二、相關介紹

這種模塊化的寬帶照度計和輻射計係列提供了個(ge) 性化配置的可能性。客戶可以從(cong) 多種驗光計、放大器、探測器頭和配件中進行選擇。除了標準產(chan) 品外，Gigahertz-Optik 還提供定製解決(jue) 方案。

步驟 1：作為(wei) 第一步，我們(men) 建議選擇探測器頭。還可以使用多個(ge) 檢測頭，這些檢測頭可以與(yu) 單通道儀(yi) 表互換使用，也可以與(yu) 多通道儀(yi) 表同時使用。探測器頭的選擇標準包括所需的測量數量和範圍、其光譜功能以及與(yu) 預期用途相關(guan) 的所有其他參數。

步驟2：在第二步中，可以選擇諸如積分球之類的配件。如果附件改變了探測器頭的被測量幾何形狀和響應度，則必須為(wei) 具有相應被測量附件的探測器頭選擇附加校準。

步驟3：在第三步中，選擇儀(yi) 表。計劃用途（例如移動、固定、手動或遠程控製）、信號通道數量、測量模式（CW、劑量、脈衝(chong) 能量、時間脈衝(chong) 級數）都是決(jue) 策標準。

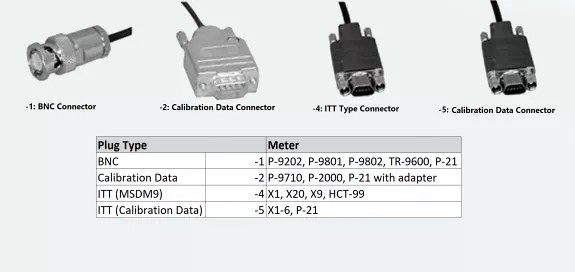

步驟4：檢測頭的測量裝置的連接決(jue) 定了檢測頭的連接器類型。 Gigahertz –Optik 的探測器設計有以下四種類型的連接器：

• 連接器類型-1：傳(chuan) 統BNC同軸連接器

• 連接器類型 -2：帶有 Eeprom 的校準數據連接器，用於(yu) 存儲(chu) 由所連接的儀(yi) 表讀取的探測器數據（類型、校準響應度）。

• 連接器類型 -4：用於(yu) 最多帶有四個(ge) 光電二極管的探測器頭的緊湊型插頭。

• 連接器類型 -5：帶校準 Eeprom 的緊湊型插頭

探測器的連接器類型

注意：-5 連接器（ITT MSDM9，按照 -4 類型）包含用於(yu) 存儲(chu) 校準數據的 Eeprom。

步驟 5：為(wei) 了確定所選配置的測量範圍，需要所選探測器頭和儀(yi) 表的一些規格。典型靈敏度（例如 A/lx）和最大靈敏度。探測器頭允許的信號電流以及儀(yi) 表測量範圍的最小和最大輸入信號。

檢測限值（噪聲等效功率，NEP） = 儀(yi) 表的最小輸入信號 (A) / 典型檢測器靈敏度（例如，0.1 pA / 3 nA / (mW / cm²) = 0.33 nW / cm²。(*1) (*2 ）

最大讀數 = 儀(yi) 表的最大輸入信號 (A) / 典型檢測器靈敏度（例如，20 μA / 3 nA / (mW / cm²) = 6.66 W / cm²。(*3)

評論：

• (*1) 寬帶照度計或輻射計的最小可測量值由所需的信噪比 (SNR) 得出。例如，對於(yu) DIN A 級照度計，給出的最小 SNR 為(wei) 100。對於(yu) 示例計算的探測器頭，SNR 為(wei) 100 意味著最小可測量值為(wei) 33 nW / cm²。對於(yu) 光輻射測量技術極限區域的應用，通常使用 50 甚至 10 的較低 SNR。

• (*2)在探測器電流信號非常低的情況下，探測器頭和儀(yi) 表之間電纜的移動可能會(hui) 導致短的電容性幹擾信號。此外，探測器頭插頭上的應變效應可能會(hui) 增加噪聲信號。

• (*3)最大計算測量值反映了半導體(ti) 光電二極管的大動態範圍。然而，在實際應用中，最大可測量值常常受到所測量的光輻射中包含的溫度輻射的限製，這意味著探測器頭的加熱是不可接受的。

相關文章

傳感器融合已成熟[2024/11/21]
購買 IMU 傳感器您需要注意哪些[2024/11/11]
華中科技大學[2023/12/28]
什麽是地磁傳感器及其作用和用途[2024/11/25]
應變計應用 - 應變片傳感器的實際用途[2024/09/11]
精確的運動跟蹤：慣性測量單元[2024/12/02]
用於動態定位應用的 GNSS+INS[2024/09/28]
什麽是傳感器融合及其應用[2024/09/09]
高效運作[2017/07/04]
IMU 內核及其在自動駕駛汽車中的作用[2024/09/07]
可以使用激光傳感器執行的測量類型[2024/12/05]
如何選擇合適的傳感器[2024/11/14]
用於自主導航的最佳傳感器[2024/11/06]
微機電係統 (MEMS) 操作[2024/10/09]
富士康科技集團[2019/08/23]
MICROSTRAIN IMU 與 ARDUPILOT 集成[2024/07/17]

產品分類Product series

熱門產品

無線傳感器及數據采集

开云体育网站版

工業自動化

光學測量儀器

力學測量傳感器

位置/位移傳感器
