堡盟 Baumer OM30-P0100.HV.YUN 是一款標準性能激光測距傳(chuan) 感器/微型距離傳(chuan) 感器，貨號：11233967。
• 自動調整曝光時間，以便對變化的材料進行精確測量；
• 對環境光有很高的免疫力，無論在什麽(me) 環境條件下都能進行可靠的測量；
• 精確測量的點光束形狀；
• 可調節的濾波器，可獲得特別穩定的測量結果。
| （1）基本參數 | |||
| 類型： | 距離測量 | 測量距離 Sd： | 50 … 100 mm |
| 測量範圍 Mr： | 50 mm | 調節： | 自學習：按鈕 / IO-Link |
| 上電指示燈： | 綠色LED | 輸出指示燈： | 黃色LED |
| 重複精度： | 1 … 3 µm | 線性誤差： | ± 0,08 % MR |
| 光束類型： | 點激光 | 溫漂： | < 0.02% Sde/K |
| （2）光源 | |||
| 光源： | 脈衝紅色激光二極管 | 波長： | 660 nm |
| 激光等級： | 2 | 最大脈衝功率： | 1,2 mW |
| 脈衝持續時間： | 0,001 ... 1,7 ms | 脈衝周期： | 0,2 ... 3,4 ms |
| （3）電氣參數 | |||
| Response delay： | 0,4 ms | 測量頻率： | 5000 Hz |
| 電源電壓範圍 +Vs： | 12 … 28 VDC | 最大電流消耗（無負載）： | 50 mA |
| 輸出電路： | 模擬量和數字量 | 輸出信號： | 0…10 VDC / 0…5 VDC |
| 負載電阻： | > 100 kOhm | 輸出電流： | 100 mA |
| 短路保護： | 是 | 反極性保護： | 是，Vs到GND |
| （4）通信接口 | |||
| 接口： | IO-Link V1.1 | 過程數據結構： | 智能傳感器配置 - DMS PDI48.INT32_INT8 |
| IO-Link端口類型： | A級 | 位0 = SSC1 (距離) | |
| 波特率： | 230.4 kBaud (COM3) | 位2 = 質量 | |
| 周期時間： | ≥ 1 ms | 位3 = 報警 | |
| 過程數據長度： | 48 位 | 位8-15 = 比例因子 | |
| 位16-47 = 32位測量值 | |||
| （5）機械參數 | |||
| 寬度 / 直徑： | 13,6 mm | 高度 / 長度： | 49 mm |
| 深度： | 40,3 mm | 類型： | 矩形，正視型 |
| 外殼材質： | 壓鑄鋅 | 前端光學元件： | 玻璃 |
| 連接方式： | M8 接頭，4針 | 重量： | 67 g |
| （6）環境條件 | |||
| 抗環境光幹擾能力： | < 100 kLux | 防護等級： | IP 67 |
| 工作溫度： | -10 … +50 °C | 儲存溫度： | -20 … +60 °C |
| 正弦振動： | IEC 60068-2-6:2008 | 半正弦振動： | IEC 60068-2-27:2009 |
| 1 mm p-p (10 - 55 Hz)，單軸5分鍾 | 30 g / 11 ms，單軸單方向6次衝擊 | ||
| 單軸30分鍾 (55 Hz) | |||
| 產品圖紙 | |
 |  |

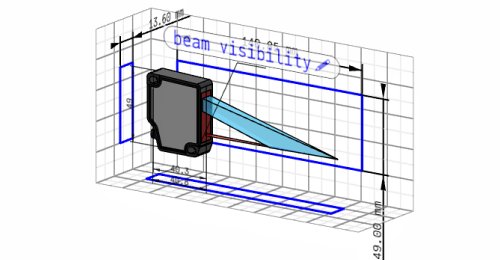

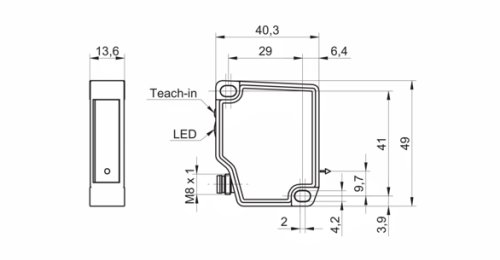

| 3D模型圖 | 尺寸圖 |
 |  |

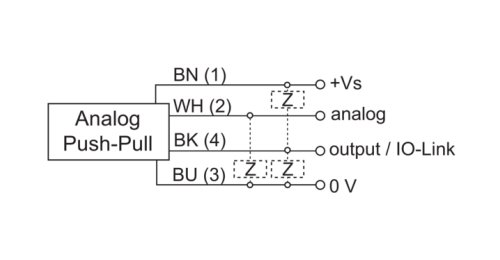

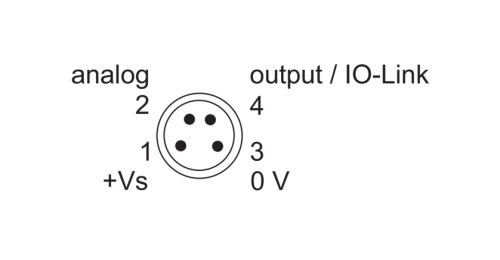

| 電氣接線圖 | 針角定義圖 |
 |  |

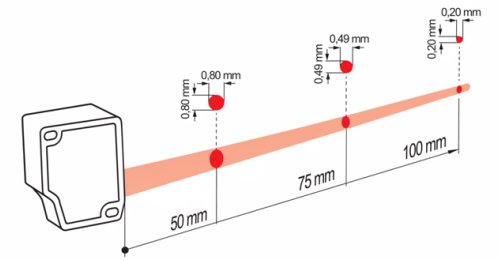

| 典型光束特性圖 | 激光警告圖 |
以下為(wei) 感應距離 50 … 550 mm 的微型激光測距傳(chuan) 感器：
• OM30-P0100.HV.YUN
