堡盟 Baumer OM70-L0140.HH0070.VI 是一款高性能激光測距傳(chuan) 感器/距離傳(chuan) 感器，貨號： 11200062。
• 帶實時監控功能的觸摸顯示屏；
• 開關(guan) 點輸出可配置；
• 觸發模式及精度可選。
| （1）基本參數 | |||
| 類型： | 距離測量 | 版本： | OM70線激光 |
| 測量距離 Sd： | 40 … 140 mm | 測量範圍 Mr： | 100 mm |
| 最佳測量位置： | 70 mm | 調節： | 觸摸屏，RS485 |
| 上電指示燈： | 綠色LED | 輸出指示燈： | 黃色LED / 紅色LED |
| 分辨率： | 1,2 … 2,5 µm | 重複精度： | 0,3 … 0,7 µm |
| 線性誤差： | ± 0,07 % MR | 光束類型： | 線激光 |
| 溫漂： | < 0.015% Sde/K | 數字量輸出遲滯： | 可調節 |
| （2）光源 | |||
| 光源： | 脈衝紅色激光二極管 | 波長： | 660 nm |
| 激光等級 | 1 | ||
| （3）電氣參數 | |||
| Response delay： | 0,8 ms | 測量頻率： | 2500 Hz |
| 電源電壓範圍 +Vs： | 15 … 28 VDC | 最大電流消耗（無負載）： | 75 mA |
| 輸出電路： | 模擬量和RS485 | 輸出信號： | 4…20 mA / 0…10 VDC |
| 輸出電流： | 100 mA | 開關量輸出： | 推挽式 |
| 短路保護： | 是 | 反極性保護： | 是，Vs到GND |
| （4）通信接口 | |||
| 接口： | RS485 | 波特率： | 115200，可調 |
| （5）機械參數 | |||
| 寬度 / 直徑： | 26 mm | 高度 / 長度： | 74 mm |
| 深度： | 55 mm | 類型： | 矩形，正視型 |
| 外殼材質： | 鋁 | 前端光學元件： | 玻璃 |
| 連接方式： | M12 接頭，8針 | 重量： | 130 g |
| （6）環境條件 | |||
| 抗環境光幹擾能力： | < 35 kLux | 防護等級： | IP 67 |
| 工作溫度： | -10 … +50 °C | 正弦振動： | IEC 60068-2-6:2008 |
| 半正弦振動： | IEC 60068-2-27:2009 | 1 mm p-p (10 - 55 Hz)，單軸5分鍾 | |
| 30 g / 11 ms，單軸單方向6次衝擊 | 單軸30分鍾 (55 Hz) | ||
| 產品圖紙 | |
 |  |

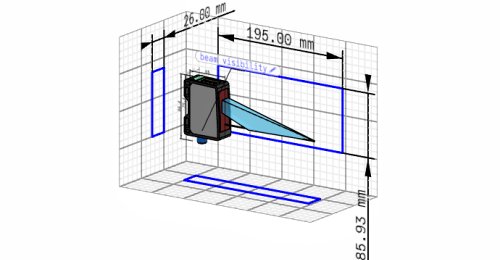

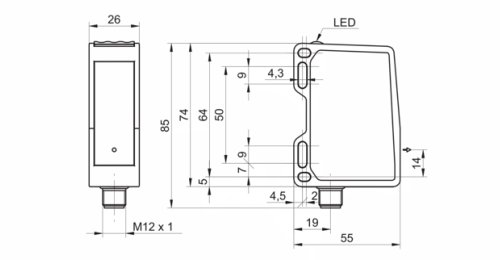

| 3D模型 | 尺寸圖 |
 |  |

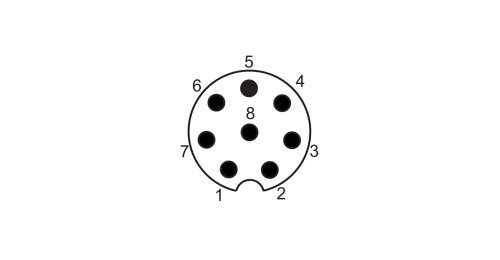

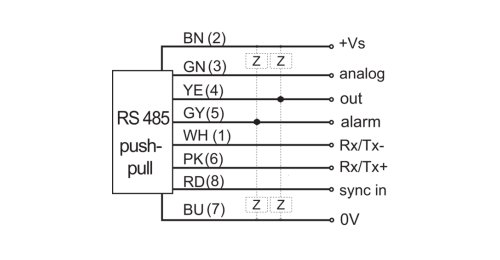

| 接線圖 | 針角定義 |
 |  |

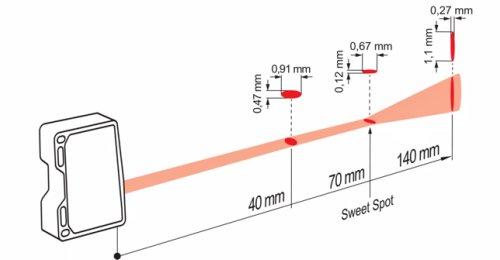

| 典型光束特性 | 激光警告 |
以下為(wei) 測量範圍在 40 … 140 mm 最近距離處精度最高的光電測距傳(chuan) 感器：
• OM70-L0140.HH0070.EK
• OM70-L0140.HH0070.VI
• OM70-L0140.HH0100.EK
• OM70-L0140.HH0130.EK
